ケーエス産業

Kシリーズ引張コイルばね（引きばね）【1～20個入り】

Name: Kシリーズ 引張コイルばね（引きばね）【1～20個入り】
Brand: ケーエス産業
SKU: 221000746901
Rating: 4.6 (8 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（8件）

この商品のFAQをみる（2件）

通常単価(税別): 1,678円～2,638円

税込単価: 1,846円～2,902円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ケーエス産業

Dシリーズ引張コイルばね（DIN 2098規格）

4.5

通常価格(税別)： 2,274円 (税込価格：2,501円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ケーエス産業

DSシリーズ引張コイルばね（引きばね）

4.3

通常価格(税別)： 2,320円 (税込価格：2,552円)

通常出荷日：在庫品1日目

日本バネ工業会規格（JSMA No.8-円筒形引張コイルバネ）に準拠した引張り...

詳細情報を確認する

材質
SUS 304-WPB
種類
標準タイプ
フック対向角
180°(標準)

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が208型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

巻方向	製造機械の都合に応じ右巻又は左巻
端部形状	逆丸フック
外径	JIS B2704-3冷間成形引張コイルばねのコイル直径の許容差の2級による
自由長さ	参考値とし、許容差をつけない
許容荷重（N）	JIS B2704-3冷間成形引張コイルばねの指定長さ時の荷重の許容差の2級による
ばね定数	参考値とし、許容差をつけない
初張力	参考値とし、許容差をつけない
低温焼鈍	性能向上のため、ばね成形後、低温焼鈍を施す
使用温度限界	-30℃～+200℃
ばねの寿命	使用上の目安として許容荷重を表示した。これはJIS B2704を参考に許容ねじり応力を約64%として算出してあるが、寿命保証の意味ではない。ばねは使用状態における下限応力と上限応力の関係から必要な繰り返し数（寿命）を考慮して、この許容荷重以下の適当な荷重を選定する。参考：JIS B2704-1コイルばね - 第1部：圧縮及び引張コイルばね基本計算方法

規格表

外径：2mm～3.2mm

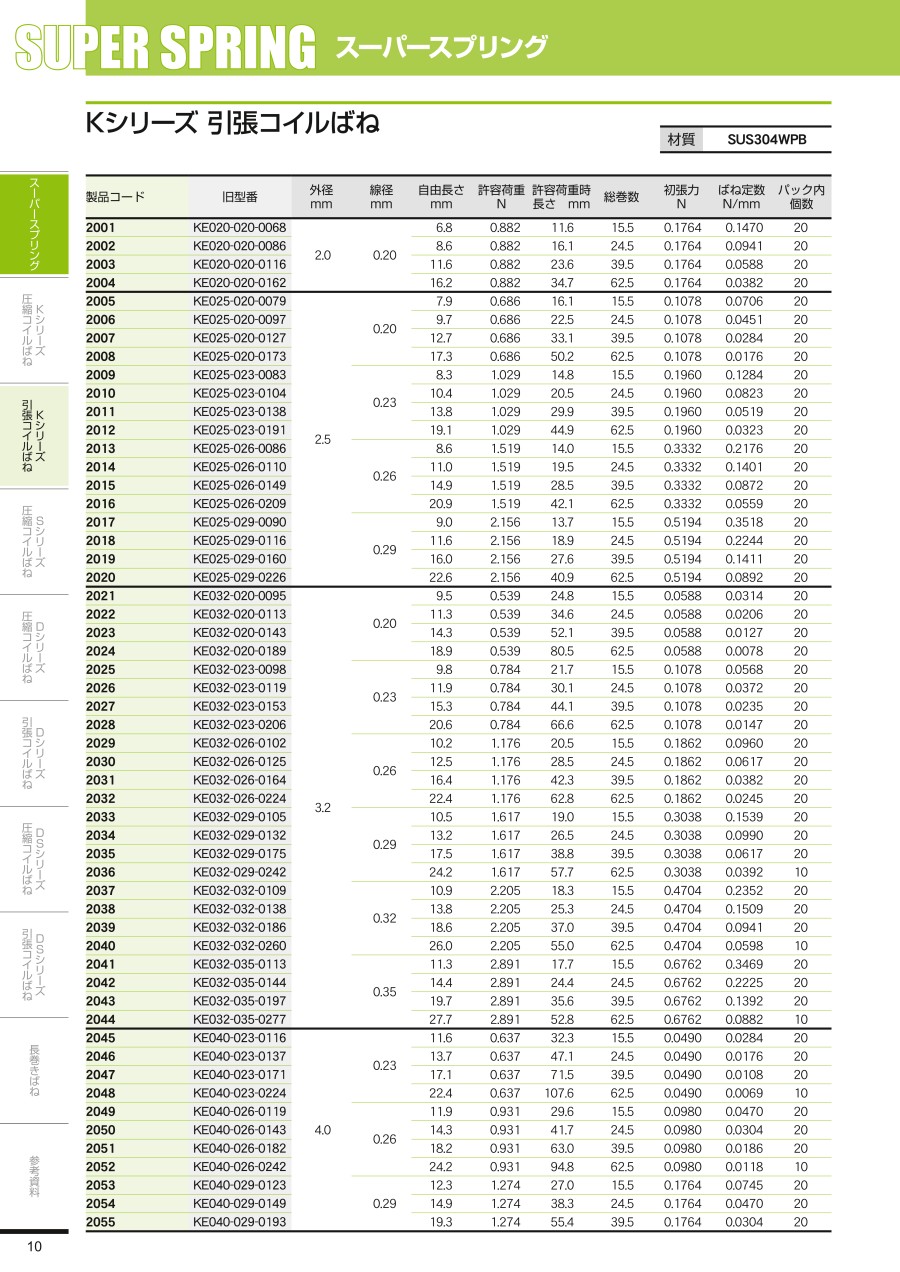

製品コード	外径 (mm)	線経 (mm)	自由長さ (mm)	許容荷重 (N)	総巻数	初張力 (N)	ばね定数 (N/mm)
2001	2	0.2	6.8	0.882	15.5	0.1764	0.147
2002	2	0.2	8.6	0.882	24.5	0.1764	0.0941
2003	2	0.2	11.6	0.882	39.5	0.1764	0.0588
2004	2	0.2	16.2	0.882	62.5	0.1764	0.0382
2005	2.5	0.2	7.9	0.686	15.5	0.1078	0.0706
2006	2.5	0.2	9.7	0.686	24.5	0.1078	0.0451
2007	2.5	0.2	12.7	0.686	39.5	0.1078	0.0284
2008	2.5	0.2	17.3	0.686	62.5	0.1078	0.0176
2009	2.5	0.23	8.3	1.029	15.5	0.196	0.1284
2010	2.5	0.23	10.4	1.029	24.5	0.196	0.0823
2011	2.5	0.23	13.8	1.029	39.5	0.196	0.0519
2012	2.5	0.23	19.1	1.029	62.5	0.196	0.0323
2013	2.5	0.26	8.6	1.519	15.5	0.3332	0.2176
2014	2.5	0.26	11	1.519	24.5	0.3332	0.1401
2015	2.5	0.26	14.9	1.519	39.5	0.3332	0.0872
2016	2.5	0.26	20.9	1.519	62.5	0.3332	0.0559
2017	2.5	0.29	9	2.156	15.5	0.5194	0.3518
2018	2.5	0.29	11.6	2.156	24.5	0.5194	0.2244
2019	2.5	0.29	16	2.156	39.5	0.5194	0.1411
2020	2.5	0.29	22.6	2.156	62.5	0.5194	0.0892
2021	3.2	0.2	9.5	0.539	15.5	0.0588	0.0314
2022	3.2	0.2	11.3	0.539	24.5	0.0588	0.0206
2023	3.2	0.2	14.3	0.539	39.5	0.0588	0.0127
2024	3.2	0.2	18.9	0.539	62.5	0.0588	0.0078
2025	3.2	0.23	9.8	0.784	15.5	0.1078	0.0568
2026	3.2	0.23	11.9	0.784	24.5	0.1078	0.0372
2027	3.2	0.23	15.3	0.784	39.5	0.1078	0.0235
2028	3.2	0.23	20.6	0.784	62.5	0.1078	0.0147
2029	3.2	0.26	10.2	1.176	15.5	0.1862	0.096
2030	3.2	0.26	12.5	1.176	24.5	0.1862	0.0617
2031	3.2	0.26	16.4	1.176	39.5	0.1862	0.0382
2032	3.2	0.26	22.4	1.176	62.5	0.1862	0.0245
2033	3.2	0.29	10.5	1.617	15.5	0.3038	0.1539
2034	3.2	0.29	13.2	1.617	24.5	0.3038	0.099
2035	3.2	0.29	17.5	1.617	39.5	0.3038	0.0617
2036	3.2	0.29	24.2	1.617	62.5	0.3038	0.0392
2037	3.2	0.32	10.9	2.205	15.5	0.4704	0.2352
2038	3.2	0.32	13.8	2.205	24.5	0.4704	0.1509
2039	3.2	0.32	18.6	2.205	39.5	0.4704	0.0941
2040	3.2	0.32	26	2.205	62.5	0.4704	0.0598
2041	3.2	0.35	11.3	2.891	15.5	0.6762	0.3469
2042	3.2	0.35	14.4	2.891	24.5	0.6762	0.2225
2043	3.2	0.35	19.7	2.891	39.5	0.6762	0.1392
2044	3.2	0.35	27.7	2.891	62.5	0.6762	0.0882

外径：4mm

製品コード	外径 (mm)	線経 (mm)	自由長さ (mm)	許容荷重 (N)	総巻数	初張力 (N)	ばね定数 (N/mm)
2045	4	0.23	11.6	0.637	15.5	0.049	0.0284
2046	4	0.23	13.7	0.637	24.5	0.049	0.0176
2047	4	0.23	17.1	0.637	39.5	0.049	0.0108
2048	4	0.23	22.4	0.637	62.5	0.049	0.0069
2049	4	0.26	11.9	0.931	15.5	0.098	0.047
2050	4	0.26	14.3	0.931	24.5	0.098	0.0304
2051	4	0.26	18.2	0.931	39.5	0.098	0.0186
2052	4	0.26	24.2	0.931	62.5	0.098	0.0118
2053	4	0.29	12.3	1.274	15.5	0.1764	0.0745
2054	4	0.29	14.9	1.274	24.5	0.1764	0.047
2055	4	0.29	19.3	1.274	39.5	0.1764	0.0304
2056	4	0.29	25.9	1.274	62.5	0.1764	0.0186
2057	4	0.32	12.7	1.715	15.5	0.2744	0.1137
2058	4	0.32	15.6	1.715	24.5	0.2744	0.0725
2059	4	0.32	20.4	1.715	39.5	0.2744	0.0451
2060	4	0.32	27.7	1.715	62.5	0.2744	0.0284
2061	4	0.35	13	2.254	15.5	0.4116	0.1656
2062	4	0.35	16.2	2.254	24.5	0.4116	0.1058
2063	4	0.35	21.4	2.254	39.5	0.4116	0.0657
2064	4	0.35	29.5	2.254	62.5	0.4116	0.0421
2065	4	0.4	13.6	3.381	15.5	0.735	0.294
2066	4	0.4	17.2	3.381	24.5	0.735	0.1882
2067	4	0.4	23.2	3.381	39.5	0.735	0.1176
2068	4	0.4	32.6	3.381	62.5	0.735	0.0745
2069	4	0.45	14.2	4.851	15.5	1.1466	0.491
2070	4	0.45	18.3	4.851	24.5	1.1466	0.3146
2071	4	0.45	25	4.851	39.5	1.1466	0.196
2072	4	0.45	35.4	4.851	62.5	1.1466	0.1245
2073	4	0.5	14.9	6.713	15.5	1.7346	0.7811
2074	4	0.5	19.4	6.713	24.5	1.7346	0.4998
2075	4	0.5	26.9	6.713	39.5	1.7346	0.3126
2076	4	0.5	38.4	6.713	62.5	1.7346	0.198

外径：5mm

製品コード	外径 (mm)	線経 (mm)	自由長さ (mm)	許容荷重 (N)	総巻数	初張力 (N)	ばね定数 (N/mm)
2077	5	0.32	14.9	1.372	15.5	0.1568	0.0549
2078	5	0.32	17.8	1.372	24.5	0.1568	0.0353
2079	5	0.32	22.6	1.372	39.5	0.1568	0.0225
2080	5	0.32	29.9	1.372	62.5	0.1568	0.0137
2081	5	0.35	15.2	1.764	15.5	0.2254	0.0794
2082	5	0.35	18.4	1.764	24.5	0.2254	0.0519
2083	5	0.35	23.6	1.764	39.5	0.2254	0.0314
2084	5	0.35	31.7	1.764	62.5	0.2254	0.0206
2085	5	0.4	15.8	2.646	15.5	0.441	0.1411
2086	5	0.4	19.4	2.646	24.5	0.441	0.0902
2087	5	0.4	25.4	2.646	39.5	0.441	0.0568
2088	5	0.4	34.6	2.646	62.5	0.441	0.0363
2089	5	0.45	16.4	3.773	15.5	0.735	0.2332
2090	5	0.45	20.5	3.773	24.5	0.735	0.149
2091	5	0.45	27.2	3.773	39.5	0.735	0.0931
2092	5	0.45	37.6	3.773	62.5	0.735	0.0588
2093	5	0.5	17.1	5.243	15.5	1.1466	0.3685
2094	5	0.5	21.6	5.243	24.5	1.1466	0.2352
2095	5	0.5	29.1	5.243	39.5	1.1466	0.147
2096	5	0.5	40.6	5.243	62.5	1.1466	0.0931
2097	5	0.55	17.7	6.958	15.5	1.666	0.5566
2098	5	0.55	22.6	6.958	24.5	1.666	0.3557
2099	5	0.55	30.9	6.958	39.5	1.666	0.2234
2100	5	0.55	43.5	6.958	62.5	1.666	0.1411
2101	5	0.6	18.3	9.163	15.5	2.3128	0.8154
2102	5	0.6	23.7	9.163	24.5	2.3128	0.5223
2103	5	0.6	32.7	9.163	39.5	2.3128	0.3263
2104	5	0.6	46.7	9.163	62.5	2.3128	0.2068

外径：6.3mm

製品コード	外径 (mm)	線経 (mm)	自由長さ (mm)	許容荷重 (N)	総巻数	初張力 (N)	ばね定数 (N/mm)
2105	6.3	0.4	18.7	2.058	15.5	0.245	0.0666
2106	6.3	0.4	22.3	2.058	24.5	0.245	0.0431
2107	6.3	0.4	28.3	2.058	39.5	0.245	0.0265
2108	6.3	0.4	37.5	2.058	62.5	0.245	0.0176
2109	6.3	0.45	19.3	2.94	15.5	0.4116	0.1098
2110	6.3	0.45	23.4	2.94	24.5	0.4116	0.0706
2111	6.3	0.45	30.1	2.94	39.5	0.4116	0.0441
2112	6.3	0.45	40.5	2.94	62.5	0.4116	0.0284
2113	6.3	0.5	19.9	4.067	15.5	0.686	0.1715
2114	6.3	0.5	24.4	4.067	24.5	0.686	0.1098
2115	6.3	0.5	31.9	4.067	39.5	0.686	0.0686
2116	6.3	0.5	43.4	4.067	62.5	0.686	0.0441
2117	6.3	0.55	20.5	5.39	15.5	1.0094	0.2577
2118	6.3	0.55	25.5	5.39	24.5	1.0094	0.1656
2119	6.3	0.55	33.7	5.39	39.5	1.0094	0.1029
2120	6.3	0.55	46.4	5.39	62.5	1.0094	0.0657
2121	6.3	0.6	21.1	7.056	15.5	1.4406	0.3744
2122	6.3	0.6	26.5	7.056	24.5	1.4406	0.2401
2123	6.3	0.6	35.5	7.056	39.5	1.4406	0.1499
2124	6.3	0.6	49.3	7.056	62.5	1.4406	0.0951
2125	6.3	0.65	21.7	9.016	15.5	2.058	0.5312
2126	6.3	0.65	27.6	9.016	24.5	2.058	0.3401
2127	6.3	0.65	37.3	9.016	39.5	2.058	0.2117
2128	6.3	0.65	52.3	9.016	62.5	2.058	0.1343
2129	6.3	0.7	22.3	11.27	15.5	2.744	0.7321
2130	6.3	0.7	28.6	11.27	24.5	2.744	0.4694
2131	6.3	0.7	39.1	11.27	39.5	2.744	0.293
2132	6.3	0.7	55.2	11.27	62.5	2.744	0.1862
2133	6.3	0.8	23.5	16.954	15.5	4.508	1.3201
2134	6.3	0.8	30.7	16.954	24.5	4.508	0.8448
2135	6.3	0.8	42.7	16.954	39.5	4.508	0.5272
2136	6.3	0.8	61.1	16.954	62.5	4.508	0.3352

外径：8mm～10mm

製品コード	外径 (mm)	線経 (mm)	自由長さ (mm)	許容荷重 (N)	総巻数	初張力 (N)	ばね定数 (N/mm)
2137	8	0.55	24.3	4.165	15.5	0.5488	0.1186
2138	8	0.55	29.2	4.165	24.5	0.5488	0.0764
2139	8	0.55	37.6	4.165	39.5	0.5488	0.047
2140	8	0.55	50.1	4.165	62.5	0.5488	0.0304
2141	8	0.6	24.9	5.488	15.5	0.8232	0.1715
2142	8	0.6	30.3	5.488	24.5	0.8232	0.1098
2143	8	0.6	39.3	5.488	39.5	0.8232	0.0686
2144	8	0.6	53.1	5.488	62.5	0.8232	0.0441
2145	8	0.65	25.5	6.958	15.5	1.176	0.2411
2146	8	0.65	31.3	6.958	24.5	1.176	0.1548
2147	8	0.65	41.1	6.958	39.5	1.176	0.096
2148	8	0.65	56	6.958	62.5	1.176	0.0608
2149	8	0.7	26.1	8.624	15.5	1.6464	0.3312
2150	8	0.7	32.4	8.624	24.5	1.6464	0.2117
2151	8	0.7	42.9	8.624	39.5	1.6464	0.1323
2152	8	0.7	59	8.624	62.5	1.6464	0.0843
2153	8	0.9	28.5	18.326	15.5	4.508	0.9829
2154	8	0.9	36.6	18.326	24.5	4.508	0.6282
2155	8	0.9	50.1	18.326	39.5	4.508	0.393
2156	8	0.9	70.8	18.326	62.5	4.508	0.2499
2157	8	1	29.7	25.284	15.5	6.958	1.5621
2158	8	1	38.7	25.284	24.5	6.958	0.9996
2159	8	1	53.7	25.284	39.5	6.958	0.6252
2160	8	1	76.7	25.284	62.5	6.958	0.3969
2161	10	0.8	31.7	10.192	15.5	1.764	0.2822
2162	10	0.8	38.9	10.192	24.5	1.764	0.1803
2163	10	0.8	50.9	10.192	39.5	1.764	0.1137
2164	10	0.8	69.3	10.192	62.5	1.764	0.0715
2165	10	1.2	36.5	34.496	15.5	8.82	1.6307
2166	10	1.2	47.3	34.496	24.5	8.82	1.0437
2167	10	1.2	65.3	34.496	39.5	8.82	0.6527
2168	10	1.2	92.9	34.496	62.5	8.82	0.4145
2169	10	1.4	38.9	53.9	15.5	15.68	3.234
2170	10	1.4	51.5	53.9	24.5	15.68	2.0678
2171	10	1.4	72.5	53.9	39.5	15.68	1.2936
2172	10	1.4	104.7	53.9	62.5	15.68	0.8232

外径：12.5mm～20mm

製品コード	外径 (mm)	線経 (mm)	自由長さ (mm)	許容荷重 (N)	総巻数	初張力 (N)	ばね定数 (N/mm)
2173	12.5	0.9	38.4	11.172	15.5	1.686	0.2254
2174	12.5	0.9	46.5	11.172	24.5	1.686	0.147
2175	12.5	0.9	60	11.172	39.5	1.686	0.0902
2176	12.5	0.9	80.7	11.172	62.5	1.686	0.0578
2177	12.5	1	39.6	15.386	15.5	2.783	0.3528
2178	12.5	1	48.6	15.386	24.5	2.783	0.2254
2179	12.5	1	63.6	15.386	39.5	2.783	0.1372
2180	12.5	1	86.6	15.386	62.5	2.783	0.0892
2181	12.5	1.6	46.9	61.936	15.5	18.326	2.7146
2182	12.5	1.6	61.3	61.936	24.5	18.326	1.7346
2183	12.5	1.6	85.3	61.936	39.5	18.326	1.0878
2184	12.5	1.6	122.1	61.936	62.5	18.326	0.686
2185	16	1.2	49.7	20.384	15.5	3.3418	0.343
2186	16	1.2	60.5	20.384	24.5	3.3418	0.2156
2187	16	1.2	78.5	20.384	39.5	3.3418	0.1372
2188	16	1.2	106.1	20.384	62.5	3.3418	0.0872
2189	16	1.4	52.1	31.654	15.5	6.6444	0.6566
2190	16	1.4	64.7	31.654	24.5	6.6444	0.4214
2191	16	1.4	85.7	31.654	39.5	6.6444	0.2646
2192	16	1.4	117.9	31.654	62.5	6.6444	0.1666
2193	16	1.8	57	65.66	15.5	18.424	1.96
2194	16	1.8	73.2	65.66	24.5	18.424	1.2544
2195	16	1.8	100.2	65.66	39.5	18.424	0.784
2196	16	1.8	141.6	65.66	62.5	18.424	0.4998
2197	16	2	59.4	90.36	15.5	27.93	3.1262
2198	16	2	77.4	90.36	24.5	27.93	1.9992
2199	16	2	107.4	90.36	39.5	27.93	1.2544
2200	16	2	153.4	90.36	62.5	27.93	0.7938
2201	20	1.6	63.4	36.75	15.5	7.1148	0.5684
2202	20	1.6	77.8	36.75	24.5	7.1148	0.3626
2203	20	1.6	101.8	36.75	39.5	7.1148	0.2254
2204	20	1.6	138.6	36.75	62.5	7.1148	0.147
2205	20	1.8	65.8	51.25	15.5	11.858	0.931
2206	20	1.8	82	51.25	24.5	11.858	0.5978
2207	20	1.8	109	51.25	39.5	11.858	0.3724
2208	20	1.8	150.4	51.25	62.5	11.858	0.2352
2209	20	2	68.2	70.266	15.5	18.424	1.47
2210	20	2	86.2	70.266	24.5	18.424	0.9408
2211	20	2	116.2	70.266	39.5	18.424	0.588
2212	20	2	162.2	70.266	62.5	18.424	0.3724

開発秘話

スーパースプリングは、オーダーメイドが一般的であったスプリングを先駆けて規格化した標準規格ばねのベストセラーです。

型番リスト

表示件数

型番

許容荷重（範囲指定）

(N)

許容荷重 P2

(N)

許容荷重時長さ L2

(mm)

自由長 Lf

(mm)

コイル外径 OD

(φ)

初張力 Pi

(N)

ばね定数 k

(N/mm)

線径 d

(φ)

総巻数 N

パック内個数

RoHS?

最小発注数量

～1.25	0.882	11.6	6.8	2	0.1764	0.147	0.2	15.5	20	10	1パック 20個入り
～1.25	0.882	16.1	8.6	2	0.1764	0.0941	0.2	24.5	20	10	1パック 20個入り
～1.25	0.882	23.6	11.6	2	0.1764	0.0588	0.2	39.5	20	10	1パック 20個入り
～1.25	0.882	34.7	16.2	2	0.1764	0.0382	0.2	62.5	20	10	1パック 20個入り
～1.25	0.686	16.1	7.9	2.5	0.1078	0.0706	0.2	15.5	20	10	1パック 20個入り
～1.25	0.686	22.5	9.7	2.5	0.1078	0.0451	0.2	24.5	20	10	1パック 20個入り
～1.25	0.686	33.1	12.7	2.5	0.1078	0.0284	0.2	39.5	20	10	1パック 20個入り
～1.25	0.686	50.2	17.3	2.5	0.1078	0.0176	0.2	62.5	20	10	1パック 20個入り
～1.25	1.029	14.8	8.3	2.5	0.196	0.1284	0.23	15.5	20	10	1パック 20個入り
～1.25	1.029	20.5	10.4	2.5	0.196	0.0823	0.23	24.5	20	10	1パック 20個入り
～1.25	1.029	29.9	13.8	2.5	0.196	0.0519	0.23	39.5	20	10	1パック 20個入り
～1.25	1.029	44.9	19.1	2.5	0.196	0.0323	0.23	62.5	20	10	1パック 20個入り
1.26～3.50	1.519	14	8.6	2.5	0.3332	0.2176	0.26	15.5	20	10	1パック 20個入り
1.26～3.50	1.519	19.5	11	2.5	0.3332	0.1401	0.26	24.5	20	10	1パック 20個入り
1.26～3.50	1.519	28.5	14.9	2.5	0.3332	0.0872	0.26	39.5	20	10	1パック 20個入り
1.26～3.50	1.519	42.1	20.9	2.5	0.3332	0.0559	0.26	62.5	20	10	1パック 20個入り
1.26～3.50	2.156	13.7	9	2.5	0.5194	0.3518	0.29	15.5	20	10	1パック 20個入り
1.26～3.50	2.156	18.9	11.6	2.5	0.5194	0.2244	0.29	24.5	20	10	1パック 20個入り
1.26～3.50	2.156	27.6	16	2.5	0.5194	0.1411	0.29	39.5	20	10	1パック 20個入り
1.26～3.50	2.156	40.9	22.6	2.5	0.5194	0.0892	0.29	62.5	20	10	1パック 20個入り
～1.25	0.539	24.8	9.5	3.2	0.0588	0.0314	0.2	15.5	20	10	1パック 20個入り
～1.25	0.539	34.6	11.3	3.2	0.0588	0.0206	0.2	24.5	20	10	1パック 20個入り
～1.25	0.539	52.1	14.3	3.2	0.0588	0.0127	0.2	39.5	20	10	1パック 20個入り
～1.25	0.539	80.5	18.9	3.2	0.0588	0.0078	0.2	62.5	20	10	1パック 20個入り
～1.25	0.784	21.7	9.8	3.2	0.1078	0.0568	0.23	15.5	20	10	1パック 20個入り
～1.25	0.784	30.1	11.9	3.2	0.1078	0.0372	0.23	24.5	20	10	1パック 20個入り
～1.25	0.784	44.1	15.3	3.2	0.1078	0.0235	0.23	39.5	20	10	1パック 20個入り
～1.25	0.784	66.6	20.6	3.2	0.1078	0.0147	0.23	62.5	20	10	1パック 20個入り
～1.25	1.176	20.5	10.2	3.2	0.1862	0.096	0.26	15.5	20	10	1パック 20個入り
～1.25	1.176	28.5	12.5	3.2	0.1862	0.0617	0.26	24.5	20	10	1パック 20個入り
～1.25	1.176	42.3	16.4	3.2	0.1862	0.0382	0.26	39.5	20	10	1パック 20個入り
～1.25	1.176	62.8	22.4	3.2	0.1862	0.0245	0.26	62.5	20	10	1パック 20個入り
1.26～3.50	1.617	19	10.5	3.2	0.3038	0.1539	0.29	15.5	20	10	1パック 20個入り
1.26～3.50	1.617	26.5	13.2	3.2	0.3038	0.099	0.29	24.5	20	10	1パック 20個入り
1.26～3.50	1.617	38.8	17.5	3.2	0.3038	0.0617	0.29	39.5	20	10	1パック 20個入り
1.26～3.50	1.617	57.7	24.2	3.2	0.3038	0.0392	0.29	62.5	10	10	1パック 10個入り
1.26～3.50	2.205	18.3	10.9	3.2	0.4704	0.2352	0.32	15.5	20	10	1パック 20個入り
1.26～3.50	2.205	25.3	13.8	3.2	0.4704	0.1509	0.32	24.5	20	10	1パック 20個入り
1.26～3.50	2.205	37	18.6	3.2	0.4704	0.0941	0.32	39.5	20	10	1パック 20個入り
1.26～3.50	2.205	55	26	3.2	0.4704	0.0598	0.32	62.5	10	10	1パック 10個入り
1.26～3.50	2.891	17.7	11.3	3.2	0.6762	0.3469	0.35	15.5	20	10	1パック 20個入り
1.26～3.50	2.891	24.4	14.4	3.2	0.6762	0.2225	0.35	24.5	20	10	1パック 20個入り
1.26～3.50	2.891	35.6	19.7	3.2	0.6762	0.1392	0.35	39.5	20	10	1パック 20個入り
1.26～3.50	2.891	52.8	27.7	3.2	0.6762	0.0882	0.35	62.5	10	10	1パック 10個入り
～1.25	0.637	32.3	11.6	4	0.049	0.0284	0.23	15.5	20	10	1パック 20個入り
～1.25	0.637	47.1	13.7	4	0.049	0.0176	0.23	24.5	20	10	1パック 20個入り
～1.25	0.637	71.5	17.1	4	0.049	0.0108	0.23	39.5	20	10	1パック 20個入り
～1.25	0.637	107.6	22.4	4	0.049	0.0069	0.23	62.5	10	10	1パック 10個入り
～1.25	0.931	29.6	11.9	4	0.098	0.047	0.26	15.5	20	10	1パック 20個入り
～1.25	0.931	41.7	14.3	4	0.098	0.0304	0.26	24.5	20	10	1パック 20個入り
～1.25	0.931	63	18.2	4	0.098	0.0186	0.26	39.5	20	10	1パック 20個入り
～1.25	0.931	94.8	24.2	4	0.098	0.0118	0.26	62.5	10	10	1パック 10個入り
1.26～3.50	1.274	27	12.3	4	0.1764	0.0745	0.29	15.5	20	10	1パック 20個入り
1.26～3.50	1.274	38.3	14.9	4	0.1764	0.047	0.29	24.5	20	10	1パック 20個入り
1.26～3.50	1.274	55.4	19.3	4	0.1764	0.0304	0.29	39.5	20	10	1パック 20個入り
1.26～3.50	1.274	84.9	25.9	4	0.1764	0.0186	0.29	62.5	10	10	1パック 10個入り
1.26～3.50	1.715	25.4	12.7	4	0.2744	0.1137	0.32	15.5	20	10	1パック 20個入り
1.26～3.50	1.715	35.5	15.6	4	0.2744	0.0725	0.32	24.5	20	10	1パック 20個入り
1.26～3.50	1.715	52.3	20.4	4	0.2744	0.0451	0.32	39.5	20	10	1パック 20個入り
1.26～3.50	1.715	78.4	27.7	4	0.2744	0.0284	0.32	62.5	10	10	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

1,936円 ( 2,130円 )	在庫品1日目当日出荷可能
1,787円 ( 1,966円 )	2日目
1,936円 ( 2,130円 )	2日目
1,817円 ( 1,999円 )	2日目
1,678円 ( 1,846円 )	2日目
1,817円 ( 1,999円 )	2日目
1,884円 ( 2,072円 )	2日目
1,817円 ( 1,999円 )	2日目
1,787円 ( 1,966円 )	2日目
1,817円 ( 1,999円 )	2日目
1,936円 ( 2,130円 )	2日目
1,817円 ( 1,999円 )	2日目
1,739円 ( 1,913円 )	2日目
1,817円 ( 1,999円 )	2日目
1,817円 ( 1,999円 )	2日目
1,817円 ( 1,999円 )	2日目
1,936円 ( 2,130円 )	2日目
1,817円 ( 1,999円 )	2日目
1,787円 ( 1,966円 )	2日目
1,936円 ( 2,130円 )	2日目
1,936円 ( 2,130円 )	2日目
1,936円 ( 2,130円 )	2日目
1,936円 ( 2,130円 )	在庫品1日目当日出荷可能
1,936円 ( 2,130円 )	2日目
1,936円 ( 2,130円 )	2日目
1,936円 ( 2,130円 )	2日目
1,936円 ( 2,130円 )	2日目
1,936円 ( 2,130円 )	2日目
1,936円 ( 2,130円 )	在庫品1日目当日出荷可能
1,936円 ( 2,130円 )	2日目
1,936円 ( 2,130円 )	2日目
1,936円 ( 2,130円 )	2日目
1,936円 ( 2,130円 )	在庫品1日目当日出荷可能
1,936円 ( 2,130円 )	2日目
1,936円 ( 2,130円 )	2日目
1,936円 ( 2,130円 )	2日目
1,787円 ( 1,966円 )	在庫品1日目当日出荷可能
1,936円 ( 2,130円 )	在庫品1日目当日出荷可能
1,936円 ( 2,130円 )	2日目
1,936円 ( 2,130円 )	2日目
1,936円 ( 2,130円 )	2日目
1,936円 ( 2,130円 )	2日目
1,787円 ( 1,966円 )	在庫品1日目当日出荷可能
1,936円 ( 2,130円 )	2日目
1,787円 ( 1,966円 )	2日目
1,936円 ( 2,130円 )	在庫品1日目当日出荷可能
1,787円 ( 1,966円 )	2日目
1,936円 ( 2,130円 )	在庫品1日目当日出荷可能
1,787円 ( 1,966円 )	2日目
1,936円 ( 2,130円 )	19日目
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	2日目
1,936円 ( 2,130円 )	2日目
1,936円 ( 2,130円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	2日目
1,936円 ( 2,130円 )	2日目
1,936円 ( 2,130円 )	2日目
1,739円 ( 1,913円 )	2日目

基本情報

基本情報

日本バネ工業会規格（JSMA No.8-円筒形引張コイルバネ）に準拠した引張りばね。
【特長】
・材質：ステンレス鋼線 SUS 304-WPB。
【用途】
・この規格は、一般に使用する冷間で形成される円筒形引張コイルばね。
・円形断面の材料を使用し、材料の直径0.2～2.0mmの範囲のばねを規定したものである。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
引張りばね用ポスト　六角穴付タイプ
「Kシリーズ　引張コイルばね」と使用可能な引張りばね用ポスト　六角穴付タイプ。
ミスミ
引張りばね用ポスト　Ｌ型穴タイプ
「Kシリーズ　引張コイルばね」と使用可能な引張りばね用ポスト　Ｌ型穴タイプ。
ミスミ
引張りばね用ポスト　ローラタイプ
「Kシリーズ　引張コイルばね」と使用可能な引張りばね用ポスト　ローラタイプ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Kシリーズ引張コイルばね（引きばね）のレビュー

4.6平均満足度：4.68件のレビュー

星5
63%
星4
38%
星3
0%
星2
0%
星1
0%

精密機械組立ロボット部品

満足度：5.02019/04/04

ケーエス産業さんのスーパースプリングシリーズは昔から信頼して沢山の種類を使っています。20個入りなので試作では余りますが...もっと読む

1人が参考にしています。

デボジッターの開閉レバーに使用

満足度：5.02023/04/28

厨房機器のデボジッターの元から有るバネが経年劣化で戻り力が弱くなった為交換しました。 25年でバネを替えたのは2回です。...もっと読む

0人が参考にしています。

組立治具

満足度：5.02022/08/24

線径、ばね外径、自由長、ばね定数が豊富に揃っていて、少量しか使用しないときに便利です。

0人が参考にしています。

スライドプレートの引っ張り用

満足度：4.02022/06/05

お客様の選定でしたので購入しました。ミスミ商品のポストとの組み合わせで取付、取り外しもスムーズにいけたので良かったです...もっと読む

0人が参考にしています。

往復型フィルムカット装置の刃部テンショナー

満足度：5.02022/04/14

急ぎ必要になり注文しました勤務先が通常取引している商社だと九州地方からの発送の為、急ぎの部品はまずミスミをチェックする...もっと読む

0人が参考にしています。

8件全て見る

よくあるご質問（FAQ）

QRoHS対応品ですか？

全サイズRoHs対応品となります。

QREACH規則のSVHC物質は使用していませんか？

全サイズSVHC物質は含有されておりません。

この商品を見た人は、こんな商品も見ています

	今見ている商品 Kシリーズ引張コイルばね（引きばね）	DSシリーズ引張コイルばね（引きばね）	引張コイルばね TESSタイプ	丸線引張コイルばね Jスプリング JB	引張バネ Sシリーズ	引きスプリングセット
メーカー	ケーエス産業	ケーエス産業	トラスコ中山	東京発条製作所	新生発条工業	エスコ
通常価格	1,678円-	2,320円 -	773円 -	1,462円 -	219円 -	2,612円
通常出荷日	在庫品1日目〜	在庫品1日目〜	1日目〜	在庫品1日目〜	在庫品1日目	1日目
材質	SUS 304-WPB	SUS 304-WPB	ステンレス線	SUS304-WPB	SUS304	炭素鋼（S60C）
種類	標準タイプ	標準タイプ	標準タイプ	標準タイプ	標準タイプ	標準タイプ
フック対向角	180°(標準)	180°(標準)	180°(標準)	180°(標準)	180°(標準)	180°(標準)
