ケーエス産業

Kシリーズ圧縮コイルばね（押しばね）【1～20個入り】

Name: Kシリーズ 圧縮コイルばね（押しばね）【1～20個入り】
Brand: ケーエス産業
SKU: 221000746899
Rating: 4.6 (5 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（5件）

この商品のFAQをみる（2件）

通常単価(税別): 1,667円～2,513円

税込単価: 1,834円～2,764円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ケーエス産業

Dシリーズ圧縮コイルばね（DIN 2098規格）

4.1

通常価格(税別)： 1,667円 (税込価格：1,834円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ケーエス産業

DSシリーズ圧縮コイルばね（押しばね）

4.6

通常価格(税別)： 1,739円 (税込価格：1,913円)

通常出荷日：在庫品1日目

日本バネ工業会規格（JSMA No.7 - 円筒形圧縮コイルバネ）に準拠した...

詳細情報を確認する

種類
丸線
材質
SUS304WPB

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が228型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

巻方向	製造機械の都合に応じ右巻又は左巻
端部形状	クローズドエンド　線径0.9mm以下研削なし
外径	JIS B2704-2冷間成形圧縮コイルばねのコイル直径の許容差の2級による
自由高さ	参考値とし、許容差をつけない
許容荷重（N）	JIS B2704-2冷間成形圧縮コイルばねの指定高さ時の荷重の許容差の2級による
ばね定数	参考値とし、許容差をつけない
密着高さ	クローズドエンド線径0.9mm以下研削なし
低温焼鈍	性能向上のため、ばね成形後、低温焼鈍を施す
使用温度限界	-30℃～+200℃
ばねの寿命	使用上の目安として許容荷重を表示した。これはJIS B2704を参考に許容ねじり応力を約80%として算出してあるが、寿命保証の意味ではない。ばねは使用状態における下限応力と上限応力の関係から必要な繰り返し数（寿命）を考慮して、この許容荷重以下の適当な荷重を選定する。参考：JIS B2704-1コイルばね - 第1部：圧縮及び引張コイルばね基本計算方法

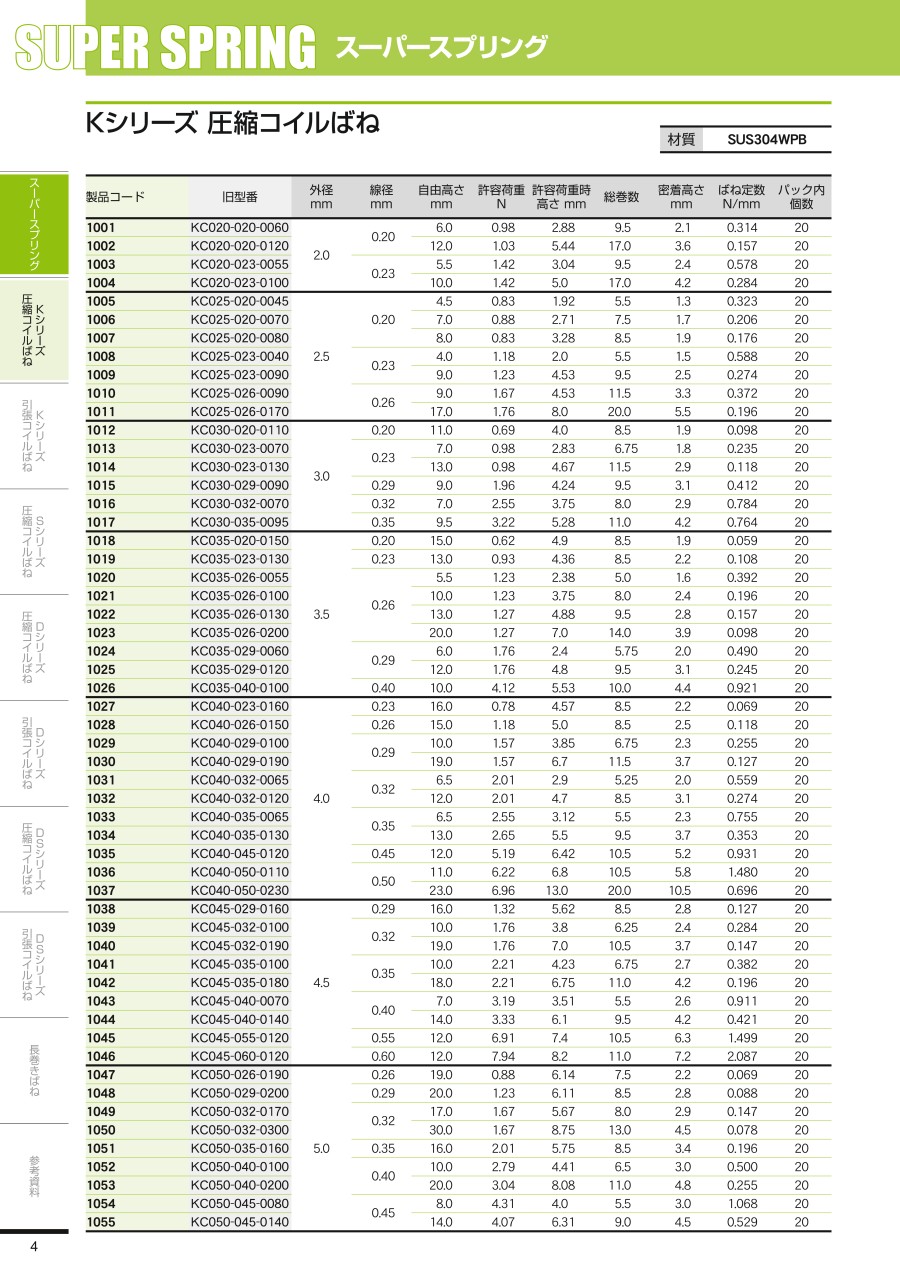

規格表

外径：2mm～3.5mm

製品コード	外径（mm）	線径（mm）	自由長さ（mm）	許容荷重（N）	許容荷重時高さ（mm）	総巻数	密着高さ（mm）	ばね定数（N/mm）
1001	2.0	0.20	6.0	0.98	2.88	9.5	2.1	0.314
1002	2.0	0.20	12.0	1.03	5.44	17.0	3.6	0.157
1003	2.0	0.23	5.5	1.42	3.04	9.5	2.4	0.578
1004	2.0	0.23	10.0	1.42	5.0	17.0	4.2	0.284
1005	2.5	0.20	4.5	0.83	1.92	5.5	1.3	0.323
1006	2.5	0.20	7.0	0.88	2.71	7.5	1.7	0.206
1007	2.5	0.20	8.0	0.83	3.28	8.5	1.9	0.176
1008	2.5	0.23	4.0	1.18	2.0	5.5	1.5	0.588
1009	2.5	0.23	9.0	1.23	4.53	9.5	2.5	0.274
1010	2.5	0.26	9.0	1.67	4.53	11.5	3.3	0.372
1011	2.5	0.26	17.0	1.76	8.0	20.0	5.5	0.196
1012	3.0	0.20	11.0	0.69	4.0	8.5	1.9	0.098
1013	3.0	0.23	7.0	0.98	2.83	6.75	1.8	0.235
1014	3.0	0.23	13.0	0.98	4.67	11.5	2.9	0.118
1015	3.0	0.29	9.0	1.96	4.24	9.5	3.1	0.412
1016	3.0	0.32	7.0	2.55	3.75	8.0	2.9	0.784
1017	3.0	0.35	9.5	3.22	5.28	11.0	4.2	0.764
1018	3.5	0.20	15.0	0.62	4.9	8.5	1.9	0.059
1019	3.5	0.23	13.0	0.93	4.36	8.5	2.2	0.108
1020	3.5	0.26	5.5	1.23	2.38	5.0	1.6	0.392
1021	3.5	0.26	10.0	1.23	3.75	8.0	2.4	0.196
1022	3.5	0.26	13.0	1.27	4.88	9.5	2.8	0.157
1023	3.5	0.26	20.0	1.27	7.0	14.0	3.9	0.098
1024	3.5	0.29	6.0	1.76	2.4	5.75	2.0	0.490
1025	3.5	0.29	12.0	1.76	4.8	9.5	3.1	0.245
1026	3.5	0.40	10.0	4.12	5.53	10.0	4.4	0.921

外径：4mm～5mm

製品コード	外径（mm）	線径（mm）	自由長さ（mm）	許容荷重（N）	許容荷重時高さ（mm）	総巻数	密着高さ（mm）	ばね定数（N/mm）
1027	4.0	0.23	16.0	0.78	4.57	8.5	2.2	0.069
1028	4.0	0.26	15.0	1.18	5.0	8.5	2.5	0.118
1029	4.0	0.29	10.0	1.57	3.85	6.75	2.3	0.255
1030	4.0	0.29	19.0	1.57	6.7	11.5	3.7	0.127
1031	4.0	0.32	6.5	2.01	2.9	5.25	2.0	0.559
1032	4.0	0.32	12.0	2.01	4.7	8.5	3.1	0.274
1033	4.0	0.35	6.5	2.55	3.12	5.5	2.3	0.755
1034	4.0	0.35	13.0	2.65	5.5	9.5	3.7	0.353
1035	4.0	0.45	12.0	5.19	6.42	10.5	5.2	0.931
1036	4.0	0.50	11.0	6.22	6.8	10.5	5.8	1.480
1037	4.0	0.50	23.0	6.96	13.0	20.0	10.5	0.696
1038	4.5	0.29	16.0	1.32	5.62	8.5	2.8	0.127
1039	4.5	0.32	10.0	1.76	3.8	6.25	2.4	0.284
1040	4.5	0.32	19.0	1.76	7.0	10.5	3.7	0.147
1041	4.5	0.35	10.0	2.21	4.23	6.75	2.7	0.382
1042	4.5	0.35	18.0	2.21	6.75	11.0	4.2	0.196
1043	4.5	0.40	7.0	3.19	3.51	5.5	2.6	0.911
1044	4.5	0.40	14.0	3.33	6.1	9.5	4.2	0.421
1045	4.5	0.55	12.0	6.91	7.4	10.5	6.3	1.499
1046	4.5	0.60	12.0	7.94	8.2	11.0	7.2	2.087
1047	5.0	0.26	19.0	0.88	6.14	7.5	2.2	0.069
1048	5.0	0.29	20.0	1.23	6.11	8.5	2.8	0.088
1049	5.0	0.32	17.0	1.67	5.67	8.0	2.9	0.147
1050	5.0	0.32	30.0	1.67	8.75	13.0	4.5	0.078
1051	5.0	0.35	16.0	2.01	5.75	8.5	3.4	0.196
1052	5.0	0.40	10.0	2.79	4.41	6.5	3.0	0.500
1053	5.0	0.40	20.0	3.04	8.08	11.0	4.8	0.255
1054	5.0	0.45	8.0	4.31	4.0	5.5	3.0	1.068
1055	5.0	0.45	14.0	4.07	6.31	9.0	4.5	0.529
1056	5.0	0.50	7.5	5.73	4.1	5.5	3.3	1.686
1057	5.0	0.50	13.0	5.39	6.6	9.0	5.0	0.843
1058	5.0	0.65	13.0	9.6	8.6	10.5	7.5	2.185
1059	5.0	0.70	13.0	10.68	9.3	11.0	8.4	2.881

外径：5.5mm～7mm

製品コード	外径（mm）	線径（mm）	自由長さ（mm）	許容荷重（N）	許容荷重時高さ（mm）	総巻数	密着高さ（mm）	ばね定数（N/mm）
1060	5.5	0.32	21.0	1.42	6.6	8.5	3.1	0.098
1061	5.5	0.40	16.0	2.74	6.1	8.0	3.6	0.274
1062	5.5	0.40	26.0	2.74	9.4	12.0	5.2	0.167
1063	5.5	0.45	11.0	3.72	4.9	6.5	3.4	0.608
1064	5.5	0.45	21.0	3.77	8.6	11.0	5.4	0.304
1065	5.5	0.55	7.0	5.00	4.3	5.5	3.6	1.852
1066	5.5	0.55	14.0	6.27	7.2	9.0	5.5	0.921
1067	6.0	0.35	23.0	1.72	7.1	8.5	3.4	0.108
1068	6.0	0.45	17.0	3.58	6.6	8.0	4.1	0.343
1069	6.0	0.50	12.0	4.70	5.4	6.5	3.8	0.715
1070	6.0	0.50	23.0	4.85	9.6	11.0	6.0	0.363
1071	6.0	0.60	8.5	6.76	4.9	5.75	4.1	1.882
1072	6.0	0.60	17.0	7.30	8.7	10.0	6.6	0.882
1073	6.0	0.65	29.0	9.21	15.2	17.0	11.7	0.666
1074	6.0	0.80	16.0	14.21	10.9	11.0	9.6	2.783
1075	6.5	0.40	22.0	2.35	7.9	8.0	3.6	0.167
1076	6.5	0.45	32.0	3.33	10.8	12.0	5.85	0.157
1077	6.5	0.50	18.0	4.46	7.2	8.0	4.5	0.412
1078	6.5	0.50	29.0	4.46	11.0	12.0	6.5	0.245
1079	6.5	0.55	12.0	5.19	5.7	6.5	4.1	0.823
1080	6.5	0.55	22.0	5.54	9.4	10.5	6.3	0.441
1081	6.5	0.65	8.5	7.45	5.1	5.5	4.2	2.185
1082	6.5	0.65	17.0	8.38	8.8	9.5	6.8	1.019
1083	6.5	0.70	8.5	8.43	5.5	5.75	4.7	2.813
1084	6.5	0.70	16.0	9.75	9.1	9.5	7.4	1.411
1085	6.5	0.70	32.0	10.93	16.5	17.0	12.6	0.706
1086	6.5	0.90	17.0	17.79	12.0	11.0	10.8	3.557
1087	7.0	0.60	14.0	7.15	6.4	6.5	4.5	0.941
1088	7.0	0.60	23.0	6.42	10.1	10.5	6.9	0.500
1089	7.0	1.00	18.0	26.07	12.1	11.0	10.5	4.410

外径：7.5mm～9.5mm

製品コード	外径（mm）	線径（mm）	自由長さ（mm）	許容荷重（N）	許容荷重時高さ（mm）	総巻数	密着高さ（mm）	ばね定数（N/mm）
1090	7.5	0.45	26.0	2.94	8.4	8.0	4.0	0.167
1091	7.5	0.55	20.0	4.66	8.1	8.0	5.0	0.392
1092	7.5	0.55	33.0	4.85	12.3	12.0	7.2	0.235
1093	7.5	0.60	19.0	6.17	8.1	8.0	5.4	0.568
1094	7.5	0.60	29.0	6.37	10.2	12.0	7.8	0.343
1095	7.5	0.65	13.0	6.86	6.5	6.5	4.9	1.058
1096	7.5	0.65	24.0	7.4	10.8	10.5	7.5	0.559
1097	7.5	0.70	12.0	7.89	5.8	6.5	5.3	1.460
1098	7.5	0.70	23.0	9.26	11.0	10.5	8.1	0.774
1099	7.5	0.80	19.0	13.23	10.5	9.5	8.4	1.558
1100	7.5	0.80	34.0	13.57	17.7	16.0	13.6	0.833
1101	8.0	0.50	26.0	3.63	9.2	8.0	4.5	0.216
1102	8.0	0.65	20.0	7.25	8.8	8.0	5.9	0.647
1103	8.0	0.65	32.0	7.25	13.2	12.0	8.5	0.382
1104	8.0	0.80	11.0	11.27	6.5	5.75	5.4	2.509
1105	8.0	1.20	22.0	41.85	15.0	11.5	13.2	5.949
1106	8.5	0.55	26.0	4.36	9.5	8.0	5.0	0.265
1107	8.5	0.70	19.0	8.18	8.7	7.5	6.0	0.794
1108	8.5	0.70	34.0	8.62	14.1	12.0	9.1	0.431
1109	8.5	0.90	11.0	13.33	7.1	5.75	6.1	3.420
1110	8.5	0.90	21.0	16.02	11.6	9.5	9.5	1.705
1111	8.5	0.90	38.0	16.76	19.8	16.0	15.3	0.921
1112	9.0	0.60	26.0	5.15	9.6	8.0	5.4	0.314
1113	9.0	0.80	9.0	9.41	5.3	4.5	4.4	2.548
1114	9.0	0.80	23.0	9.95	11.3	9.5	8.4	0.853
1115	9.0	1.00	11.0	20.58	6.4	5.75	5.25	4.469
1116	9.0	1.00	21.0	21.46	11.4	9.5	9.0	2.234
1117	9.0	1.00	39.0	22.54	20.2	16.0	15.5	1.205
1118	9.0	1.40	25.0	53.41	17.9	12.0	16.1	7.507
1119	9.5	0.65	27.0	6.27	10.2	8.0	5.9	0.372

外径：10mm～13mm

製品コード	外径（mm）	線径（mm）	自由長さ（mm）	許容荷重（N）	許容荷重時高さ（mm）	総巻数	密着高さ（mm）	ばね定数（N/mm）
1120	10.0	0.80	21.0	9.7	9.6	7.5	6.8	0.853
1121	10.0	0.80	38.0	10.63	15.9	11.5	10.0	0.480
1122	10.0	0.90	17.0	13.57	8.8	6.5	6.8	1.656
1123	10.0	0.90	31.0	14.41	14.5	10.5	10.4	0.872
1124	10.0	1.20	12.0	31.75	7.4	5.75	6.3	6.958
1125	10.0	1.20	23.0	34.01	13.2	9.5	10.8	3.479
1126	10.0	1.20	41.0	33.32	23.1	16.0	18.6	1.862
1127	10.0	1.60	28.0	73.11	20.3	12.0	18.4	9.506
1128	11.0	0.70	28.0	6.66	10.1	7.0	5.6	0.372
1129	11.0	0.90	24.0	12.84	11.0	7.5	7.65	0.990
1130	11.0	0.90	43.0	13.62	18.1	12.0	11.7	0.549
1131	11.0	1.00	18.0	18.23	8.4	6.5	6.0	1.901
1132	11.0	1.00	32.0	19.31	14.0	10.0	9.5	1.068
1133	11.0	1.00	58.0	18.91	24.7	17.0	16.5	0.568
1134	11.0	1.80	31.0	95.16	22.8	12.0	20.7	11.564
1135	12.0	0.80	34.0	8.92	11.9	8.0	7.2	0.421
1136	12.0	1.00	25.0	16.86	10.7	7.5	7.0	1.176
1137	12.0	1.00	43.0	17.35	17.4	11.5	11.0	0.676
1138	12.0	1.20	18.0	27.15	9.3	6.5	7.2	3.136
1139	12.0	1.20	32.0	29.11	15.5	10.0	11.4	1.764
1140	12.0	1.20	54.0	28.62	25.7	16.0	18.6	1.009
1141	12.0	1.40	16.0	41.45	9.6	6.25	8.05	6.507
1142	12.0	1.40	35.0	45.77	19.4	11.5	15.4	2.920
1143	12.0	1.40	57.0	44.98	31.1	18.0	24.5	1.735
1144	12.0	2.00	34.0	120.54	25.2	12.0	23.0	13.720
1145	13.0	0.90	35.0	11.37	13.5	8.0	8.1	0.529
1146	13.0	1.60	16.0	61.45	9.9	5.75	8.4	10.094
1147	13.0	1.60	31.0	59.98	18.4	10.0	15.2	4.743
1148	13.0	1.60	53.0	61.15	30.5	16.0	24.8	2.715
1149	13.0	2.30	40.0	160.72	31.0	13.0	28.8	17.836

外径：14mm～18mm

製品コード	外径（mm）	線径（mm）	自由長さ（mm）	許容荷重（N）	許容荷重時高さ（mm）	総巻数	密着高さ（mm）	ばね定数（N/mm）
1150	14.0	1.00	33.0	14.7	12.2	7.5	7.0	0.706
1151	14.0	1.20	28.0	24.21	12.3	7.5	8.4	1.539
1152	14.0	1.20	48.0	24.89	20.1	11.5	13.2	0.892
1153	14.0	1.40	21.0	36.85	11.0	6.5	8.4	3.665
1154	14.0	1.40	37.0	39.0	18.0	10.0	13.3	2.058
1155	14.0	1.40	63.0	36.75	30.7	16.5	22.4	1.137
1156	15.0	1.80	19.0	71.25	11.7	6.0	9.9	9.780
1157	15.0	1.80	36.0	73.99	21.0	10.0	17.1	4.900
1158	15.0	1.80	61.0	73.99	34.5	16.0	27.9	2.793
1159	15.0	2.60	42.0	198.94	32.3	12.0	29.9	20.58
1160	16.0	1.20	36.0	21.95	14.0	7.5	8.4	1.000
1161	16.0	1.40	29.0	33.71	13.1	7.0	9.1	2.117
1162	16.0	1.40	51.0	47.24	19.7	9.0	11.9	1.509
1163	16.0	1.60	24.0	48.22	12.5	6.5	9.6	4.185
1164	16.0	1.60	42.0	50.47	20.5	10.0	15.2	2.352
1165	16.0	1.60	71.0	49.69	34.0	16.0	24.8	1.343
1166	16.0	2.00	20.0	90.06	12.8	6.0	11.0	12.544
1167	16.0	2.00	37.0	90.06	22.6	10.0	19.0	6.252
1168	16.0	2.00	63.0	91.73	37.3	16.0	31.0	3.567
1169	16.0	2.90	45.0	249.9	35.8	12.0	33.4	27.048
1170	17.0	1.80	25.0	64.68	13.6	6.5	10.8	5.694
1171	17.0	1.80	42.0	63.80	22.1	10.0	17.1	3.205
1172	17.0	1.80	72.0	64.78	36.7	16.0	27.9	1.833
1173	17.0	3.20	52.0	297.92	42.4	13.0	40.0	31.164
1174	18.0	1.60	32.0	44.00	14.7	7.0	10.4	2.548
1175	18.0	1.60	57.0	45.57	24.7	11.0	16.8	1.411
1176	18.0	2.30	22.0	115.64	14.5	6.0	12.7	15.484
1177	18.0	2.30	41.0	118.58	25.7	10.0	21.9	7.752
1178	18.0	2.30	70.0	121.52	42.6	16.0	35.7	4.430

外径：19mm～24mm

製品コード	外径（mm）	線径（mm）	自由長さ（mm）	許容荷重（N）	許容荷重時高さ（mm）	総巻数	密着高さ（mm）	ばね定数（N/mm）
1179	19.0	1.40	43.0	29.11	16.5	7.5	9.8	1.098
1180	19.0	1.40	84.0	29.20	30.8	13.0	17.5	0.549
1181	19.0	2.00	28.0	79.48	15.2	6.5	12.0	6.203
1182	19.0	2.00	44.0	77.42	23.2	9.5	18.0	3.724
1183	19.0	2.00	81.0	79.87	41.1	16.0	31.0	1.999
1184	20.0	1.60	48.0	54.19	18.0	7.0	10.4	1.803
1185	20.0	1.60	105.0	55.76	37.3	13.0	20.0	0.823
1186	20.0	1.80	35.0	55.76	16.4	7.0	11.7	2.989
1187	20.0	1.80	58.0	56.25	26.0	10.5	18.0	1.754
1188	20.0	2.30	28.0	108.78	16.7	6.5	13.8	9.604
1189	20.0	2.30	44.0	106.82	25.5	9.5	20.7	5.772
1190	20.0	2.30	78.0	104.86	44.0	16.0	35.7	3.087
1191	20.0	2.60	24.0	144.06	16.3	6.0	14.3	18.620
1192	20.0	2.60	45.0	150.92	28.7	10.0	24.7	9.261
1193	20.0	2.60	71.0	152.88	44.3	15.0	37.7	5.723
1194	20.0	2.90	23.0	201.88	16.8	5.75	15.2	32.340
1195	20.0	2.90	45.0	210.70	31.1	10.0	27.6	15.190
1196	20.0	2.90	77.0	221.48	51.4	16.0	45.0	8.663
1197	21.0	3.20	26.0	312.62	18.7	5.75	16.8	42.532
1198	21.0	3.20	51.0	327.32	34.6	10.0	30.4	19.894
1199	21.0	3.20	82.0	295.96	56.0	16.0	49.6	11.368
1200	22.0	1.80	40.0	49.49	17.4	7.0	11.7	2.185
1201	22.0	1.80	85.0	49.69	34.8	13.0	22.5	0.990
1202	22.0	2.00	38.0	68.60	18.0	7.0	13.0	3.430
1203	22.0	2.00	66.0	68.60	30.0	11.0	21.0	1.901
1204	24.0	2.30	38.0	93.49	19.1	6.75	14.4	4.949
1205	24.0	2.30	69.0	93.49	33.4	11.0	24.2	2.607
1206	24.0	2.60	33.0	124.46	19.0	6.5	15.6	8.918
1207	24.0	2.60	53.0	126.42	29.3	9.5	23.4	5.331
1208	24.0	2.60	95.0	125.44	51.0	16.0	40.3	2.852
1209	24.0	2.90	31.0	174.44	19.5	6.25	16.7	15.190
1210	24.0	2.90	51.0	170.52	31.1	9.5	26.1	8.575
1211	24.0	2.90	91.0	169.54	54.3	16.0	45.0	4.616

外径：26mm～36mm

製品コード	外径（mm）	線径（mm）	自由長さ（mm）	許容荷重（N）	許容荷重時高さ（mm）	総巻数	密着高さ（mm）	ばね定数（N/mm）
1212	26.0	2.00	50.0	58.70	20.4	7.0	13.0	1.980
1213	26.0	2.00	97.0	58.90	37.5	12.0	23.0	0.990
1214	28.0	2.30	50.0	79.18	22.0	7.0	15.0	2.832
1215	28.0	2.30	98.0	80.95	40.6	12.0	26.5	1.411
1216	28.0	2.60	44.0	111.72	21.8	6.75	16.3	5.037
1217	28.0	2.60	75.0	110.74	35.6	10.5	26.0	2.813
1218	28.0	3.20	36.0	195.02	22.0	6.25	18.4	13.916
1219	28.0	3.20	61.0	201.88	35.3	9.5	28.8	7.860
1220	28.0	3.20	102.0	201.88	57.5	15.0	46.4	4.537
1221	30.0	2.90	47.0	147.98	24.0	6.75	18.1	6.419
1222	30.0	2.90	81.0	148.96	39.5	10.5	29.0	3.587
1223	32.0	2.60	57.0	98.98	25.0	7.0	16.9	3.087
1224	32.0	2.60	110.0	98.98	46.1	12.0	29.9	1.548
1225	32.0	3.20	46.0	179.34	24.6	6.5	19.2	8.359
1226	32.0	3.20	82.0	176.40	42.1	10.5	32.0	4.430
1227	36.0	2.90	63.0	126.42	27.2	6.75	18.1	3.528
1228	36.0	2.90	126.0	123.48	52.3	12.0	33.4	1.676
1229	36.0	3.20	57.0	160.72	27.1	6.75	20.0	5.370
1230	36.0	3.20	109.0	158.76	50.0	11.5	35.2	2.685

開発秘話

スーパースプリングは、オーダーメイドが一般的であったスプリングを先駆けて規格化した標準規格ばねのベストセラーです。

型番リスト

表示件数

型番

自由高 Hf

(mm)

コイル外径 OD

(φ)

線径

(φ)

許容荷重（範囲指定）

(N)

許容荷重 P

(N)

ばね定数

(N/mm)

密着長

(mm)

端面状態

許容荷重時高さ H2

(mm)

総巻数 N

パック内個数

容量(ml)

高さ(mm)

外径(mm)

目盛間隔(ml)

RoHS?

最小発注数量

6	2	0.2	～1.50	0.98	0.314	2.1	両端研磨なし	2.88	9.5	20	-	-	-	-	10	1パック 20個入り
12	2	0.2	～1.50	1.03	0.157	3.6	両端研磨なし	5.44	17	20	-	-	-	-	10	1パック 20個入り
5.5	2	0.23	～1.50	1.42	0.578	2.4	両端研磨なし	3.04	9.5	20	-	-	-	-	10	1パック 20個入り
10	2	0.23	～1.50	1.42	0.284	4.2	両端研磨なし	5	17	20	-	-	-	-	10	1パック 20個入り
4.5	2.5	0.2	～1.50	0.83	0.323	1.3	両端研磨なし	1.92	5.5	20	-	-	-	-	10	1パック 20個入り
7	2.5	0.2	～1.50	0.88	0.206	1.7	両端研磨なし	2.71	7.5	20	-	-	-	-	10	1パック 20個入り
8	2.5	0.2	～1.50	0.83	0.176	1.9	両端研磨なし	3.28	8.5	20	-	-	-	-	10	1パック 20個入り
4	2.5	0.23	～1.50	1.18	0.588	1.5	両端研磨なし	2	5.5	20	-	-	-	-	10	1パック 20個入り
9	2.5	0.23	～1.50	1.23	0.274	2.5	両端研磨なし	4.53	9.5	20	-	-	-	-	10	1パック 20個入り
9	2.5	0.26	1.51～4.50	1.67	0.372	3.3	両端研磨なし	4.53	11.5	20	-	-	-	-	10	1パック 20個入り
17	2.5	0.26	1.51～4.50	1.76	0.196	5.5	両端研磨なし	8	20	20	10	155	22.5	0.1	10	1パック 20個入り
11	3	0.2	～1.50	0.69	0.098	1.9	両端研磨なし	4	8.5	20	-	-	-	-	10	1パック 20個入り
7	3	0.23	～1.50	0.98	0.235	1.8	両端研磨なし	2.83	6.75	20	-	-	-	-	10	1パック 20個入り
13	3	0.23	～1.50	0.98	0.118	2.9	両端研磨なし	4.67	11.5	20	-	-	-	-	10	1パック 20個入り
9	3	0.29	1.51～4.50	1.96	0.412	3.1	両端研磨なし	4.24	9.5	20	-	-	-	-	10	1パック 20個入り
7	3	0.32	1.51～4.50	2.55	0.784	2.9	両端研磨なし	3.75	8	20	-	-	-	-	10	1パック 20個入り
9.5	3	0.35	1.51～4.50	3.22	0.764	4.2	両端研磨なし	5.28	11	20	-	-	-	-	10	1パック 20個入り
15	3.5	0.2	～1.50	0.62	0.059	1.9	両端研磨なし	4.9	8.5	20	-	-	-	-	10	1パック 20個入り
13	3.5	0.23	～1.50	0.93	0.108	2.2	両端研磨なし	4.36	8.5	20	-	-	-	-	10	1パック 20個入り
5.5	3.5	0.26	～1.50	1.23	0.392	1.6	両端研磨なし	2.38	5	20	-	-	-	-	10	1パック 20個入り
10	3.5	0.26	～1.50	1.23	0.196	2.4	両端研磨なし	3.75	8	20	-	-	-	-	10	1パック 20個入り
13	3.5	0.26	～1.50	1.27	0.157	2.8	両端研磨なし	4.88	9.5	20	-	-	-	-	10	1パック 20個入り
20	3.5	0.26	～1.50	1.27	0.098	3.9	両端研磨なし	7	14	20	-	-	-	-	10	1パック 20個入り
6	3.5	0.29	1.51～4.50	1.76	0.49	2	両端研磨なし	2.4	5.75	20	-	-	-	-	10	1パック 20個入り
12	3.5	0.29	1.51～4.50	1.76	0.245	3.1	両端研磨なし	4.8	9.5	20	-	-	-	-	10	1パック 20個入り
10	3.5	0.4	1.51～4.50	4.12	0.921	4.4	両端研磨なし	5.53	10	20	-	-	-	-	10	1パック 20個入り
16	4	0.23	～1.50	0.78	0.069	2.2	両端研磨なし	4.57	8.5	20	-	-	-	-	10	1パック 20個入り
15	4	0.26	～1.50	1.18	0.118	2.5	両端研磨なし	5	8.5	20	-	-	-	-	10	1パック 20個入り
10	4	0.29	1.51～4.50	1.57	0.255	2.3	両端研磨なし	3.85	6.75	20	-	-	-	-	10	1パック 20個入り
19	4	0.29	1.51～4.50	1.57	0.127	3.7	両端研磨なし	6.7	11.5	20	-	-	-	-	10	1パック 20個入り
6.5	4	0.32	1.51～4.50	2.01	0.559	2	両端研磨なし	2.9	5.25	20	-	-	-	-	10	1パック 20個入り
12	4	0.32	1.51～4.50	2.01	0.274	3.1	両端研磨なし	4.7	8.5	20	-	-	-	-	10	1パック 20個入り
6.5	4	0.35	1.51～4.50	2.55	0.755	2.3	両端研磨なし	3.12	5.5	20	-	-	-	-	10	1パック 20個入り
13	4	0.35	1.51～4.50	2.65	0.353	3.7	両端研磨なし	5.5	9.5	20	-	-	-	-	10	1パック 20個入り
12	4	0.45	4.51～8.50	5.19	0.931	5.2	両端研磨なし	6.42	10.5	20	-	-	-	-	10	1パック 20個入り
11	4	0.5	4.51～8.50	6.22	1.48	5.8	両端研磨なし	6.8	10.5	20	-	-	-	-	10	1パック 20個入り
23	4	0.5	4.51～8.50	6.96	0.696	10.5	両端研磨なし	13	20	20	-	-	-	-	10	1パック 20個入り
16	4.5	0.29	～1.50	1.32	0.127	2.8	両端研磨なし	5.62	8.5	20	-	-	-	-	10	1パック 20個入り
10	4.5	0.32	1.51～4.50	1.76	0.284	2.4	両端研磨なし	3.8	6.25	20	-	-	-	-	10	1パック 20個入り
19	4.5	0.32	1.51～4.50	1.76	0.147	3.7	両端研磨なし	7	10.5	20	-	-	-	-	10	1パック 20個入り
10	4.5	0.35	1.51～4.50	2.21	0.382	2.7	両端研磨なし	4.23	6.75	20	-	-	-	-	10	1パック 20個入り
18	4.5	0.35	1.51～4.50	2.21	0.196	4.2	両端研磨なし	6.75	11	20	-	-	-	-	10	1パック 20個入り
7	4.5	0.4	1.51～4.50	3.19	0.911	2.6	両端研磨なし	3.51	5.5	20	-	-	-	-	10	1パック 20個入り
14	4.5	0.4	1.51～4.50	3.33	0.421	4.2	両端研磨なし	6.1	9.5	20	-	-	-	-	10	1パック 20個入り
12	4.5	0.55	4.51～8.50	6.91	1.499	6.3	両端研磨なし	7.4	10.5	20	-	-	-	-	10	1パック 20個入り
12	4.5	0.6	4.51～8.50	7.94	2.087	7.2	両端研磨なし	8.2	11	20	-	-	-	-	10	1パック 20個入り
19	5	0.26	～1.50	0.88	0.069	2.2	両端研磨なし	6.14	7.5	20	-	-	-	-	10	1パック 20個入り
20	5	0.29	～1.50	1.23	0.088	2.8	両端研磨なし	6.11	8.5	20	-	-	-	-	10	1パック 20個入り
17	5	0.32	1.51～4.50	1.67	0.147	2.9	両端研磨なし	5.67	8	20	-	-	-	-	10	1パック 20個入り
30	5	0.32	1.51～4.50	1.67	0.078	4.5	両端研磨なし	8.75	13	20	-	-	-	-	10	1パック 20個入り
16	5	0.35	1.51～4.50	2.01	0.196	3.4	両端研磨なし	5.75	8.5	20	-	-	-	-	10	1パック 20個入り
10	5	0.4	1.51～4.50	2.79	0.5	3	両端研磨なし	4.41	6.5	20	-	-	-	-	10	1パック 20個入り
20	5	0.4	1.51～4.50	3.04	0.255	4.8	両端研磨なし	8.08	11	20	-	-	-	-	10	1パック 20個入り
8	5	0.45	1.51～4.50	4.31	1.068	3	両端研磨なし	4	5.5	20	-	-	-	-	10	1パック 20個入り
14	5	0.45	1.51～4.50	4.07	0.529	4.5	両端研磨なし	6.31	9	20	-	-	-	-	10	1パック 20個入り
7.5	5	0.5	4.51～8.50	5.73	1.686	3.3	両端研磨なし	4.1	5.5	20	-	-	-	-	10	1パック 20個入り
13	5	0.5	4.51～8.50	5.39	0.843	5	両端研磨なし	6.6	9	20	-	-	-	-	10	1パック 20個入り
13	5	0.65	8.51～16.00	9.6	2.185	7.5	両端研磨なし	8.6	10.5	20	-	-	-	-	10	1パック 20個入り
13	5	0.7	8.51～16.00	10.68	2.881	8.4	両端研磨なし	9.3	11	20	-	-	-	-	10	1パック 20個入り
21	5.5	0.32	～1.50	1.42	0.098	3.1	両端研磨なし	6.6	8.5	20	-	-	-	-	10	1パック 20個入り

通常単価(税別) (税込単価)	通常出荷日

1,806円 ( 1,987円 )	在庫品1日目当日出荷可能
1,806円 ( 1,987円 )	3日目
1,806円 ( 1,987円 )	在庫品1日目当日出荷可能
1,806円 ( 1,987円 )	2日目
1,806円 ( 1,987円 )	在庫品1日目当日出荷可能
1,806円 ( 1,987円 )	2日目
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,806円 ( 1,987円 )	2日目
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,806円 ( 1,987円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,806円 ( 1,987円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,739円 ( 1,913円 )	3日目
1,806円 ( 1,987円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,739円 ( 1,913円 )	在庫品1日目当日出荷可能
1,806円 ( 1,987円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,806円 ( 1,987円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,739円 ( 1,913円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,739円 ( 1,913円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,806円 ( 1,987円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,806円 ( 1,987円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,806円 ( 1,987円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,806円 ( 1,987円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能

基本情報

基本情報

日本バネ工業会規格（JSMA No.7 - 円筒形圧縮コイルバネ）に準拠した丸線コイルスプリング。
【特長】
・材質：ステンレス鋼線 SUS 304-WPB。
【用途】
・この規格は、一般に使用する冷間で形成される円筒形圧縮コイルばね。
・円形断面の材料を使用し、材料の直径0.2～3.2mmの範囲のばねを規定したものである。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コイルスプリング用ワッシャ SSWB
「Kシリーズ　圧縮コイルばね」と使用可能なコイルスプリング用ワッシャ SSWB。
ミスミ
スプリングガイドピン
「Kシリーズ　圧縮コイルばね」を案内するスプリングガイドピン。
ミスミ
スプリングユニット用フランジ
「Kシリーズ　圧縮コイルばね」と使用可能なスプリングユニット用フランジ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Kシリーズ圧縮コイルばね（押しばね）のレビュー

4.6平均満足度：4.65件のレビュー

星5
60%
星4
40%
星3
0%
星2
0%
星1
0%

工具製品の部品として

満足度：5.02020/02/03

製造ロット数が少ない工具製品の圧縮コイルばね部品に採用しました。今までは、わざわざ特注仕様で外注で製作していましたが、こ...もっと読む

1人が参考にしています。

メンテンンス

満足度：4.02018/02/06

使用する数が少量で良いにも関わらず、通常の仕入先から購入すると最小発注数が500ヶとなるが、送料も負担無く少量で購入出来...もっと読む

1人が参考にしています。

設備

満足度：5.02022/10/26

この商品は自社の設備に使用しました。設備自体の規格の変更を図る必要がありましたので、類似部品が使用されていたのを、この商...もっと読む

0人が参考にしています。

社内治具

満足度：4.02022/07/14

まとめて注文できるのが良い。今までは、送料かかってもメーカーに依頼していた。

0人が参考にしています。

製品

満足度：5.02022/06/22

この商品は製品の部品のズレ止めに使用しているものになりますが、基本的にはスペック通りに使用できていますので、問題等はない...もっと読む

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

QRoHS対応品ですか？

全サイズRoHs対応品となります。

QREACH規則のSVHC物質は使用していませんか？

全サイズSVHC物質は含有されておりません。

この商品を見た人は、こんな商品も見ています

	今見ている商品 Kシリーズ圧縮コイルばね（押しばね）	圧縮バネ Kシリーズ	DSシリーズ圧縮コイルばね（押しばね）	圧縮コイルばね SUS304-WPB	チタン合金ばね圧縮ばね	押しスプリング（SUS304）
メーカー	ケーエス産業	新生発条工業	ケーエス産業	トラスコ中山	サミニ	エスコ
通常価格	1,667円-	274円 -	1,739円 -	790円 -	3,321円 -	488円 -
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目〜	1日目〜	在庫品1日目	1日目〜
種類	丸線	丸線	-	丸線	丸線	丸線
材質	SUS304WPB	硬鋼SWC	-	SUS304-WPB	Ti-22v-4Al(β型チタン合金線）	ステンレス線
