DSシリーズ圧縮コイルばね（押しばね）【1～20個入り】

Name: DSシリーズ 圧縮コイルばね（押しばね）【1～20個入り】
Brand: ケーエス産業
SKU: 221000746844
Rating: 4.6 (5 reviews)

カタログ |

通常単価(税別): 1,739円～9,278円特別価格

税込単価: 1,913円～10,206円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～39日目一部当日出荷可能

材質をばね用ステンレス線に変更して作成した円筒形圧縮コイルばね。【特長】・Dシリーズ（DIN 2098...

詳細を確認

4.64.6

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

ケーエス産業

Dシリーズ圧縮コイルばね（DIN 2098規格）

通常価格(税別)： 1,667円 (税込価格：1,834円)

通常出荷日：在庫品1日目

よく一緒に見られています

ケーエス産業

Kシリーズ圧縮コイルばね（押しばね）

通常価格(税別)： 1,667円 (税込価格：1,834円)

通常出荷日：在庫品1日目

未確定：候補が246型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

巻方向	右巻
端部形状	クローズドエンド 0.5mm以上研削
外径	JIS B2704-2冷間成形圧縮コイルばねのコイル直径の許容差の2級による
自由高さ	参考値とし、許容差をつけない
最大荷重（N）	JIS B2704-2冷間成形圧縮コイルばねの指定高さ時の許容差の2級による
ばね定数	参考値とし、許容差をつけない
密着高さ	参考値とし、許容差をつけない
低温焼鈍	性能向上のため、ばね成形後、低温焼鈍を施す
使用温度限界	-30℃～+200℃
ばねの寿命	使用上の目安として許容荷重を表示した。これはJIS B2704を参考に許容ねじり応力を約80%として算出してあるが、寿命保証の意味ではない。ばねは使用状態における上限応力と下限応力の関係から必要な繰り返し数（寿命）を考慮して、この許容荷重以下の適当な荷重を選定してください。参考：JIS B2704-1コイルばね - 第1部：圧縮及び引張コイルばね基本計算方法

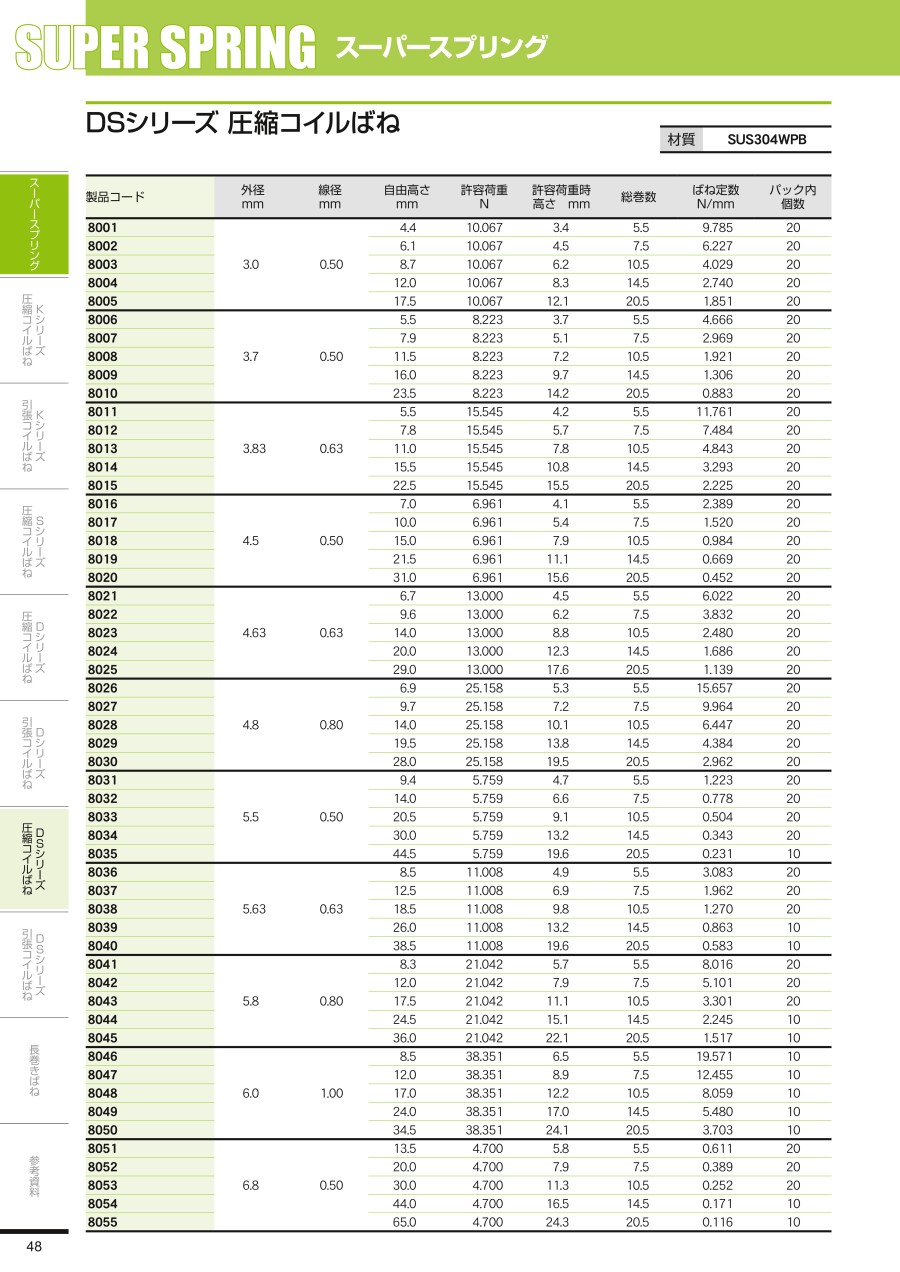

規格表

外径：3～4.8mm

製品コード	外径（mm）	線経（mm）	自由長さ（mm）	許容荷重（N）	許容荷重時高さ（mm）	総巻数	ばね定数（N/mm）
8001	3	0.5	4.4	10.067	3.4	5.5	9.785
8002	3	0.5	6.1	10.067	4.5	7.5	6.227
8003	3	0.5	8.7	10.067	6.2	10.5	4.029
8004	3	0.5	12	10.067	8.3	14.5	2.74
8005	3	0.5	17.5	10.067	12.1	20.5	1.851
8006	3.7	0.5	5.5	8.223	3.7	5.5	4.666
8007	3.7	0.5	7.9	8.223	5.1	7.5	2.969
8008	3.7	0.5	11.5	8.223	7.2	10.5	1.921
8009	3.7	0.5	16	8.223	9.7	14.5	1.306
8010	3.7	0.5	23.5	8.223	14.2	20.5	0.883
8011	3.83	0.63	5.5	15.545	4.2	5.5	11.761
8012	3.83	0.63	7.8	15.545	5.7	7.5	7.484
8013	3.83	0.63	11	15.545	7.8	10.5	4.843
8014	3.83	0.63	15.5	15.545	10.8	14.5	3.293
8015	3.83	0.63	22.5	15.545	15.5	20.5	2.225
8016	4.5	0.5	7	6.961	4.1	5.5	2.389
8017	4.5	0.5	10	6.961	5.4	7.5	1.52
8018	4.5	0.5	15	6.961	7.9	10.5	0.984
8019	4.5	0.5	21.5	6.961	11.1	14.5	0.669
8020	4.5	0.5	31	6.961	15.6	20.5	0.452
8021	4.63	0.63	6.7	13	4.5	5.5	6.022
8022	4.63	0.63	9.6	13	6.2	7.5	3.832
8023	4.63	0.63	14	13	8.8	10.5	2.48
8024	4.63	0.63	20	13	12.3	14.5	1.686
8025	4.63	0.63	29	13	17.6	20.5	1.139
8026	4.8	0.8	6.9	25.158	5.3	5.5	15.657
8027	4.8	0.8	9.7	25.158	7.2	7.5	9.964
8028	4.8	0.8	14	25.158	10.1	10.5	6.447
8029	4.8	0.8	19.5	25.158	13.8	14.5	4.384
8030	4.8	0.8	28	25.158	19.5	20.5	2.962

外径：5.5～6.93mm

製品コード	外径（mm）	線経（mm）	自由長さ（mm）	許容荷重（N）	許容荷重時高さ（mm）	総巻数	ばね定数（N/mm）
8031	5.5	0.5	9.4	5.759	4.7	5.5	1.223
8032	5.5	0.5	14	5.759	6.6	7.5	0.778
8033	5.5	0.5	20.5	5.759	9.1	10.5	0.504
8034	5.5	0.5	30	5.759	13.2	14.5	0.343
8035	5.5	0.5	44.5	5.759	19.6	20.5	0.231
8036	5.63	0.63	8.5	11.008	4.9	5.5	3.083
8037	5.63	0.63	12.5	11.008	6.9	7.5	1.962
8038	5.63	0.63	18.5	11.008	9.8	10.5	1.27
8039	5.63	0.63	26	11.008	13.2	14.5	0.863
8040	5.63	0.63	38.5	11.008	19.6	20.5	0.583
8041	5.8	0.8	8.3	21.042	5.7	5.5	8.016
8042	5.8	0.8	12	21.042	7.9	7.5	5.101
8043	5.8	0.8	17.5	21.042	11.1	10.5	3.301
8044	5.8	0.8	24.5	21.042	15.1	14.5	2.245
8045	5.8	0.8	36	21.042	22.1	20.5	1.517
8046	6	1	8.5	38.351	6.5	5.5	19.571
8047	6	1	12	38.351	8.9	7.5	12.455
8048	6	1	17	38.351	12.2	10.5	8.059
8049	6	1	24	38.351	17	14.5	5.48
8050	6	1	34.5	38.351	24.1	20.5	3.703
8051	6.8	0.5	13.5	4.7	5.8	5.5	0.611
8052	6.8	0.5	20	4.7	7.9	7.5	0.389
8053	6.8	0.5	30	4.7	11.3	10.5	0.252
8054	6.8	0.5	44	4.7	16.5	14.5	0.171
8055	6.8	0.5	65	4.7	24.3	20.5	0.116
8056	6.93	0.63	11.5	9.034	5.6	5.5	1.541
8057	6.93	0.63	17	9.034	7.8	7.5	0.981
8058	6.93	0.63	25.5	9.034	11.3	10.5	0.635
8059	6.93	0.63	36.5	9.034	15.6	14.5	0.432
8060	6.93	0.63	54	9.034	23	20.5	0.292

外径：7.1～9mm

製品コード	外径（mm）	線経（mm）	自由長さ（mm）	許容荷重（N）	許容荷重時高さ（mm）	総巻数	ばね定数（N/mm）
8061	7.1	0.8	10.5	17.673	6.1	5.5	4.007
8062	7.1	0.8	15.5	17.673	8.6	7.5	2.55
8063	7.1	0.8	23	17.673	12.3	10.5	1.65
8064	7.1	0.8	33	17.673	17.2	14.5	1.122
8065	7.1	0.8	48	17.673	24.7	20.5	0.758
8066	7.3	1	10	31.822	6.7	5.5	9.784
8067	7.3	1	14.5	31.822	9.4	7.5	6.226
8068	7.3	1	21.5	31.822	13.6	10.5	4.029
8069	7.3	1	30.5	31.822	18.9	14.5	2.739
8070	7.3	1	43.5	31.822	26.3	20.5	1.851
8071	7.55	1.25	12	57.962	9.6	5.5	23.886
8072	7.55	1.25	17	57.962	13.2	7.5	15.2
8073	7.55	1.25	25	57.962	19.1	10.5	9.836
8074	7.55	1.25	35.5	57.962	26.8	14.5	6.688
8075	7.55	1.25	51.5	57.962	38.7	20.5	4.519
8076	8.63	0.63	16	7.312	6.3	5.5	0.753
8077	8.63	0.63	24.5	7.312	9.2	7.5	0.479
8078	8.63	0.63	37	7.312	13.4	10.5	0.31
8079	8.63	0.63	55	7.312	20.3	14.5	0.211
8080	8.63	0.63	80.5	7.312	29.2	20.5	0.142
8081	8.8	0.8	14.5	14.392	7.1	5.5	1.957
8082	8.8	0.8	21.5	14.392	9.9	7.5	1.245
8083	8.8	0.8	32	14.392	14.1	10.5	0.806
8084	8.8	0.8	47	14.392	20.7	14.5	0.548
8085	8.8	0.8	68	14.392	29.1	20.5	0.37
8086	9	1	13	26.52	7.4	5.5	4.778
8087	9	1	19	26.52	10.3	7.5	3.041
8088	9	1	28.5	26.52	15	10.5	1.967
8089	9	1	40.5	26.52	20.7	14.5	1.338
8090	9	1	59	26.52	29.7	20.5	0.904

外径：9.25～11.6mm

製品コード	外径（mm）	線経（mm）	自由長さ（mm）	許容荷重（N）	許容荷重時高さ（mm）	総巻数	ばね定数（N/mm）
8091	9.25	1.25	15	47.721	10.9	5.5	11.665
8092	9.25	1.25	22	47.721	15.6	7.5	7.423
8093	9.25	1.25	33	47.721	23.1	10.5	4.803
8094	9.25	1.25	47.5	47.721	32.9	14.5	3.266
8095	9.25	1.25	69	47.721	47.4	20.5	2.207
8096	9.6	1.6	14.5	92.043	11.6	5.5	31.314
8097	9.6	1.6	21.5	92.043	16.9	7.5	19.927
8098	9.6	1.6	31.5	92.043	24.4	10.5	12.894
8099	9.6	1.6	45	92.043	34.5	14.5	8.768
8100	9.6	1.6	65.5	92.043	50	20.5	5.924
8101	10.8	0.8	20	11.834	8.2	5.5	1.002
8102	10.8	0.8	30	11.834	11.4	7.5	0.638
8103	10.8	0.8	45.5	11.834	16.8	10.5	0.413
8104	10.8	0.8	66	11.834	23.8	14.5	0.281
8105	10.8	0.8	96.5	11.834	34.1	20.5	0.19
8106	11	1	17.5	21.939	8.5	5.5	2.446
8107	11	1	26	21.939	11.9	7.5	1.557
8108	11	1	39	21.939	17.2	10.5	1.007
8109	11	1	56	21.939	24	14.5	0.685
8110	11	1	81.5	21.939	34.1	20.5	0.463
8111	11.25	1.25	20	40.4	13.2	5.5	5.973
8112	11.25	1.25	29.5	40.4	18.9	7.5	3.801
8113	11.25	1.25	44.5	40.4	28.1	10.5	2.459
8114	11.25	1.25	64	40.4	39.8	14.5	1.672
8115	11.25	1.25	93.5	40.4	57.7	20.5	1.13
8116	11.6	1.6	18.5	76.984	13.7	5.5	16.033
8117	11.6	1.6	27	76.984	19.5	7.5	10.203
8118	11.6	1.6	40.5	76.984	28.8	10.5	6.602
8119	11.6	1.6	58.5	76.984	41.4	14.5	4.489
8120	11.6	1.6	85	76.984	59.6	20.5	3.033

外径：12～15mm

製品コード	外径（mm）	線経（mm）	自由長さ（mm）	許容荷重（N）	許容荷重時高さ（mm）	総巻数	ばね定数（N/mm）
8121	12	2	18	136.15	14.5	5.5	39.143
8122	12	2	26.5	136.15	21	7.5	24.909
8123	12	2	38.5	136.15	30.1	10.5	16.118
8124	12	2	55	136.15	42.6	14.5	10.96
8125	12	2	79.5	136.15	61.1	20.5	7.405
8126	13.5	1	24	18.04	9.6	5.5	1.253
8127	13.5	1	36.5	18.04	13.9	7.5	0.797
8128	13.5	1	55.5	18.04	20.5	10.5	0.516
8129	13.5	1	80.5	18.04	29.1	14.5	0.351
8130	13.5	1	115	18.04	38.8	20.5	0.237
8131	13.75	1.25	27	34.35	15.8	5.5	3.058
8132	13.75	1.25	41.5	34.35	23.8	7.5	1.946
8133	13.75	1.25	62.5	34.35	35.2	10.5	1.259
8134	13.75	1.25	90.5	34.35	50.4	14.5	0.856
8135	13.75	1.25	130	34.35	70.6	20.5	0.579
8136	14.1	1.6	24	65.176	16.1	5.5	8.209
8137	14.1	1.6	36	65.176	23.5	7.5	5.224
8138	14.1	1.6	53.5	65.176	34.2	10.5	3.38
8139	14.1	1.6	78	65.176	49.6	14.5	2.298
8140	14.1	1.6	115	65.176	73	20.5	1.553
8141	14.5	2	22.5	113.87	16.8	5.5	20.041
8142	14.5	2	33	113.87	24.1	7.5	12.753
8143	14.5	2	49.5	113.87	35.7	10.5	8.252
8144	14.5	2	71	113.87	50.7	14.5	5.612
8145	14.5	2	105	113.87	75	20.5	3.792
8146	15	2.5	22	203.74	17.8	5.5	48.929
8147	15	2.5	32	203.74	25.5	7.5	31.136
8148	15	2.5	47.5	203.74	37.4	10.5	20.147
8149	15	2.5	67.5	203.74	52.6	14.5	13.7
8150	15	2.5	98	203.74	76	20.5	9.257

外径：17.25～21.6mm

製品コード	外径（mm）	線経（mm）	自由長さ（mm）	許容荷重（N）	許容荷重時高さ（mm）	総巻数	ばね定数（N/mm）
8151	17.25	1.25	40.5	26.84	22.1	5.5	1.458
8152	17.25	1.25	62	26.84	33.1	7.5	0.928
8153	17.25	1.25	94	26.84	49.3	10.5	0.6
8154	17.25	1.25	140	26.84	74.2	14.5	0.408
8155	17.25	1.25	205	26.84	107.7	20.5	0.276
8156	17.6	1.6	34	52.653	20.5	5.5	3.914
8157	17.6	1.6	51.5	52.653	30.4	7.5	2.491
8158	17.6	1.6	77.5	52.653	44.8	10.5	1.612
8159	17.6	1.6	110	52.653	62	14.5	1.096
8160	17.6	1.6	165	52.653	93.9	20.5	0.741
8161	18	2	30	94.15	20.1	5.5	9.556
8162	18	2	45	94.15	29.5	7.5	6.081
8163	18	2	68	94.15	44.1	10.5	3.935
8164	18	2	98	94.15	62.8	14.5	2.676
8165	18	2	145	94.15	92.9	20.5	1.808
8166	18.5	2.5	27.5	166.41	20.4	5.5	23.331
8167	18.5	2.5	41	166.41	29.8	7.5	14.847
8168	18.5	2.5	61	166.41	43.7	10.5	9.607
8169	18.5	2.5	88	166.41	62.5	14.5	6.533
8170	18.5	2.5	130	166.41	92.3	20.5	4.414
8171	19.2	3.2	27.5	319.08	22.4	5.5	62.629
8172	19.2	3.2	40	319.08	32	7.5	39.855
8173	19.2	3.2	59	319.08	46.6	10.5	25.788
8174	19.2	3.2	83.5	319.08	65.3	14.5	17.536
8175	19.2	3.2	120	319.08	93.1	20.5	11.849
8176	21.6	1.6	48	43.295	26.4	5.5	2.004
8177	21.6	1.6	73.5	43.295	39.6	7.5	1.275
8178	21.6	1.6	110	43.295	57.5	10.5	0.825
8179	21.6	1.6	165	43.295	87.8	14.5	0.561
8180	21.6	1.6	240	43.295	125.8	20.5	0.379

外径：22～27.5mm

製品コード	外径（mm）	線経（mm）	自由長さ（mm）	許容荷重（N）	許容荷重時高さ（mm）	総巻数	ばね定数（N/mm）
8181	22	2	41	77.88	25.1	5.5	4.893
8182	22	2	62	77.88	37	7.5	3.114
8183	22	2	94	77.88	55.3	10.5	2.015
8184	22	2	135	77.88	78.2	14.5	1.37
8185	22	2	200	77.88	115.9	20.5	0.926
8186	22.5	2.5	36	140.89	24.2	5.5	11.945
8187	22.5	2.5	54	140.89	35.5	7.5	7.602
8188	22.5	2.5	81.5	140.89	52.9	10.5	4.919
8189	22.5	2.5	120	140.89	77.9	14.5	3.345
8190	22.5	2.5	175	140.89	112.7	20.5	2.26
8191	23.2	3.2	33.5	266.88	25.2	5.5	32.066
8192	23.2	3.2	49.5	266.88	36.4	7.5	20.406
8193	23.2	3.2	74	266.88	53.8	10.5	13.204
8194	23.2	3.2	105	266.88	75.3	14.5	8.978
8195	23.2	3.2	155	266.88	111	20.5	6.067
8196	24	4	33.5	475.55	27.4	5.5	78.286
8197	24	4	49	475.55	39.5	7.5	49.818
8198	24	4	72	475.55	57.2	10.5	32.235
8199	24	4	105	475.55	83.3	14.5	21.92
8200	24	4	150	475.55	117.9	20.5	14.811
8201	27	2	58	64.04	32.4	5.5	2.505
8202	27	2	88.5	64.04	48.3	7.5	1.594
8203	27	2	135	64.04	72.9	10.5	1.032
8204	27	2	195	64.04	103.7	14.5	0.701
8205	27	2	290	64.04	154.9	20.5	0.474
8206	27.5	2.5	49	116.55	29.9	5.5	6.116
8207	27.5	2.5	74.5	116.55	44.6	7.5	3.892
8208	27.5	2.5	115	116.55	68.7	10.5	2.518
8209	27.5	2.5	165	116.55	96.9	14.5	1.713
8210	27.5	2.5	240	116.55	139.3	20.5	1.157

外径：28.2～36mm

製品コード	外径（mm）	線経（mm）	自由長さ（mm）	許容荷重（N）	許容荷重時高さ（mm）	総巻数	ばね定数（N/mm）
8211	28.2	3.2	42.5	225.94	28.7	5.5	16.418
8212	28.2	3.2	63.5	225.94	41.9	7.5	10.448
8213	28.2	3.2	94.5	225.94	61.1	10.5	6.76
8214	28.2	3.2	135	225.94	85.8	14.5	4.597
8215	28.2	3.2	200	225.94	127.3	20.5	3.106
8216	29	4	41	397.75	31.1	5.5	40.082
8217	29	4	60.5	397.75	44.9	7.5	25.507
8218	29	4	89.5	397.75	65.4	10.5	16.504
8219	29	4	130	397.75	94.6	14.5	11.223
8220	29	4	185	397.75	132.5	20.5	7.583
8221	30	5	41	707.1	33.8	5.5	97.857
8222	30	5	60	707.1	48.6	7.5	62.273
8223	30	5	87.5	707.1	70	10.5	40.294
8224	30	5	125	707.1	99.2	14.5	27.4
8225	30	5	180	707.1	141.8	20.5	18.514
8226	34.5	2.5	71.5	93.59	39.4	5.5	2.916
8227	34.5	2.5	110	93.59	59.6	7.5	1.856
8228	34.5	2.5	170	93.59	92.1	10.5	1.201
8229	34.5	2.5	245	93.59	130.4	14.5	0.817
8230	34.5	2.5	360	93.59	190.4	20.5	0.552
8231	35.2	3.2	58.5	182.53	35.2	5.5	7.829
8232	35.2	3.2	88.5	182.53	51.9	7.5	4.982
8233	35.2	3.2	135	182.53	78.4	10.5	3.224
8234	35.2	3.2	190	182.53	106.7	14.5	2.192
8235	35.2	3.2	280	182.53	156.8	20.5	1.481
8236	36	4	53.5	328.85	36.3	5.5	19.113
8237	36	4	79.5	328.85	52.5	7.5	12.163
8238	36	4	120	328.85	78.2	10.5	7.87
8239	36	4	170	328.85	108.5	14.5	5.352
8240	36	4	250	328.85	159.1	20.5	3.616

外径：37～55mm

製品コード	外径（mm）	線経（mm）	自由長さ（mm）	許容荷重（N）	許容荷重時高さ（mm）	総巻数	ばね定数（N/mm）
8241	37	5	51	577.55	38.6	5.5	46.662
8242	37	5	75	577.55	55.5	7.5	29.694
8243	37	5	110	577.55	79.9	10.5	19.214
8244	37	5	160	577.55	115.8	14.5	13.065
8245	37	5	230	577.55	164.6	20.5	8.828
8251	43.2	3.2	82	150.09	44.6	5.5	4.008
8252	43.2	3.2	125	150.09	66.2	7.5	2.551
8253	43.2	3.2	190	150.09	99.1	10.5	1.65
8254	43.2	3.2	275	150.09	141.3	14.5	1.122
8255	43.2	3.2	405	150.09	207.1	20.5	0.758
8256	44	4	71	272.04	43.2	5.5	9.786
8257	44	4	105	272.04	61.3	7.5	6.227
8258	44	4	160	272.04	92.5	10.5	4.029
8259	44	4	235	272.04	135.7	14.5	2.74
8260	44	4	340	272.04	193.1	20.5	1.851
8261	45	5	64	489	43.5	5.5	23.891
8262	45	5	95.5	489	63.3	7.5	15.203
8263	45	5	140	489	90.3	10.5	9.837
8264	45	5	205	489	131.9	14.5	6.689
8265	45	5	300	489	191.8	20.5	4.52
8276	54	4	99	224	54.3	5.5	5.01
8277	54	4	150	224	79.7	7.5	3.188
8278	54	4	230	224	121.4	10.5	2.063
8279	54	4	335	224	175.3	14.5	1.403
8280	54	4	490	224	253.7	20.5	0.948
8281	55	5	85	404.5	51.9	5.5	12.232
8282	55	5	130	404.5	78	7.5	7.784
8283	55	5	195	404.5	114.7	10.5	5.037
8284	55	5	280	404.5	161.9	14.5	3.425
8285	55	5	410	404.5	235.2	20.5	2.314

外径：68mm

製品コード	外径（mm）	線経（mm）	自由長さ（mm）	許容荷重（N）	許容荷重時高さ（mm）	総巻数	ばね定数（N/mm）
8301	68	5	120	330	66	5.5	6.115
8302	68	5	180	330	95.2	7.5	3.891
8303	68	5	275	330	143.9	10.5	2.518
8304	68	5	395	330	202.3	14.5	1.712
8305	68	5	585	330	299.7	20.5	1.157

開発秘話

スーパースプリングは、オーダーメイドが一般的であったスプリングを先駆けて規格化した標準規格ばねのベストセラーです。

型番リスト

表示件数

型番

種類

自由高 Hf

(mm)

コイル外径 OD

(φ)

線径

(φ)

材質

許容荷重（範囲指定）

(N)

許容荷重 P

(N)

ばね定数

(N/mm)

端面状態

許容荷重時高さ H2

(mm)

総巻数 N

パック内個数

RoHS?

最小発注数量

丸線	4.4	3	0.5	SUS304WPB	8.51～16.00	10.067	9.785	両端研磨あり	3.4	5.5	20	10	1パック 20個入り
丸線	6.1	3	0.5	SUS304WPB	8.51～16.00	10.067	6.227	両端研磨あり	4.5	7.5	20	10	1パック 20個入り
丸線	12	3	0.5	SUS304WPB	8.51～16.00	10.067	2.74	両端研磨あり	8.3	14.5	20	10	1パック 20個入り
丸線	17.5	3	0.5	SUS304WPB	8.51～16.00	10.067	1.851	両端研磨あり	12.1	20.5	20	10	1パック 20個入り
丸線	5.5	3.7	0.5	SUS304WPB	4.51～8.50	8.223	4.666	両端研磨あり	3.7	5.5	20	10	1パック 20個入り
丸線	7.9	3.7	0.5	SUS304WPB	4.51～8.50	8.223	2.969	両端研磨あり	5.1	7.5	20	10	1パック 20個入り
丸線	16	3.7	0.5	SUS304WPB	4.51～8.50	8.223	1.306	両端研磨あり	9.7	14.5	20	10	1パック 20個入り
丸線	23.5	3.7	0.5	SUS304WPB	4.51～8.50	8.223	0.883	両端研磨あり	14.2	20.5	20	10	1パック 20個入り
丸線	5.5	3.83	0.63	SUS304WPB	8.51～16.00	15.545	11.761	両端研磨あり	4.2	5.5	20	10	1パック 20個入り
丸線	7.8	3.83	0.63	SUS304WPB	8.51～16.00	15.545	7.484	両端研磨あり	5.7	7.5	20	10	1パック 20個入り
丸線	11	3.83	0.63	SUS304WPB	8.51～16.00	15.545	4.843	両端研磨あり	7.8	10.5	20	10	1パック 20個入り
丸線	15.5	3.83	0.63	SUS304WPB	8.51～16.00	15.545	3.293	両端研磨あり	10.8	14.5	20	10	1パック 20個入り
丸線	22.5	3.83	0.63	SUS304WPB	8.51～16.00	15.545	2.225	両端研磨あり	15.5	20.5	20	10	1パック 20個入り
丸線	7	4.5	0.5	SUS304WPB	4.51～8.50	6.961	2.389	両端研磨あり	4.1	5.5	20	10	1パック 20個入り
丸線	10	4.5	0.5	SUS304WPB	4.51～8.50	6.961	1.52	両端研磨あり	5.4	7.5	20	10	1パック 20個入り
丸線	15	4.5	0.5	SUS304WPB	4.51～8.50	6.961	0.984	両端研磨あり	7.9	10.5	20	10	1パック 20個入り
丸線	21.5	4.5	0.5	SUS304WPB	4.51～8.50	6.961	0.669	両端研磨あり	11.1	14.5	20	10	1パック 20個入り
丸線	6.7	4.63	0.63	SUS304WPB	8.51～16.00	13	6.022	両端研磨あり	4.5	5.5	20	10	1パック 20個入り
丸線	9.6	4.63	0.63	SUS304WPB	8.51～16.00	13	3.832	両端研磨あり	6.2	7.5	20	10	1パック 20個入り
丸線	14	4.63	0.63	SUS304WPB	8.51～16.00	13	2.48	両端研磨あり	8.8	10.5	20	10	1パック 20個入り
丸線	20	4.63	0.63	SUS304WPB	8.51～16.00	13	1.686	両端研磨あり	12.3	14.5	20	10	1パック 20個入り
丸線	29	4.63	0.63	SUS304WPB	8.51～16.00	13	1.139	両端研磨あり	17.6	20.5	20	10	1パック 20個入り
丸線	6.9	4.8	0.8	SUS304WPB	16.01～30.00	25.158	15.657	両端研磨あり	5.3	5.5	20	10	1パック 20個入り
丸線	9.7	4.8	0.8	SUS304WPB	16.01～30.00	25.158	9.964	両端研磨あり	7.2	7.5	20	10	1パック 20個入り
丸線	14	4.8	0.8	SUS304WPB	16.01～30.00	25.158	6.447	両端研磨あり	10.1	10.5	20	10	1パック 20個入り
丸線	19.5	4.8	0.8	SUS304WPB	16.01～30.00	25.158	4.384	両端研磨あり	13.8	14.5	20	10	1パック 20個入り
丸線	28	4.8	0.8	SUS304WPB	16.01～30.00	25.158	2.962	両端研磨あり	19.5	20.5	20	10	1パック 20個入り
丸線	9.4	5.5	0.5	SUS304WPB	4.51～8.50	5.759	1.223	両端研磨あり	4.7	5.5	20	10	1パック 20個入り
丸線	14	5.5	0.5	SUS304WPB	4.51～8.50	5.759	0.778	両端研磨あり	6.6	7.5	20	10	1パック 20個入り
丸線	20.5	5.5	0.5	SUS304WPB	4.51～8.50	5.759	0.504	両端研磨あり	9.1	10.5	20	10	1パック 20個入り
丸線	30	5.5	0.5	SUS304WPB	4.51～8.50	5.759	0.343	両端研磨あり	13.2	14.5	20	10	1パック 20個入り
丸線	8.5	5.63	0.63	SUS304WPB	8.51～16.00	11.008	3.083	両端研磨あり	4.9	5.5	20	10	1パック 20個入り
丸線	12.5	5.63	0.63	SUS304WPB	8.51～16.00	11.008	1.962	両端研磨あり	6.9	7.5	20	10	1パック 20個入り
丸線	18.5	5.63	0.63	SUS304WPB	8.51～16.00	11.008	1.27	両端研磨あり	9.8	10.5	20	10	1パック 20個入り
丸線	26	5.63	0.63	SUS304WPB	8.51～16.00	11.008	0.863	両端研磨あり	13.2	14.5	10	10	1パック 10個入り
丸線	38.5	5.63	0.63	SUS304WPB	8.51～16.00	11.008	0.583	両端研磨あり	19.6	20.5	10	10	1パック 10個入り
丸線	8.3	5.8	0.8	SUS304WPB	16.01～30.00	21.042	8.016	両端研磨あり	5.7	5.5	20	10	1パック 20個入り
丸線	12	5.8	0.8	SUS304WPB	16.01～30.00	21.042	5.101	両端研磨あり	7.9	7.5	20	10	1パック 20個入り
丸線	17.5	5.8	0.8	SUS304WPB	16.01～30.00	21.042	3.301	両端研磨あり	11.1	10.5	20	10	1パック 20個入り
丸線	24.5	5.8	0.8	SUS304WPB	16.01～30.00	21.042	2.245	両端研磨あり	15.1	14.5	10	10	1パック 10個入り
丸線	36	5.8	0.8	SUS304WPB	16.01～30.00	21.042	1.517	両端研磨あり	22.1	20.5	10	10	1パック 10個入り
丸線	8.5	6	1	SUS304WPB	30.01～50.00	38.351	19.571	両端研磨あり	6.5	5.5	10	10	1パック 10個入り
丸線	12	6	1	SUS304WPB	30.01～50.00	38.351	12.455	両端研磨あり	8.9	7.5	10	10	1パック 10個入り
丸線	17	6	1	SUS304WPB	30.01～50.00	38.351	8.059	両端研磨あり	12.2	10.5	10	10	1パック 10個入り
丸線	24	6	1	SUS304WPB	30.01～50.00	38.351	5.48	両端研磨あり	17	14.5	10	10	1パック 10個入り
丸線	34.5	6	1	SUS304WPB	30.01～50.00	38.351	3.703	両端研磨あり	24.1	20.5	10	10	1パック 10個入り
丸線	13.5	6.8	0.5	SUS304WPB	4.51～8.50	4.7	0.611	両端研磨あり	5.8	5.5	20	10	1パック 20個入り
丸線	20	6.8	0.5	SUS304WPB	4.51～8.50	4.7	0.389	両端研磨あり	7.9	7.5	20	10	1パック 20個入り
丸線	30	6.8	0.5	SUS304WPB	4.51～8.50	4.7	0.252	両端研磨あり	11.3	10.5	20	10	1パック 20個入り
丸線	44	6.8	0.5	SUS304WPB	4.51～8.50	4.7	0.171	両端研磨あり	16.5	14.5	10	10	1パック 10個入り
丸線	65	6.8	0.5	SUS304WPB	4.51～8.50	4.7	0.116	両端研磨あり	24.3	20.5	10	10	1パック 10個入り
丸線	11.5	6.93	0.63	SUS304WPB	8.51～16.00	9.034	1.541	両端研磨あり	5.6	5.5	20	10	1パック 20個入り
丸線	17	6.93	0.63	SUS304WPB	8.51～16.00	9.034	0.981	両端研磨あり	7.8	7.5	20	10	1パック 20個入り
丸線	25.5	6.93	0.63	SUS304WPB	8.51～16.00	9.034	0.635	両端研磨あり	11.3	10.5	20	10	1パック 20個入り
丸線	36.5	6.93	0.63	SUS304WPB	8.51～16.00	9.034	0.432	両端研磨あり	15.6	14.5	10	10	1パック 10個入り
丸線	54	6.93	0.63	SUS304WPB	8.51～16.00	9.034	0.292	両端研磨あり	23	20.5	10	10	1パック 10個入り
丸線	10.5	7.1	0.8	SUS304WPB	16.01～30.00	17.673	4.007	両端研磨あり	6.1	5.5	10	10	1パック 10個入り
丸線	15.5	7.1	0.8	SUS304WPB	16.01～30.00	17.673	2.55	両端研磨あり	8.6	7.5	10	10	1パック 10個入り
丸線	23	7.1	0.8	SUS304WPB	16.01～30.00	17.673	1.65	両端研磨あり	12.3	10.5	10	10	1パック 10個入り
丸線	33	7.1	0.8	SUS304WPB	16.01～30.00	17.673	1.122	両端研磨あり	17.2	14.5	10	10	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,739円 ( 1,913円 )	在庫品1日目当日出荷可能
1,739円 ( 1,913円 )	在庫品1日目当日出荷可能
1,739円 ( 1,913円 )	在庫品1日目当日出荷可能
1,739円 ( 1,913円 )	2日目
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	2日目
1,739円 ( 1,913円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	2日目
1,739円 ( 1,913円 )	2日目
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,739円 ( 1,913円 )	2日目
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	3日目
1,884円 ( 2,072円 )	2日目
1,739円 ( 1,913円 )	2日目
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	9日目
1,884円 ( 2,072円 )	9日目
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	2日目
1,739円 ( 1,913円 )	2日目
1,884円 ( 2,072円 )	2日目
1,739円 ( 1,913円 )	2日目
1,884円 ( 2,072円 )	2日目
1,739円 ( 1,913円 )	2日目
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	2日目
1,739円 ( 1,913円 )	在庫品1日目当日出荷可能
1,739円 ( 1,913円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	2日目
1,884円 ( 2,072円 )	2日目
1,739円 ( 1,913円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	2日目
1,739円 ( 1,913円 )	2日目
1,884円 ( 2,072円 )	2日目
1,739円 ( 1,913円 )	2日目
1,739円695円 ( 765円 )	在庫品1日目当日出荷可能
1,884円 ( 2,072円 )	在庫品1日目当日出荷可能
1,739円 ( 1,913円 )	39日目
1,884円 ( 2,072円 )	3日目
1,739円 ( 1,913円 )	2日目

基本情報

基本情報

材質をばね用ステンレス線に変更して作成した円筒形圧縮コイルばね。
【特長】
・Dシリーズ（DIN 2098準拠）の規格寸法を基準とした丸線コイルスプリング。
・材質：ステンレス鋼線 SUS 304-WPB。
【用途】
・一般に使用する冷間で形成される円筒形圧縮コイルばね。
・円形断面の材料を使用し、材料の直径0.5～5.0mmの範囲のばねを規定したものである。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コイルスプリング用ワッシャ SSWB
「DSシリーズ　圧縮コイルばね」と使用可能なコイルスプリング用ワッシャ SSWB。
ミスミ
スプリングガイドピン
「DSシリーズ　圧縮コイルばね」を案内するスプリングガイドピン。
ミスミ
スプリングユニット用フランジ
「DSシリーズ　圧縮コイルばね」と使用可能なスプリングユニット用フランジ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

DSシリーズ圧縮コイルばね（押しばね）のレビュー

4.6平均満足度：4.65件のレビュー

星5
60%
星4
40%
星3
0%
星2
0%
星1
0%

治具用

満足度：5.02022/07/13

押しばねとしての用途は問題無く使用出来ました価格も満足しております。また必要な際購入させて頂きます。

0人が参考にしています。

開発製品に使用しています

満足度：4.02022/04/05

当社オリジナル商品の開発製品に使用しています。仕様としては材質はさびを嫌うのでステンレス材とし、評価するため線径、外径は...もっと読む

0人が参考にしています。

新規治具に使用しています

満足度：5.02022/02/25

製品の形状が変更になるたびに新規に治具を製作しています。ワークのへこみ部分に押し当てるピンへのばね力としてこの商品を使い...もっと読む

0人が参考にしています。

外販用治具付帯部品として使用

満足度：5.02019/11/26

外販用治具各所の機構部品として使用しています。初期設計時に類似品各種を比較検討し、最終的に豊富な選択肢を持ち利用目的に適...もっと読む

0人が参考にしています。

ガイドプーリの押し付け用として

満足度：4.02019/09/04

当社で製造している製品のガイドプーリを押し付けるために使用しました。水をかぶる所なのでステンレス製とし、外径、自由長、許...もっと読む

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

QRoHS対応品ですか？

全サイズRoHs対応品となります。

QREACH規則のSVHC物質は使用していませんか？

全サイズSVHC物質は含有されておりません。

この商品を見た人は、こんな商品も見ています

	今見ている商品 DSシリーズ圧縮コイルばね（押しばね）	Kシリーズ圧縮コイルばね（押しばね）	圧縮コイルばね SUS304-WPB	チタン合金ばね圧縮ばね	押しスプリング（SUS304）	丸線圧縮コイルばね Jスプリング JA
メーカー	ケーエス産業	ケーエス産業	トラスコ中山	サミニ	エスコ	東京発条製作所
通常価格	1,739円-	1,667円 -	785円 -	3,321円 -	475円 -	1,394円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	1日目〜	在庫品1日目	1日目〜	在庫品1日目〜
