オールステンレスボディ近接センサ E2EF
- 通常単価(税別)
- 8,489円～13,366円
- 税込単価
- 9,338円～14,703円
通常出荷日：在庫品1日目～1日目一部当日出荷可能
ワークが擦れる過酷な現場でも壊れにくい「長距離」メタルヘッド近接センサ。【特長】・オールステンレスボデ...
詳細を確認- 【販売終了情報】
対象型番：E2EF-QX7D1 2M、E2EF-QX3D1-M1TGJ 0.3M、E2EF-QX3D1 2M、E2EF-X12D1-M1TGJ 0.3M、E2EF-X12D1 2M、E2EF-X7D1-M1TGJ 0.3M、E2EF-X7D1 2M、E2EF-X3D1-M1TGJ 0.3M、E2EF-X3D1 2M
メーカー廃盤に伴い在庫限りで販売終了となります。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
本体
コード引き出しタイプ
スマートクリック コネクタ中継タイプ
製品仕様
定格/性能
| 形式 | 形式 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 形E2EF- X2D1 （-M1TGJ） | 形E2EF- QX2D1 （-M1TGJ） | 形E2EF- X3D1 （-M1TGJ） | 形E2EF- QX3D1 （-M1TGJ） | 形E2EF- X7D1 （-M1TGJ） | 形E2EF- QX7D1 （-M1TGJ） | 形E2EF- X12D1 （-M1TGJ） | 形E2EF- QX12D1 （-M1TGJ） | ||
| サイズ | M8 | M12 | M18 | M30 | |||||
| シールド | シールド | ||||||||
| 外装 | オール ステンレス ボディ | フッ素樹脂 コーティング | オール ステンレス ボディ | フッ素樹脂 コーティング | オール ステンレス ボディ | フッ素樹脂 コーティング | オール ステンレス ボディ | フッ素樹脂 コーティング | |
| 検出距離 | 2mm±10% | 3mm±10% | 7mm±10% | 12mm±10% | |||||
| 設定距離 | 0～1.4mm | 0～2.1mm | 0～4.9mm | 0～8.4mm | |||||
| 応差 | 検出距離の15%以下 | ||||||||
| 検出可能物体 | 磁性金属（非磁性金属 は検出距離が低下します。「特性データ」→デジタルカタログ3ページ参照） | ||||||||
| 標準検出物体 | 鉄12×12×1mm | 鉄21×21×1mm | 鉄30×30×1mm | 鉄54×54×1mm | |||||
| 応答周波数 * | 200Hz | 80Hz | 100Hz | 50Hz | |||||
| 電源電圧 | DC10～30V （リップル（p-p）10%も含む） | ||||||||
| 漏れ電流 | 0.8mA以下 | ||||||||
| 出力形式 | 有極 | ||||||||
| 制御出力 | 開閉容量 | 3～100mA | |||||||
| 残留電圧 | 3V以下（負荷電流100mA以下、コード長2m時） | ||||||||
| 表示灯 | 動作表示（赤色LED）、設定表示（緑色LED） | ||||||||
| 動作モード （検出物体接近時） | NO（ノーマリーオープン） | ||||||||
| 保護回路 | サージ吸収、負荷短絡保護 | ||||||||
| 周囲温度範囲 | 動作時：-10～+70℃、保存時：-25～+70℃ （ただし、氷結、結露しないこと） | ||||||||
| 周囲湿度範囲 | 動作時、 保存時：各35～95%RH （ただし、結露しないこと） | ||||||||
| 温度の影響 | -10～+70℃の温度範囲内での検出距離の変化が±20%以内（+23℃時の検出距離を基準） | ||||||||
| 電圧の影響 | 定格電源電圧±15%の範囲内で検出距離の変化が±1%以内（定格電源電圧時の検出距離を基準） | ||||||||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて） 充電部一括とケース間 | ||||||||
| 耐電圧 | AC1,000V 50/60Hz 1min 充電部一括とケース間 | ||||||||
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2h | ||||||||
| 衝撃（耐久） | 500m/s2 X、Y、Z 各方向 10回 | 1,000m/s2 X、Y、Z 各方向 10回 | |||||||
| 保護構造 | IEC60529規格 IP67 | ||||||||
| 接続方式 | 無印：コード引き出しタイプ（標準コード長2m） -M1TGJタイプ：コネクタ中継タイプ（標準コード長300mm） | ||||||||
| 質量 注. 梱包状態 | コード引き出し タイプ 2m | 約105g | 約190g | 約215g | 約295g | ||||
| コネクタ中継 タイプ | 約65g | 約85g | 約110g | 約190g | |||||
| 材質 | ケース | ステンレス（SUS303） （E2EF-QX□D：SUS303 フッ素樹脂コーティング） | |||||||
| 検出面 （厚み） | ステンレス（SUS303） （E2EF-QX□D：SUS303 フッ素樹脂コーティング） | ||||||||
| 0.2mm | 0.4mm | 0.4mm | 0.5mm | ||||||
| 締付ナット | ステンレス（SUS303）（E2EF-QX□D：SUS303 フッ素樹脂コーティング） | ||||||||
| 歯付座金 | 鉄 亜鉛メッキ | ||||||||
| コード | PVC（難燃形） | ||||||||
| 付属品 | 取扱説明書 | ||||||||
*直流開閉部の応答周波数は平均値です。測定条件は、標準検出物体をもちい検出物体の間隔は標準検出物体の2倍とし、設定距離は検出距離の1/2とします。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,366円 ( 14,703円 ) | 1日目 |
8,489円 ( 9,338円 ) | 在庫品1日目当日出荷可能 |
8,689円 ( 9,558円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ワークが擦れる過酷な現場でも壊れにくい「長距離」メタルヘッド近接センサ。
【特長】
・オールステンレスボディ
・樹脂ヘッド近接センサと同等以上の長距離検出
・樹脂ヘッド近接センサ比20倍の耐摩耗性
・ふっ素樹脂コーティングのスパッタ対策タイプも品揃え
・アルミ切粉対策
・スマートクリック コネクタ中継タイプも品揃え
ご注意
- 【販売終了情報】
対象型番：E2EF-QX7D1 2M、E2EF-QX3D1-M1TGJ 0.3M、E2EF-QX3D1 2M、E2EF-X12D1-M1TGJ 0.3M、E2EF-X12D1 2M、E2EF-X7D1-M1TGJ 0.3M、E2EF-X7D1 2M、E2EF-X3D1-M1TGJ 0.3M、E2EF-X3D1 2M
メーカー廃盤に伴い在庫限りで販売終了となります。

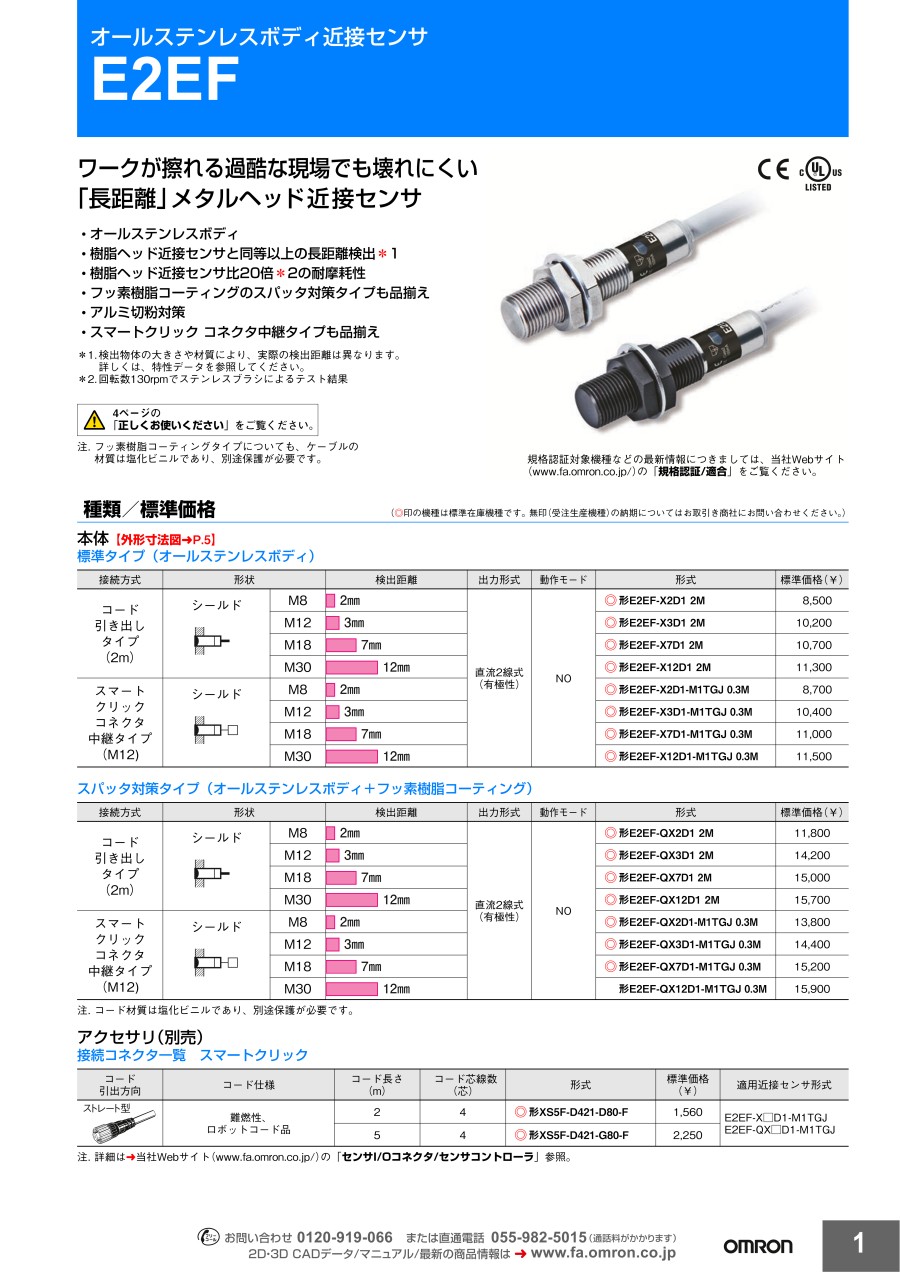

カタログ
