エアー浮上式フリーベアユニット RollerUnit
- 通常単価(税別)
- 87,593円～166,737円
- 税込単価
- 96,352円～183,411円
エアー浮上式フリーベアユニットボールローラ。 【特長】 ・スプリング復帰式（排気により下降）。 ・ロー...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

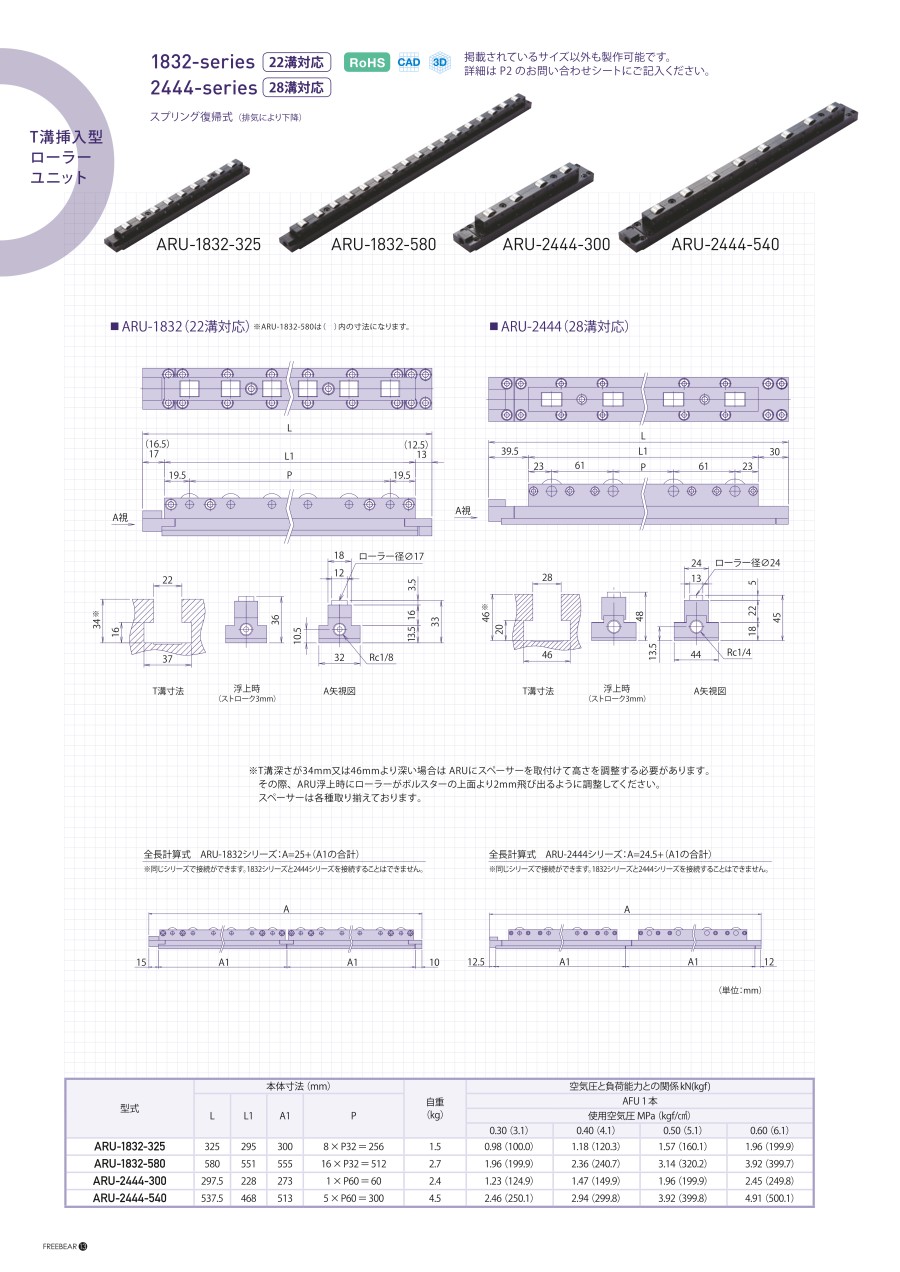

外形図
ARU-1832シリーズ
- ※ T溝深さが34mmより深い場合はAFUにスペーサーを取り付けて高さを調整する必要があります。その際、AFU浮上時にボールがボルスターの上面より2mm飛び出るように調整してください。
- 全長計算式 A=25+（A1の合計）
- ※ 同じシリーズのみ連結できます。1832シリーズと2444シリーズを連結することはできません。
ARU-2444シリーズ
- ※ T溝深さが46mmより深い場合はAFUにスペーサーを取り付けて高さを調整する必要があります。その際、AFU浮上時にボールがボルスターの上面より2mm飛び出るように調整してください。
全長計算式 A=24.5+（A1の合計）
製品仕様
ARU-1832シリーズ
| 型番 | 本体寸法（mm） | 自重（kg） | 空気圧と負荷能力との関係kN（kgf） | |||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | A1 | P | AFU 1本 | ||||
| 使用空気圧 MPa（kgf/cm2） | ||||||||
| 0.40 （4.1） | 0.50 （5.1） | 0.60 （6.1） | ||||||
| ARU-1832-325 | 325 | 295 | 300 | 8×P32＝256 | 1.5 | 1.18 （120.3） | 1.57 （160.1） | 1.96 （199.9） |
| ARU-1832-580 | 580 | 551 | 555 | 16×P32＝512 | 2.7 | 2.36 （240.7） | 3.14 （320.2） | 3.92 （399.7） |
ARU-2444シリーズ
| 型番 | 本体寸法（mm） | 自重（kg） | 空気圧と負荷能力との関係kN（kgf） | |||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | A1 | P | AFU 1本 | ||||
| 使用空気圧 MPa（kgf/cm2） | ||||||||
| 0.40 （4.1） | 0.50 （5.1） | 0.60 （6.1） | ||||||
| ARU-2444-300 | 297.5 | 228 | 273 | 1×P60＝60 | 2.4 | 1.47 （149.9） | 1.96 （199.9） | 2.45 （249.8） |
| ARU-2444-540 | 537.5 | 468 | 513 | 5×P60＝300 | 4.5 | 2.94 （299.8） | 3.92 （399.8） | 4.91 （500.1） |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
87,593円 ( 96,352円 ) | 4日目 |
160,016円 ( 176,018円 ) | 4日目 |
87,593円 ( 96,352円 ) | 4日目 |
166,737円 ( 183,411円 ) | 4日目 |
詳細情報
基本情報
エアー浮上式フリーベアユニットボールローラ。
【特長】
・スプリング復帰式（排気により下降）。
・ローラーを内蔵したユニットがエアー作動で上昇・下降するタイプ。
・フリーベアユニットに比べ、ローラーの回転方向への始動摩擦抵抗（μ）が小さい。
・ラインの方向転換や直角移載での使用に最適。
【用途】
・重量物の搬送、組立作業台（位置合わせ）、加工機治具交換などに最適。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
