T溝挿入型エアー浮上式フリーベアユニット AFU-1932
- 通常単価(税別)
- 101,766円～214,117円
- 税込単価
- 111,943円～235,529円
エアー浮上式フリーベアユニットボールローラ。 【特長】 ・スプリング復帰式（排気により下降）。 ・角溝...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

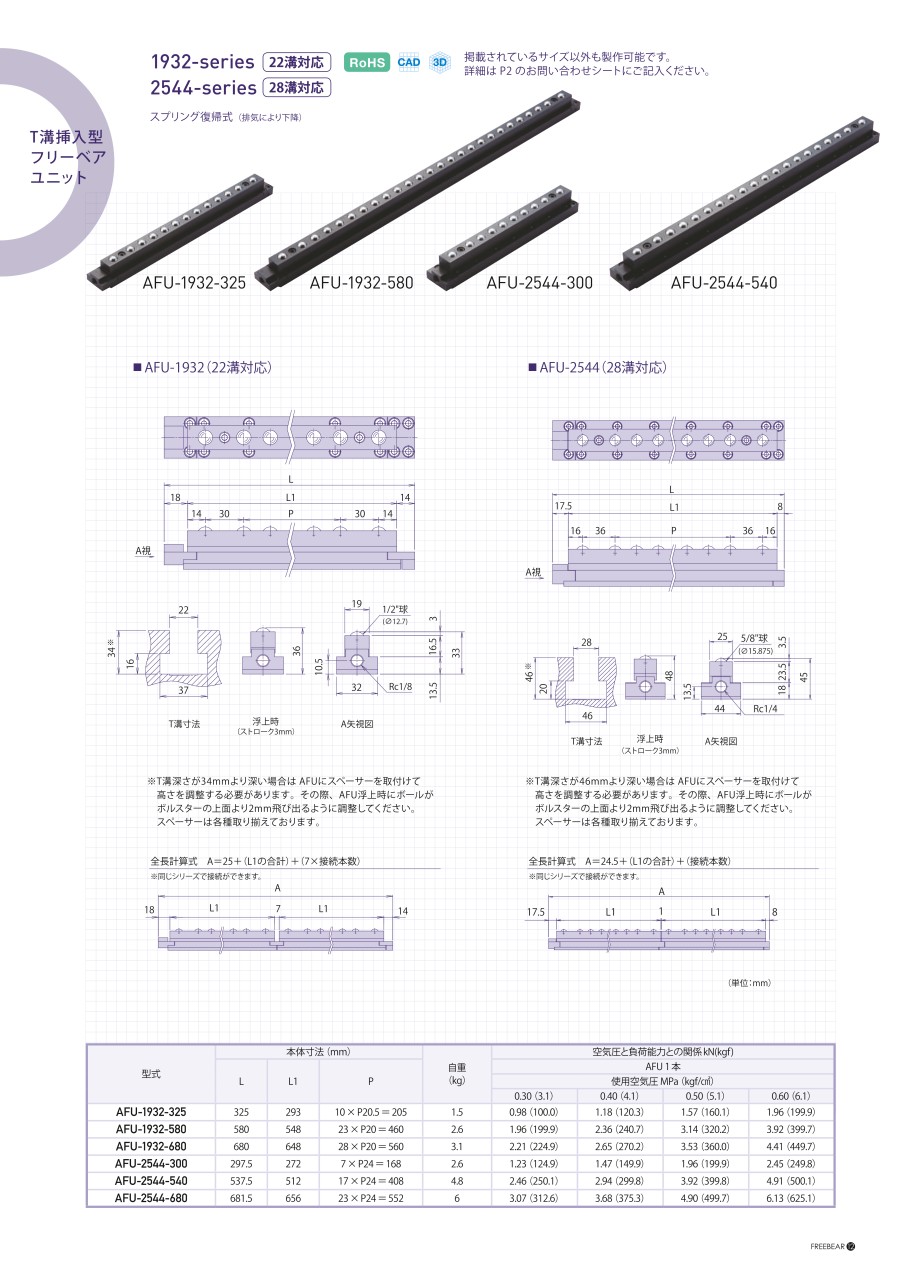

外形図
- ※ T溝深さが34mmより深い場合はAFUにスペーサーを取り付けて高さを調整する必要があります。その際、AFU浮上時にボールがボルスターの上面より2mm飛び出るように調整してください。
全長計算式 A=25+（L1の合計）+（7×接続本数）
製品仕様
AFU-1932-325／AFU-1932-580
| 型番 | 本体寸法（mm） | 自重（kg） | 空気圧と負荷能力との関係kN（kgf） | ||||
|---|---|---|---|---|---|---|---|
| L | L1 | P | AFU 1本 | ||||
| 使用空気圧MPa（kgf/cm2） | |||||||
| 0.40 （4.1） | 0.50 （5.1） | 0.60 （6.1） | |||||
| AFU-1932-325 | 325 | 293 | 10×P20.5=205 | 1.5 | 1.18 （120.3） | 1.57 （160.1） | 1.96 （199.9） |
| AFU-1932-580 | 580 | 548 | 23×P20=460 | 2.6 | 2.36 （240.7） | 3.14 （320.2） | 3.92 （399.7） |
| AFU-1932-680 | 680 | 648 | 28×P20=560 | 3.1 | 2.65 （270.2） | 3.53 （360.0） | 4.41 （449.7） |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
101,766円 ( 111,943円 ) | 6日目 |
184,526円 ( 202,979円 ) | 6日目 |
214,117円 ( 235,529円 ) | 6日目 |
詳細情報
基本情報
エアー浮上式フリーベアユニットボールローラ。
【特長】
・スプリング復帰式（排気により下降）。
・角溝加工を施すことなく、既設のT溝に挿入し使用可能。
・必要時のみ挿入でき、抜き差しにて使用可能でリフター機能のない機械への後付けも容易。
【用途】
・重量物の搬送、組立作業台（位置合わせ）、加工機治具交換などに最適。
カタログ
商品担当おすすめ
フリーベアコーポレーション
エアー浮上式フリーベアユニット RollerUnit
エアー浮上式フリーベアユニット RollerUnit-seriesです。既存のT溝に差し込んで使用可能なエア浮上式ユニットのローラータイプです。既存の設備にそのまま差し込んでの使用が可能です。
フリーベアコーポレーション
エアー浮上式フリーベアユニット 角溝挿入型 AFU-5050Wシリーズ
エアー浮上式フリーベアユニット AFU5050W-seriesです。角溝タイプのエア浮上式ユニットです。AFU-5050-seriesと同寸法でありながらおよそ2倍の浮上能力を持っています。
