エアー浮上式フリーベアユニット T溝挿入型 AFU-1625シリーズ
- 通常単価(税別)
- 58,670円～151,949円
- 税込単価
- 64,537円～167,144円
エアー浮上式フリーベアユニットのボールローラ。 【特長】 ・角溝加工を施すことなく、既設のT溝に挿入し...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

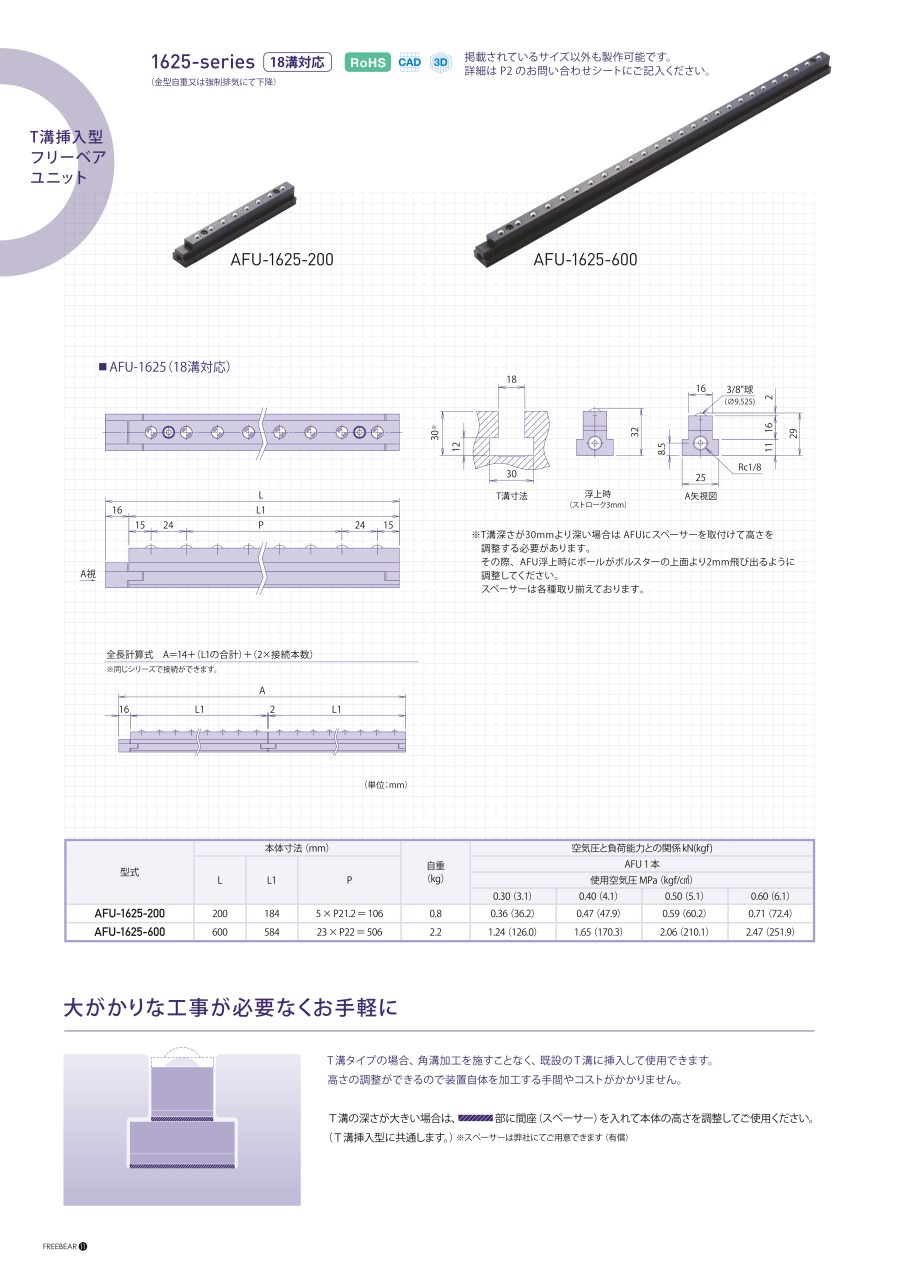

外形図
- ※ T溝深さが30mmより深い場合はAFUにスペーサーを取り付けて高さを調整する必要があります。その際、AFU浮上時にボールがボルスターの上面より2mm飛び出るように調整してください。
全長計算式 A=14+（L1の合計）+（2×接続本数）
- ※ 連結の際は別途連結プラグが必要となります。
製品仕様
| 型番 | 本体寸法（mm) | 自重（kg） | 空気圧と負荷能力との関係 kN（kgf） | ||||
|---|---|---|---|---|---|---|---|
| L | L1 | P | AFU 1本 | ||||
| 使用空気圧 MPa（kgf/cm2） | |||||||
| 0.40 （4.1） | 0.50 （5.1） | 0.60 （6.1） | |||||
| AFU-1625-200 | 200 | 184 | 5×P21.2=106 | 0.8 | 0.47 （47.9） | 0.59 （60.2） | 0.71 （72.4） |
| AFU-1625-600 | 600 | 584 | 23×P22=506 | 2.2 | 1.65 （170.3） | 2.06 （210.1） | 2.47 （251.9） |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
58,670円 ( 64,537円 ) | 6日目 |
151,949円 ( 167,144円 ) | 6日目 |
詳細情報
基本情報
エアー浮上式フリーベアユニットのボールローラ。
【特長】
・角溝加工を施すことなく、既設のT溝に挿入し使用可能。
・必要時のみ挿入でき、抜き差しにて使用可能でリフター機能のない機械への後付けも容易。
・既存の設備にそのまま差し込んでの使用が可能。
【用途】
・重量物の搬送、組立作業台（位置合わせ）、加工機治具交換などに最適。
カタログ
商品担当おすすめ
フリーベアコーポレーション
エアー浮上式フリーベアユニット 角溝挿入型 AFU-5036M-12
エアー浮上式フリーベアユニット AFU5036M-seriesです。防塵、防錆タイプのエア浮上式ユニットです。
フリーベアコーポレーション
エアー浮上式フリーベアユニット 角溝挿入型 AFU-5050Wシリーズ
エアー浮上式フリーベアユニット AFU5050W-seriesです。角溝タイプのエア浮上式ユニットです。AFU-5050-seriesと同寸法でありながらおよそ2倍の浮上能力を持っています。
