エアー浮上式フリーベアユニット AFU2525-series
- 通常単価(税別)
- 177,842円
- 税込単価
- 195,626円
通常出荷日：6日目
【特長】・角溝タイプのエア浮上式ユニットです。・細幅が特長です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
AFU-2525-18の仕様・寸法情報
種類
エア駆動式
形状
ユニット
許容荷重(N)
2520
ボール径(φ)
9.525
全長 L(mm)
520
フリーベアピッチ×ピッチ個数(mm)
25X17
浮上時高さ(mm)
28
使用フリーベア個数
18
商品情報

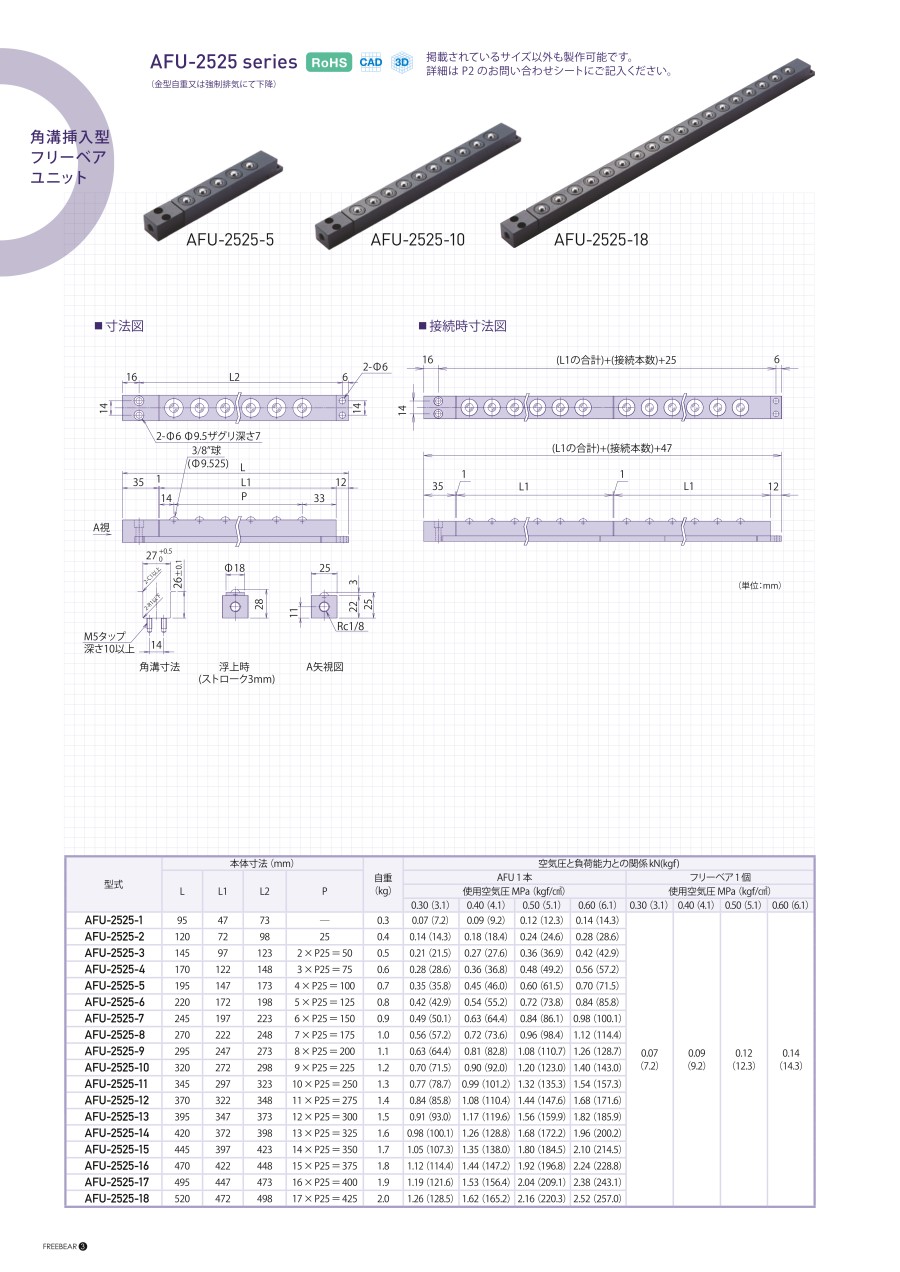

外形図
連結時
製品仕様
| 型番 | 本体寸法 | 空気圧と負荷能力との関係kN（kgf） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | P | AFU1本 | フリーベア1個 | |||||
| 使用空気圧MPa（kgf/cm2） | 使用空気圧MPa（kgf/cm2） | |||||||||
| 0.40（4.1） | 0.50（5.1） | 0.60（6.1） | 0.40（4.1） | 0.50（5.1） | 0.60（6.1） | |||||
| AFU-2525-18 | 520 | 472 | 498 | 17×P25=425 | 1.62（165.2） | 2.16（220.3） | 2.52（257.0） | 0.09（9.2） | 0.12（12.3） | 0.14（14.3） |
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。エアー浮上式フリーベアユニット AFU2525-seriesの型番AFU-2525-18のページです。
型番AFU-2525-18に関する仕様情報を記載しております。
