エアー浮上式フリーベアユニット AFU-5050シリーズ

エアー浮上式フリーベアユニット AFU-5050シリーズ
  • 数量スライド割引
この商品のFAQをみる（2件）
通常単価(税別)
29,197円～169,233円
税込単価
32,117円～186,156円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エアー浮上式フリーベアユニット AFU-3836シリーズ

フリーベアコーポレーション

エアー浮上式フリーベアユニット AFU-3836シリーズ
0
通常価格(税別)： 21,420円 (税込価格：23,562円)

通常出荷日：6 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エアー浮上式フリーベアユニット AFU-3836-4Pシリーズ

フリーベアコーポレーション

エアー浮上式フリーベアユニット AFU-3836-4Pシリーズ
0
通常価格(税別)： 22,990円 (税込価格：25,289円)

通常出荷日：6 日目

エアー浮上式フリーベアユニット。 【特長】 ・圧縮エアーを供給することにより各...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 標準品（固定方法Φ9/1点）のみのお取扱いとなります。
未確定：候補が18型番あります。
数量：

商品情報

外形図

単位：mm

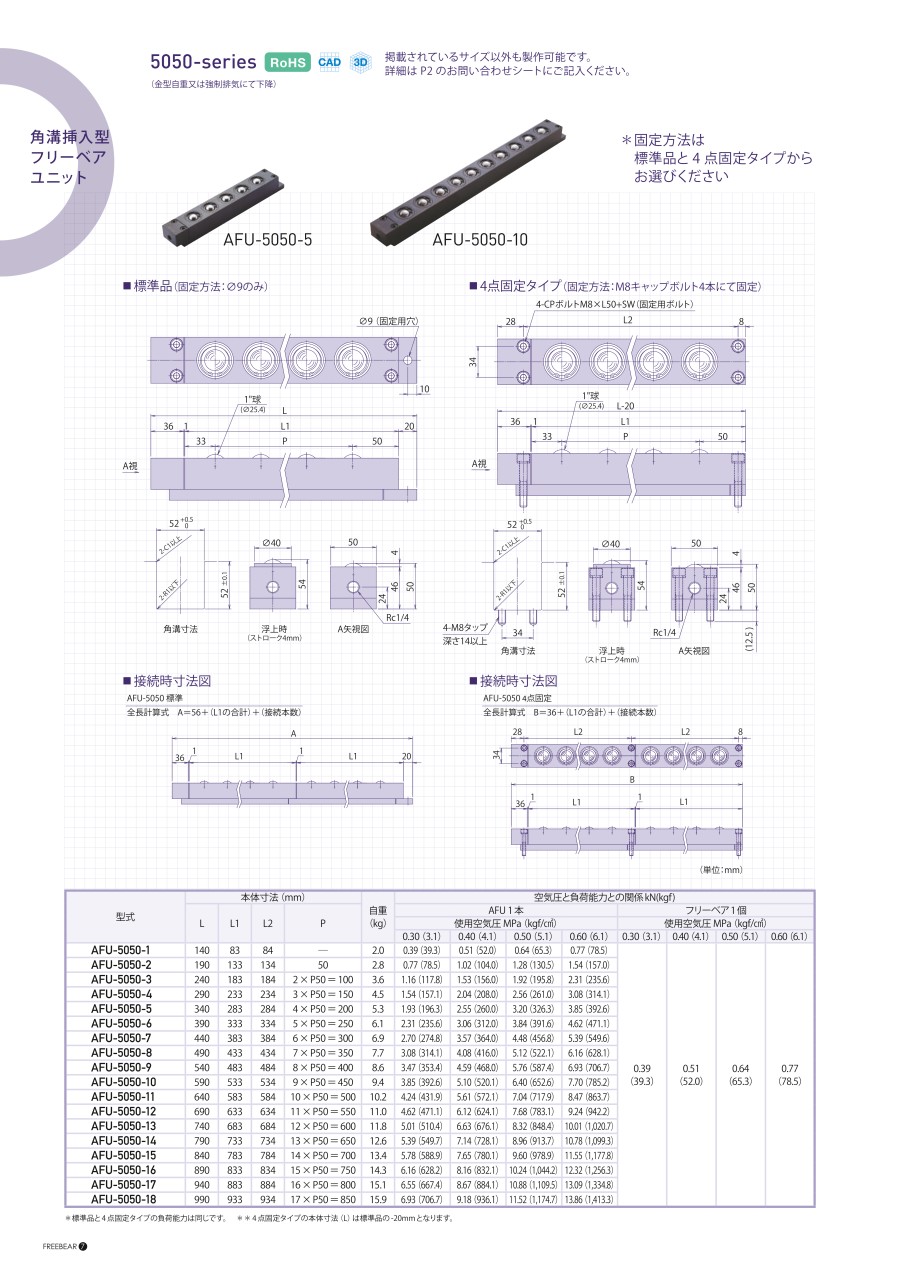

標準品 外形図（単位:mm）

標準品

製品仕様

商品外観（AFU-5050-5/AFU-5050-10/AFU-5050-18）

AFU-5050-5／AFU-5050-10／AFU-5050-18

単位：mm

型番本体寸法（mm）自重
（kg）		空気圧と負荷能力との関係kN（kgf）
LL1L2PAFU1本フリーベア1個
使用空気圧MPa（kgf/cm2）使用空気圧MPa（kgf/cm2）
0.40
（4.1）		0.50
（5.1）		0.60
（6.1）		0.40
（4.1）		0.50
（5.1）		0.60
（6.1）
AFU-5050-11408384–2.00.51
（52.0）		0.64
（65.3）		0.77
（78.5）		0.51
（52.0）		0.64
（65.3）		0.77
（78.5）
AFU-5050-2190133134502.81.02
（104.0）		1.28
（130.5）		1.54
（157.0）
AFU-5050-32401831842×P50=1003.61.53
（156.0）		1.92
（195.8）		2.31
（235.6）
AFU-5050-42902332343×P50=1504.52.04
（208.0）		2.56
（261.0）		3.08
（314.1）
AFU-5050-53402832844×P50=2005.32.55
（260.0）		3.20
（326.3）		3.85
（392.6）
AFU-5050-63903333345×P50=2506.13.06
（312.0）		3.84
（391.6）		4.62
（471.1）
AFU-5050-74403833846×P50=3006.93.57
（364.0）		4.48
（456.8）		5.39
（549.6）
AFU-5050-84904334347×P50=3507.74.08
（416.0）		5.12
（522.1）		6.16
（628.1）
AFU-5050-95404834848×P50=4008.64.59
（468.0）		5.76
（587.4）		6.93
（706.7）
AFU-5050-105905335349×P50=4509.45.10
（520.1）		6.40
（652.6）		7.70
（785.2）
AFU-5050-1164058358410×P50=50010.25.61
（572.1）		7.04
（717.9）		8.47
（863.7）
AFU-5050-1269063363411×P50=55011.06.12
（624.1）		7.68
（783.1）		9.24
（942.2）
AFU-5050-1374068368412×P50=60011.86.63
（676.1）		8.32
（848.4）		10.01
（1,020.7）
AFU-5050-1479073373413×P50=65012.67.14
（728.1）		8.96
（913.7）		10.78
（1,099.3）
AFU-5050-1584078378414×P50=70013.47.65
（780.1）		9.60
（978.9）		11.55
（1,177.8）
AFU-5050-1689083383415×P50=75014.38.16
（832.1）		10.24
（1,044.2）		12.32
（1,256.3）
AFU-5050-1794088388416×P50=80015.18.67
（884.1）		10.88
（1,109.5）		13.09
（1,334.8）
AFU-5050-1899093393417×P50=85015.99.18
（936.1）		11.52
（1,174.7）		13.86
（1,413.3）

型番リスト

表示件数
  • 1
    • 型番
    AFU-5050-1
    AFU-5050-2
    AFU-5050-3
    AFU-5050-4
    AFU-5050-5
    AFU-5050-6
    AFU-5050-7
    AFU-5050-8
    AFU-5050-9
    AFU-5050-10
    AFU-5050-11
    AFU-5050-12
    AFU-5050-13
    AFU-5050-14
    AFU-5050-15
    AFU-5050-16
    AFU-5050-17
    AFU-5050-18

    全長 L

    (mm)

    フリーベアピッチ×ピッチ個数

    (mm)

    使用フリーベア個数

    		RoHS?最小発注数量
    140
    -
    -
    10
    1個
    190
    50X1
    2
    10
    1個
    240
    50X2
    3
    10
    1個
    290
    50X3
    4
    10
    1個
    340
    50X4
    5
    10
    1個
    390
    50X5
    6
    10
    1個
    440
    50X6
    7
    10
    1個
    490
    50X7
    8
    10
    1個
    540
    50X8
    9
    10
    1個
    590
    50X9
    10
    10
    1個
    640
    50X10
    11
    10
    1個
    690
    50X11
    12
    10
    1個
    740
    50X12
    13
    10
    1個
    790
    50X13
    14
    10
    1個
    840
    50X14
    15
    10
    1個
    890
    50X15
    16
    10
    1個
    940
    50X16
    17
    10
    1個
    990
    50X17
    18
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    29,197円
    ( 32,117円 )
    6日目
    33,857円
    ( 37,243円 )
    6日目
    41,371円
    ( 45,508円 )
    6日目
    48,884円
    ( 53,772円 )
    6日目
    62,737円
    ( 69,011円 )
    6日目
    66,065円
    ( 72,672円 )
    6日目
    75,734円
    ( 83,307円 )
    6日目
    85,800円
    ( 94,380円 )
    6日目
    95,071円
    ( 104,578円 )
    6日目
    105,005円
    ( 115,506円 )
    6日目
    114,275円
    ( 125,703円 )
    6日目
    141,463円
    ( 155,609円 )
    6日目
    131,757円
    ( 144,933円 )
    6日目
    139,253円
    ( 153,178円 )
    6日目
    146,748円
    ( 161,423円 )
    6日目
    154,244円
    ( 169,668円 )
    6日目
    161,739円
    ( 177,913円 )
    6日目
    169,233円
    ( 186,156円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    エアー浮上式フリーベアユニット。
    【特長】
    ・圧縮エアーを供給することにより各ピストンに内蔵されたフリーベアが一斉に上昇。
    ・設置の際に機械のベッドに角溝加工を施すことにより、治具、金型、ワークの搬送・位置決めが可能。
    ・金型自重又は強制排気にて下降。
    【用途】
    ・重量物の搬送、組立作業台（位置合わせ）、加工機治具交換などに最適。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • 標準品（固定方法Φ9/1点）のみのお取扱いとなります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    エアー浮上式フリーベアユニット AFU-5050シリーズのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qストロークが長いのですが?
    A
    同じシリーズ同士の連結使用が可能ですので、組み合わせて長い搬送距離に対応してください。
    Qエア回路はどのように設定すればよいですか？
    A
    ワークが重い場合は3方弁で自重で着座させられますが、軽い場合や強制下降させる場合は真空発生を5方弁で切り替えて使用します。
