エアー浮上式フリーベアユニット AFU-3836シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 21,420円～140,947円特別価格
- 税込単価
- 23,562円～155,042円特別価格
エアー浮上式フリーベアユニット。 【特長】 ・圧縮エアーを供給することにより各...
詳細情報を確認する商品情報

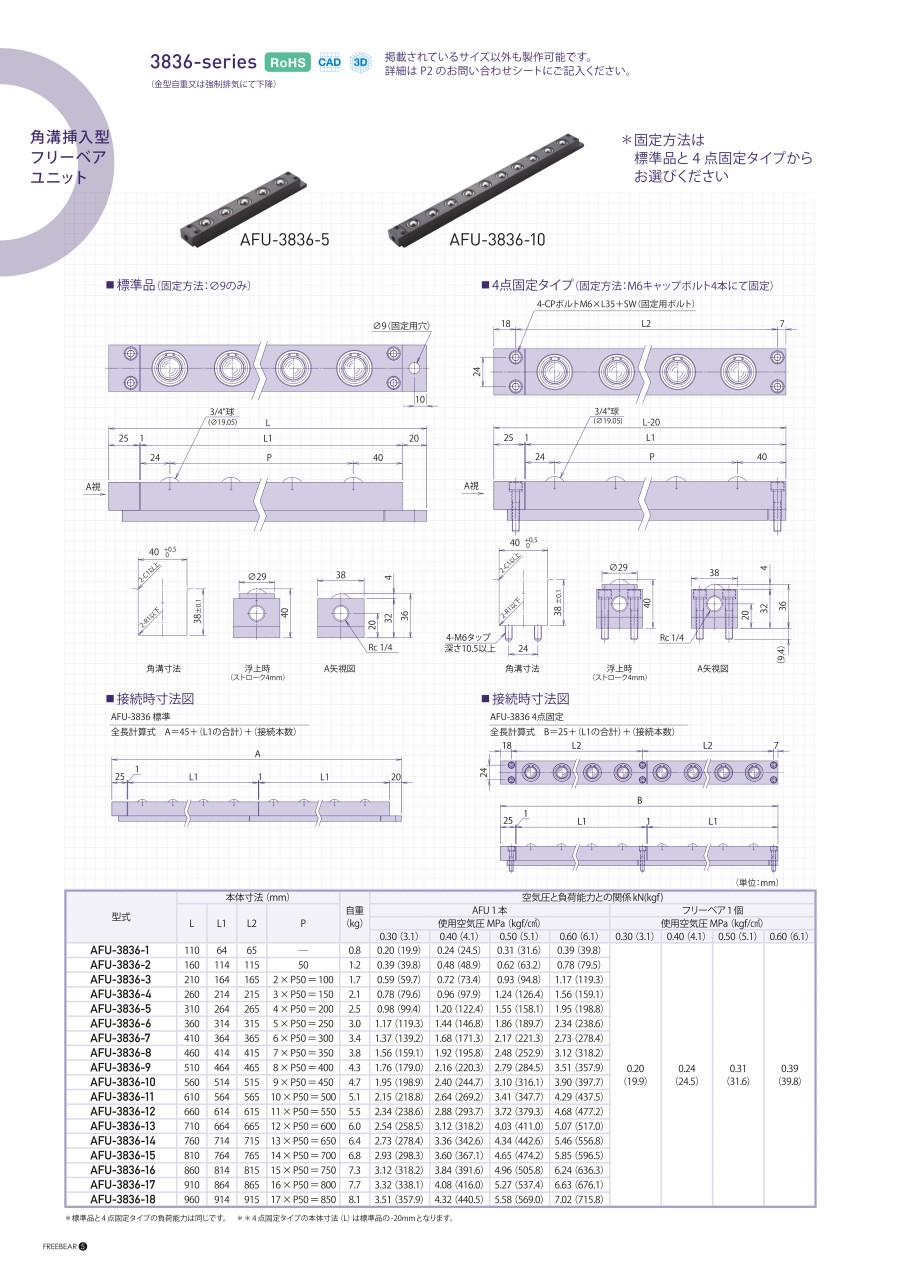

外形図
標準品
全長計算式A=45+（L1の合計）+（接続本数）
4点固定タイプ
全長計算式 B=25+（L1の合計）+（接続本数）
製品仕様
AFU-386-5／AFU-3836-10／AFU-3836-18
単位:mm
| 型番 | 本体寸法（mm） | 自重 （kg） | 空気圧と負荷能力との関係kN（kgf） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | P | AFU1本 | フリーベア1個 | ||||||
| 使用空気圧MPa（kgf/cm2） | 使用空気圧MPa（kgf/cm2） | ||||||||||
| 0.40 （4.1） | 0.50 （5.1） | 0.60 （6.1） | 0.40 （4.1） | 0.50 （5.1） | 0.60 （6.1） | ||||||
| AFU-3836-1 | 110 | 64 | 65 | – | 0.8 | 0.24 （24.5） | 0.31 （31.6） | 0.39 （39.8） | 0.24 （24.5） | 0.31 （31.6） | 0.39 （39.8） |
| AFU-3836-2 | 160 | 114 | 115 | 50 | 1.2 | 0.48 （48.9） | 0.62 （63.2） | 0.78 （79.5） | |||
| AFU-3836-3 | 210 | 164 | 165 | 2×P50=100 | 1.7 | 0.72 （73.4） | 0.93 （94.8） | 1.17 （119.3） | |||
| AFU-3836-4 | 260 | 214 | 215 | 3×P50=150 | 2.1 | 0.96 （97.9） | 1.24 （126.4） | 1.56 （159.1） | |||
| AFU-3836-5 | 310 | 264 | 265 | 4×P50=200 | 2.5 | 1.20 （122.4） | 1.55 （158.1） | 1.95 （198.8） | |||
| AFU-3836-6 | 360 | 314 | 315 | 5×P50=250 | 3.0 | 1.44 （146.8） | 1.86 （189.7） | 2.34 （238.6） | |||
| AFU-3836-7 | 410 | 364 | 365 | 6×P50=300 | 3.4 | 1.68 （171.3） | 2.17 （221.3） | 2.73 （278.4） | |||
| AFU-3836-8 | 460 | 414 | 415 | 7×P50=350 | 3.8 | 1.92 （195.8） | 2.48 （252.9） | 3.12 （318.2） | |||
| AFU-3836-9 | 510 | 464 | 465 | 8×P50=400 | 4.3 | 2.16 （220.3） | 2.79 （284.5） | 3.51 （357.9） | |||
| AFU-3836-10 | 560 | 514 | 515 | 9×P50=450 | 4.7 | 2.40 （244.7） | 3.10 （316.1） | 3.90 （397.7） | |||
| AFU-3836-11 | 610 | 564 | 565 | 10×P50=500 | 5.1 | 2.64 （269.2） | 3.41 （347.7） | 4.29 （437.5） | |||
| AFU-3836-12 | 660 | 614 | 615 | 11×P50=550 | 5.5 | 2.88 （293.7） | 3.72 （379.3） | 4.68 （477.2） | |||
| AFU-3836-13 | 710 | 664 | 665 | 12×P50=600 | 6.0 | 3.12 （318.2） | 4.03 （411.0） | 5.07 （517.0） | |||
| AFU-3836-14 | 760 | 714 | 715 | 13×P50=650 | 6.4 | 3.36 （342.6） | 4.34 （442.6） | 5.46 （556.8） | |||
| AFU-3836-15 | 810 | 764 | 765 | 14×P50=700 | 6.8 | 3.60 （367.1） | 4.65 （474.2） | 5.85 （596.5） | |||
| AFU-3836-16 | 860 | 814 | 815 | 15×P50=750 | 7.3 | 3.84 （391.6） | 4.96 （505.8） | 6.24 （636.3） | |||
| AFU-3836-17 | 910 | 864 | 865 | 16×P50=800 | 7.7 | 4.08 （416.0） | 5.27 （537.4） | 6.63 （676.1） | |||
| AFU-3836-18 | 960 | 914 | 915 | 17×P50=850 | 8.1 | 4.32 （440.5） | 5.58 （569.0） | 7.02 （715.8） | |||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,420円 ( 23,562円 ) | 6日目 |
23,052円 ( 25,357円 ) | 6日目 |
29,568円 ( 32,525円 ) | 6日目 |
33,588円 ( 36,947円 ) | 6日目 |
38,767円 ( 42,644円 ) | 6日目 |
46,999円43,239円 ( 47,563円 ) | 6日目 |
50,367円 ( 55,404円 ) | 6日目 |
59,603円 ( 65,563円 ) | 6日目 |
66,542円 ( 73,196円 ) | 6日目 |
73,392円 ( 80,731円 ) | 6日目 |
83,680円75,312円 ( 82,843円 ) | 6日目 |
83,924円 ( 92,316円 ) | 6日目 |
98,055円88,249円 ( 97,074円 ) | 6日目 |
105,279円 ( 115,807円 ) | 6日目 |
112,504円101,253円 ( 111,378円 ) | 6日目 |
119,728円107,755円 ( 118,531円 ) | 6日目 |
130,126円117,113円 ( 128,824円 ) | 6日目 |
140,947円 ( 155,042円 ) | 6日目 |
詳細情報
基本情報
エアー浮上式フリーベアユニット。
【特長】
・圧縮エアーを供給することにより各ピストンに内蔵されたフリーベアが一斉に上昇。
・設置の際に機械のベッドに角溝加工を施すことにより、治具、金型、ワークの搬送・位置決めが可能。
・金型自重又は強制排気にて下降。
【用途】
・重量物の搬送、組立作業台（位置合わせ）、加工機治具交換などに最適。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
フリーベアコーポレーション
エアー浮上式フリーベアユニット RollerUnit
エアー浮上式フリーベアユニット RollerUnit-seriesです。既存のT溝に差し込んで使用可能なエア浮上式ユニットのローラータイプです。既存の設備にそのまま差し込んでの使用が可能です。
フリーベアコーポレーション
エアー浮上式フリーベアユニット 角溝挿入型 AFU-5050Wシリーズ
エアー浮上式フリーベアユニット AFU5050W-seriesです。角溝タイプのエア浮上式ユニットです。AFU-5050-seriesと同寸法でありながらおよそ2倍の浮上能力を持っています。
