メカニカル部品技術窓口
フリーベア HSタイプ
- 通常単価(税別)
- 8,433円～10,961円
- 税込単価
- 9,276円～12,057円
通常出荷日：在庫品1日目～2日目一部当日出荷可能
【特長】・プレスのクッションピン穴や機械のベッドに穴加工し埋め込んで使用・ワークの搬送・位置決め後、ワ...
詳細を確認- ※商品画像はHSの画像を掲載しております。他形式は商品情報をご参照下さい。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
取付穴図
製品仕様
| 型番 | 取付穴寸法（mm） | 本体寸法（mm） | 自重 （g） | |||||
|---|---|---|---|---|---|---|---|---|
| d | h | H | H1 | H2 | D | B | ||
| C-5HS | φ30（+0.5～+1.0） | 29 | 31 | 28 | 3 | φ30 | 5/8"球（φ15.875） | 115 |
| C-6HS | φ38（+0.5～+1.0） | 36 | 38 | 35 | φ38 | 3/4"球（φ19.0.5） | 230 | |
| C-8HS | φ44（+0.5～+1.0） | 43 | 45 | 40.3 | 4.7 | φ44 | 1"球（φ25.4） | 345 |
| 型番 | 荷重テストデーター（平均値）kN（kgf） | |||
|---|---|---|---|---|
| 沈み量 | ||||
| 0.5mm | 1.0mm | 1.5mm | 2.0mm | |
| C-5HS | 0.23（24） | 0.25（26） | 0.27（28） | 0.29（30） |
| C-6HS | 0.58（60） | 0.63（65） | 0.68（70） | 0.73（75） |
| C-8HS | 1.17（120） | 1.37（140） | 1.56（160） | 1.76（180） |
詳細情報
基本情報
【特長】
・プレスのクッションピン穴や機械のベッドに穴加工し埋め込んで使用
・ワークの搬送・位置決め後、ワークをクランプする事によりボール部分を沈めてワークを固定する事が可能
ご注意
- ※商品画像はHSの画像を掲載しております。他形式は商品情報をご参照下さい。

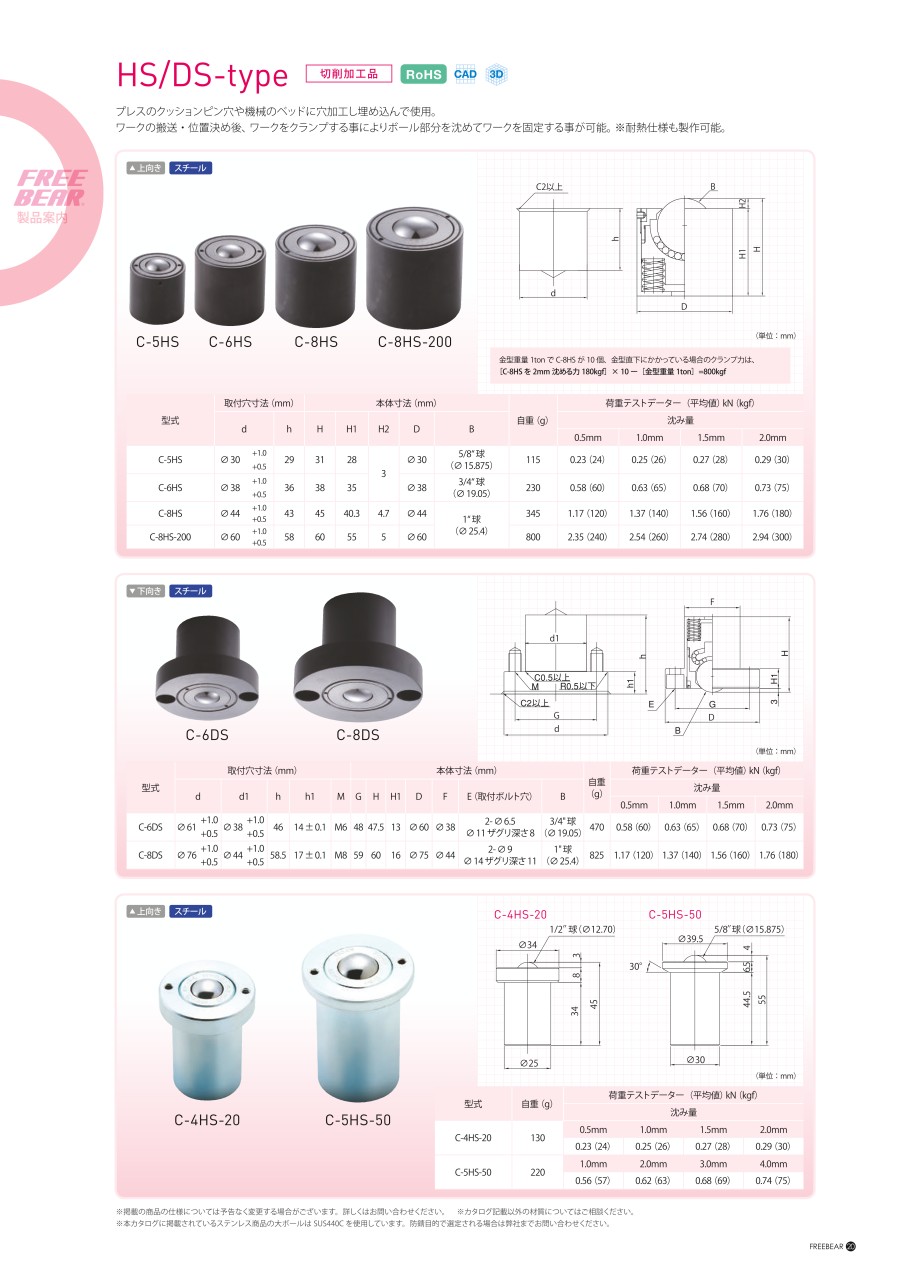

カタログ
商品担当おすすめ
フリーベア HSタイプのレビュー
工場内製品のライン架台として
5
5.02019/07/24
製品を入れた鉄製かごをライン内で移動する際の架台部に使用しています。スペースの関係でころが使えないことや、ぶつけて壊れる...もっと読む
0人が参考にしています。
