フリーベアコーポレーション

フリーベア D-type（ボルトタイプ）

Name: フリーベア D-type（ボルトタイプ）
Brand: フリーベアコーポレーション
SKU: 221000714603
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 2,434円～41,044円

税込単価: 2,677円～45,148円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フリーベアコーポレーション

フリーベア L-type

通常価格(税別)： 319円 (税込価格：351円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フリーベアコーポレーション

フリーベア Y-type

通常価格(税別)： 386円 (税込価格：425円)

通常出荷日：在庫品1日目

下向き・おねじ取付タイプのボールローラ。【特長】・下向き使用に特化した受け...

詳細情報を確認する

種類
標準
形状
丸形おねじ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

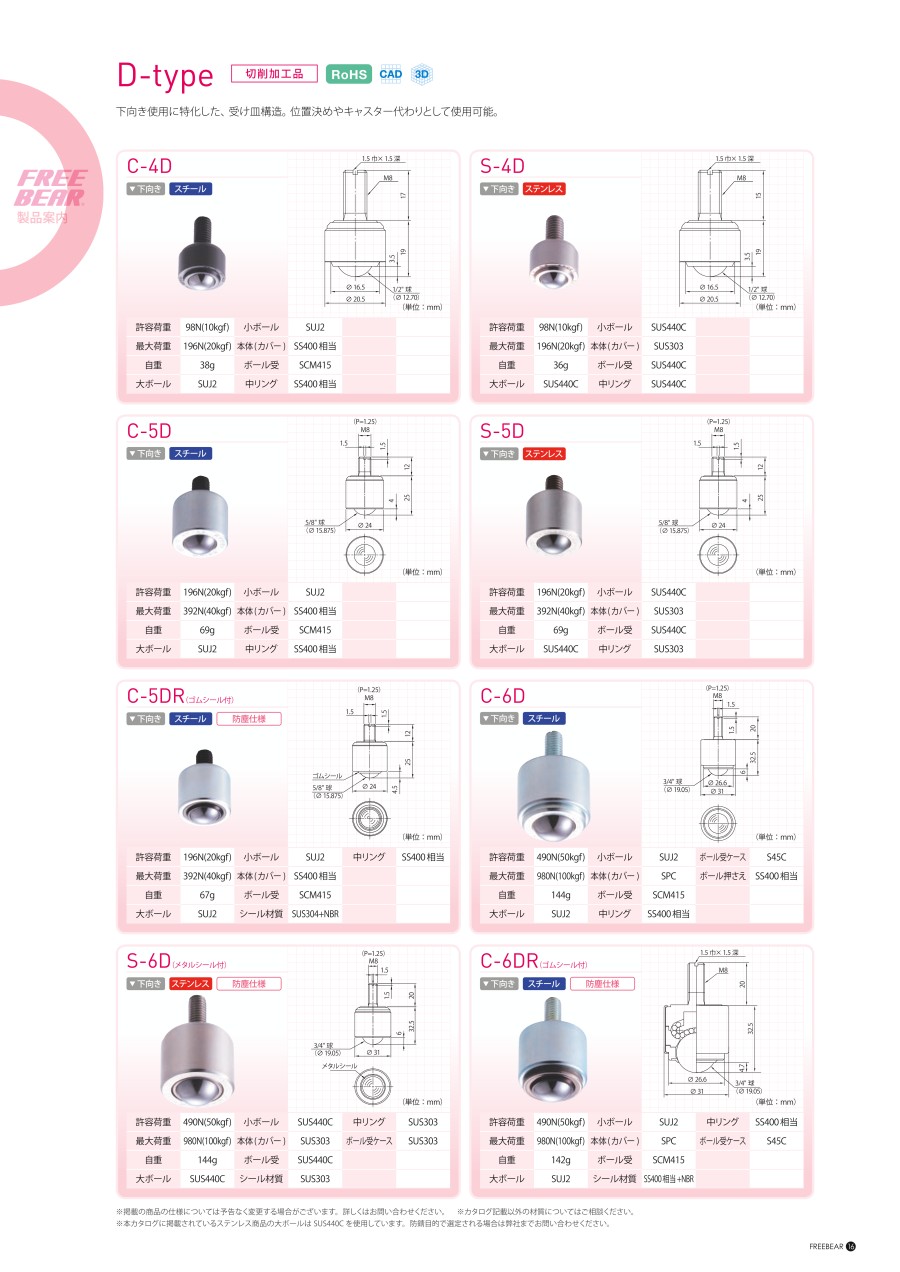

外形図

単位：mm

C-4D／S-4D／C-5D／S-5D／C-6D／S-6D

C-5DR／C-6DR

C-8D／S-8D／C-8DA

C-12HD

C-12HDR

製品仕様

C-4D／S-4D／C-5D／S-5D／C-6D／S-6D（防塵仕様・メタルシール付）

C-5DR（防塵仕様・ゴムシール付）／C-6DR（防塵仕様・ゴムシール付）

C-8D／S-8D（防塵仕様・メタルシール付）／C-8DA（防塵仕様・ゴムシール付・グリスニップル付）

C-12HD

C-12HDR（防塵仕様・ゴムシール付）

型番	許容荷重	最大荷重	メインボール	小ボール	本体	自重	A	B	C	D	E	F	G	H
C-4D	10kg	20kg	スチール	スチール	スチール	38g	φ20.5	φ16.5	17	19	3.5	M8	1.5巾×1.5深	1/2″球（φ12.70）
S-4D	10kg	20kg	SUS	SUS	SUS	36g	φ20.5	φ16.5	15	19	3.5	M8	1.5巾×1.5深	1/2″球（φ12.70）
C-5D	20kg	40kg	スチール	スチール	スチール	69g	φ24	–	12	25	4	M8	1.5巾×1.5深	5/8″球（φ15.875）
S-5D	20kg	40kg	SUS	SUS	SUS	69g	φ24	–	12	25	4	M8	1.5巾×1.5深	5/8″球（φ15.875）
C-6D	50kg	100kg	スチール	スチール	スチール	144g	φ31	φ26.6	20	32.5	6	M8	1.5巾×1.5深	3/4″球（φ19.05）
S-6D	50kg	100kg	SUS	SUS	SUS	144g	φ31	–	20	32.5	6	M8	1.5巾×1.5深	3/4″球（φ19.05）

型番	許容荷重	最大荷重	メインボール	小ボール	本体	自重	A	B	C	D	E	F	G	H
C-5DR	20kg	40kg	スチール	スチール	スチール	67g	φ24	–	12	25	4.5	M8	1.5巾×1.5深	5/8″球（φ15.875）
C-6DR	50kg	100kg	スチール	スチール	スチール	142g	φ31	φ26.6	20	32.5	6.0	M8	1.5巾×1.5深	3/4″球（φ19.05）

型番	許容荷重	最大荷重	メインボール	小ボール	本体	A	自重
C-8D	80kg	160kg	スチール	スチール	スチール	7.5	332g
S-8D	80kg	160kg	SUS	SUS	SUS	5	327g
C-8DA	80kg	160kg	スチール	スチール	スチール	7.5	309g

型番	許容荷重	最大荷重	メインボール	小ボール	本体	自重
C-12HD	200kg	400kg	スチール	スチール	スチール	2,000g

型番	許容荷重	最大荷重	メインボール	小ボール	本体	自重
C-12HDR	200kg	400kg	スチール	スチール	スチール	1,684g

型番リスト

表示件数

型番

本体材質

ボール材質

許容荷重

(N)

外径

(φ)

ボール径

(φ)

耐荷重範囲

(N)

用途

取付高さ

(mm)

取付ねじサイズ

防塵

発注コード

RoHS?

最小発注数量

[スチール] スチール	[スチール] スチール	98	20.5	12.7	50.1～100.0	下向き	19	M8	-	500-3849	10	1個
[スチール] スチール	[スチール] スチール	196	24	15.875	100.1～500.0	下向き	25	M8	-	500-3857	10	1個
[スチール] スチール	[スチール] スチール	490	31	19.05	100.1～500.0	下向き	32.5	M8	-	500-3903	10	1個
[スチール] スチール	[スチール] スチール	784	42	25.4	500.1～5000	下向き	45	M10	-	500-3920	10	1個
[スチール] スチール	[スチール] スチール	784	42	25.4	500.1～5000	下向き(グリスニップル付)	45	M10	あり	500-3938	10	1個
[スチール] スチール	[スチール] スチール	1960	75	38.1	500.1～5000	下向き	70	M20	-	500-3954	10	1個
[ステンレス] ステンレス	[ステンレス] ステンレス	490	31	19.05	100.1～500.0	下向き	32.5	M8	あり	500-3911	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,434円 ( 2,677円 )	在庫品1日目当日出荷可能
2,867円 ( 3,154円 )	在庫品1日目当日出荷可能
3,603円 ( 3,963円 )	在庫品1日目当日出荷可能
6,595円 ( 7,255円 )	在庫品1日目当日出荷可能
9,900円 ( 10,890円 )	1日目
41,044円 ( 45,148円 )	1日目
11,954円 ( 13,149円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

下向き・おねじ取付タイプのボールローラ。
【特長】
・下向き使用に特化した受け皿構造。
・下向きフリーベアシリーズの中で最も重荷重に対応したタイプ。
・位置決めやキャスター代わりとして使用可能。
【用途】
・重量物の搬送、組立作業台（位置合わせ）、加工機治具交換などに最適。
・キャスターの代わりにも便利。
