メカニカル部品技術窓口
フリーベア S-type
- 通常単価(税別)
- 412円～2,999円
- 税込単価
- 453円～3,299円
通常出荷日：在庫品1日目当日出荷可能
【特長】・独自の技術によるプレス成形品スプリング内蔵タイプ・内蔵のスプリングによって搬送物の形状による...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
スプリング沈ミシロ 3S：1.8mm／5S：2mm
スプリング沈ミシロ C-8S、P-8S=2.5mm／C-12S=2mm
製品仕様
| 型番 | 許容荷重 （kg） | 取付強さ | 最大強さ | メインボール | 小ボール | 本体 | 自重 （g） | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C-3S | 5 | 49N（5kgf） | 68N（7kgf） | スチール | スチール | スチール | 18 | φ20 | φ13 | 2.8 | 13.4 | 17.2 | 7/16"球 （φ11.1125） |
| S-3S | 5 | 49N（5kgf） | 68N（7kgf） | SUS | SUS | SUS | 17 | φ20 | φ13 | 2.8 | 13.4 | 17.2 | 7/16"球 （φ11.1125） |
| P-3S | 1 | 9.8N（1kgf） | 14.7N（1.5kgf） | ナイロン | SUS | スチール | 12 | φ20 | φ13 | 2.8 | 13.4 | 17.2 | 7/16"球 （φ11.1125） |
| C-5S | 8 | 78N（8kgf） | 107N（11kgf） | スチール | スチール | スチール | 37 | φ25.8 | φ17.5 | 3.7 | 17.5 | 23.6 | 5/8"球（φ15.875） |
| P-5S | 2 | 19.6N（2kgf） | 34.3N（3.5kgf） | ナイロン | SUS | スチール | 21 | φ25.8 | φ17.5 | 3.7 | 17.5 | 23.6 | 5/8"球（φ15.875） |
| 型番 | 許容荷重 （kg） | 取付強さ | 最大強さ | メインボール | 小ボール | 本体 | 自重 （g） | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C-8S | 20 | 196N（20kgf） | 294N（30kgf） | スチール | スチール | スチール | 238 | φ50 | φ32 | P.C.D.62 | φ71 | 7.3 | 25.2 | 34 | 3-φ4.5 | 1"球（φ25.40） |
| P-8S | 5 | 49N（5kgf） | 58.8N（6kgf） | ナイロン | SUS | スチール | 161 | φ50 | φ32 | P.C.D.62 | φ71 | 7.3 | 25.2 | 34 | 3-φ4.5 | 1"球（φ25.40） |
詳細情報
基本情報
【特長】
・独自の技術によるプレス成形品スプリング内蔵タイプ
・内蔵のスプリングによって搬送物の形状による偏荷重に対し均等に荷重を受ける事が可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

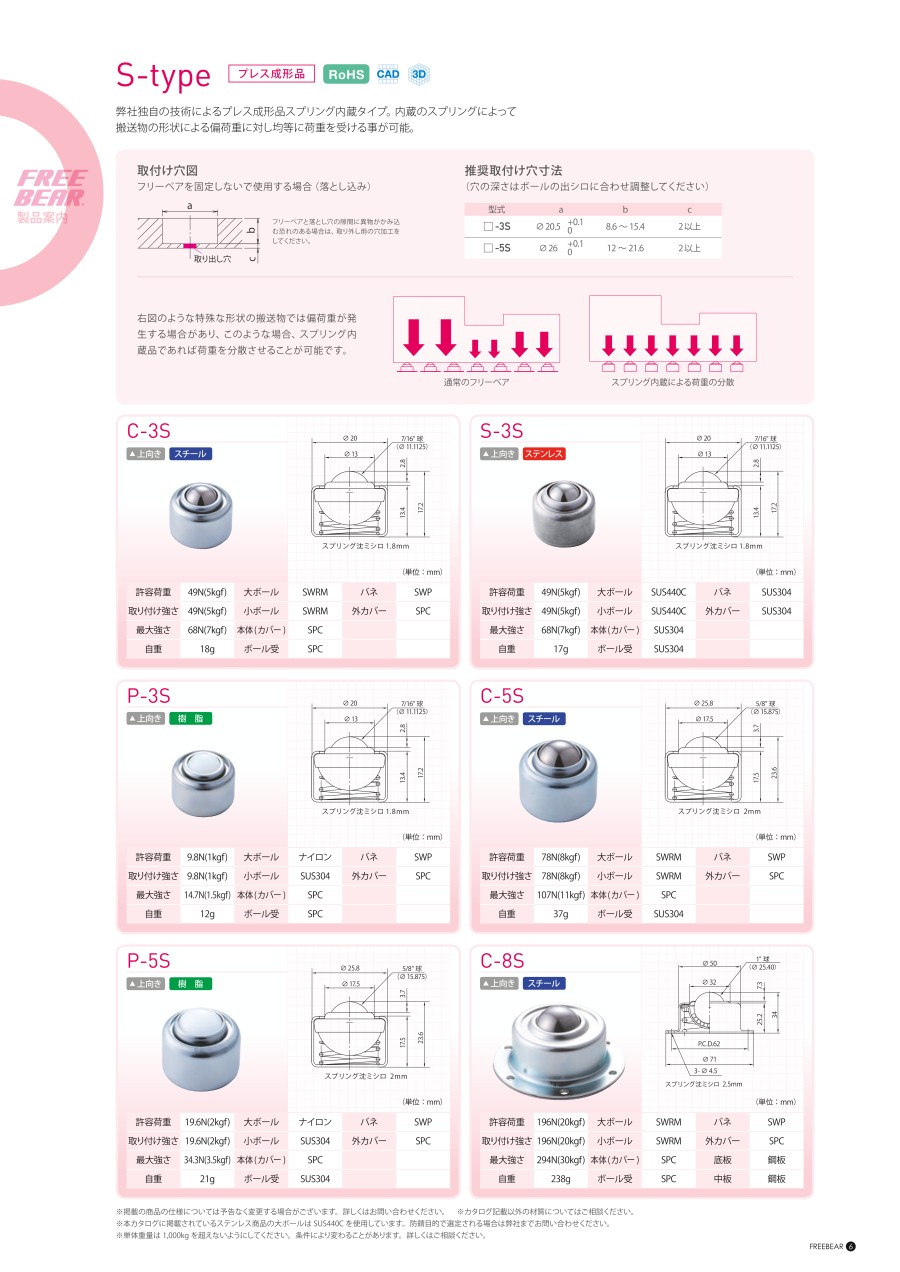

カタログ
商品担当おすすめ
フリーベア S-typeのレビュー
客先の依頼により、生産設備の改良に使用しました
5
5.02019/09/04
客先より、生産設備の一部を新規開発して使い勝手をよくしてほしいと依頼があり、新規に改良した設備の試作品に使用しました。生...もっと読む
