フリーベア L-5／L-6-type
未確定：候補が3型番あります。
商品情報
外形図
5L-5
8L-5／6
製品仕様
| 型番 | 許容荷重 （kg） | 最大荷重 （kg） | メインボール | 小ボール | 本体 | ボール受け | 自重 （g） |
|---|---|---|---|---|---|---|---|
| C-5L-5 | 8 | 16 | スチール | スチール | スチール | SUS | 53 |
| S-5L-5 | 8 | 16 | SUS | SUS | SUS | SUS | 55 |
| P-5L-5 | 2 | - | ナイロン | SUS | スチール | SUS | 39 |
| 型番 | 許容荷重 （kg） | 最大荷重 （kg） | メインボール | 小ボール | 本体 | ボール受け | 自重 （g） | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C-8L-5 | 30 | 60 | スチール | スチール | スチール | SUS | 181 | φ56 | 68.5 | φ76 | 7.3 | 31 | 2-φ5.5 | 1"球（φ25.40） |
| C-8L-6 | 30 | 60 | スチール | スチール | スチール | SUS | 206 | φ56 | 68.5 | φ76 | 7.3 | 51 | 2-φ5.5 | 1"球（φ25.40） |
詳細情報
基本情報
【特長】・取り付け高さを低く抑える用途に最適なフリーベアです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

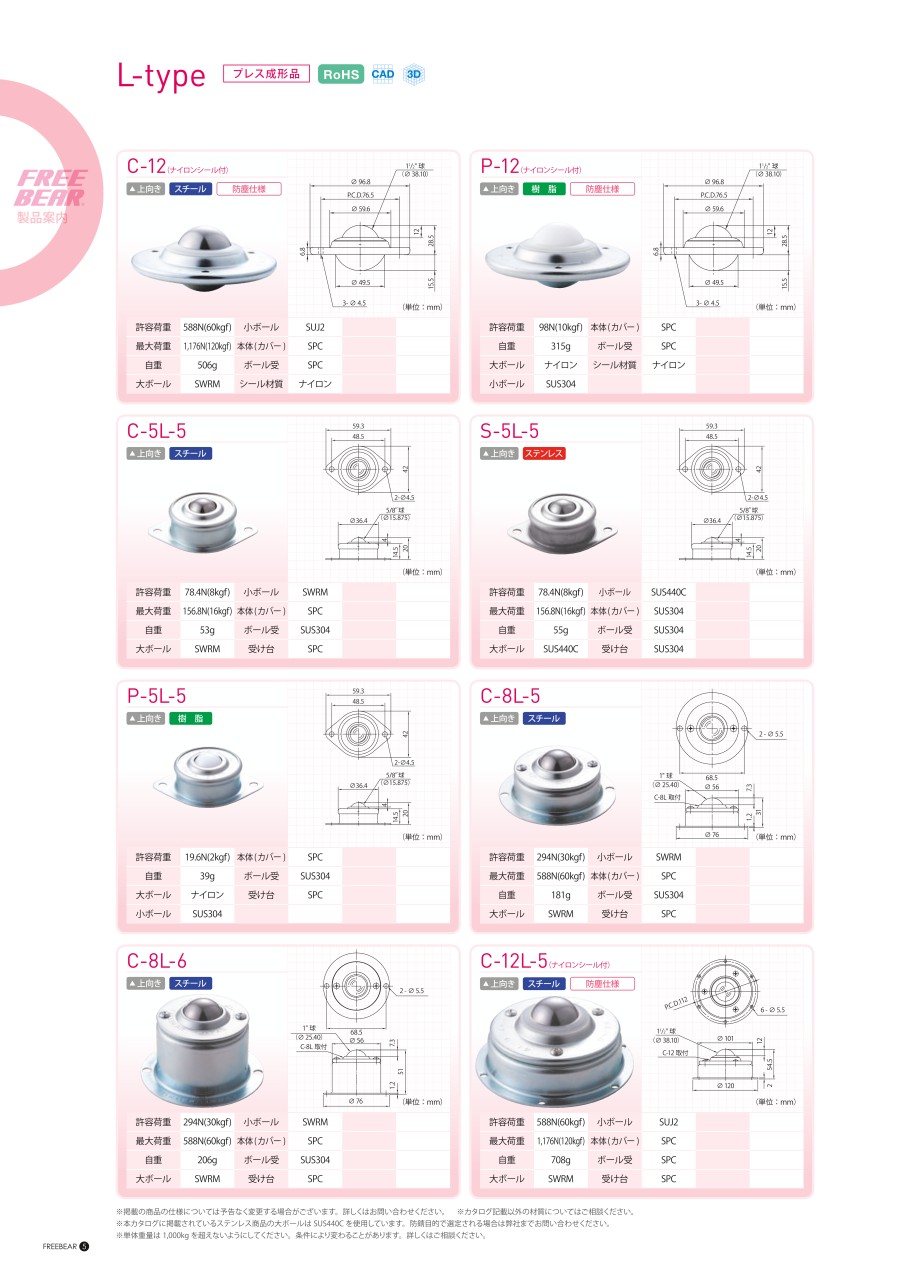

カタログ
