フリーベア L-type
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 319円～4,567円
- 税込単価
- 351円～5,024円
【特長】・豊富なバリエーションで様々な環境に対応。・取り付け高さを低く抑える用...
詳細情報を確認する
未確定：候補が8型番あります。
商品情報
外形図
製品仕様
| 型番 | 許容荷重 （kg） | 最大荷重 （kg） | メインボール | 小ボール | 本体 | ボール受け | 自重 （g） |
|---|---|---|---|---|---|---|---|
| C-5L | 8 | 16 | スチール | スチール | スチール | SUS | 45.5 |
| S-5L | 8 | 16 | SUS | SUS | SUS | SUS | 45 |
| P-5L | 2 | - | ナイロン | SUS | スチール | SUS | 31.5 |
| C-8L | 30 | 60 | スチール | スチール | スチール | SUS | 132 |
| S-8L | 30 | 60 | SUS | SUS | SUS | SUS | 131 |
| P-8L | 5 | - | ナイロン | SUS | スチール | SUS | 75 |
| C-12 | 60 | 120 | スチール | スチール | スチール | スチール | 506 |
| P-12 | 10 | - | ナイロン | SUS | スチール | スチール | 315 |
| 型番 | A | B | C | D | E | F | G | H （参考値） | I | J |
|---|---|---|---|---|---|---|---|---|---|---|
| C-5L | φ41.3 | 30 | φ22 | φ24 | 3.4 | 4 | 10.2 | 9.1 | 2-φ3.5 | 5/8"球 （φ15.875） |
| S-5L | φ41.3 | 30 | φ22 | φ24 | 3.4 | 4 | 10.2 | 9.1 | 2-φ3.5 | 5/8"球 （φ15.875） |
| P-5L | φ41.3 | 30 | φ22 | φ24 | 3.4 | 4 | 10.2 | 9.1 | 2-φ3.5 | 5/8"球 （φ15.875） |
| C-8L | φ55.5 | 45.5 | φ32.5 | φ35 | 4 | 7.3 | 14.6 | 15.2 | 2-φ4.5 | 1"球 （φ25.40） |
| S-8L | φ55.5 | 45.5 | φ32.5 | φ35 | 4 | 7.3 | 14.6 | 15.2 | 2-φ4.5 | 1"球 （φ25.40） |
| P-8L | φ55.5 | 45.5 | φ32.5 | φ35 | 4 | 7.3 | 14.6 | 15.2 | 2-φ4.5 | 1"球 （φ25.40） |
| C-12 | φ96.8 | P.C.D.76.5 | φ59.6 | φ49.5 | 6.8 | 12 | 28.5 | 15.5 | 3-φ4.5 | 1 1/2"球 （φ38.10） |
| P-12 | φ96.8 | P.C.D.76.5 | φ59.6 | φ49.5 | 6.8 | 12 | 28.5 | 15.5 | 3-φ4.5 | 1 1/2"球 （φ38.10） |
詳細情報
基本情報
【特長】
・豊富なバリエーションで様々な環境に対応。
・取り付け高さを低く抑える用途に最適。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

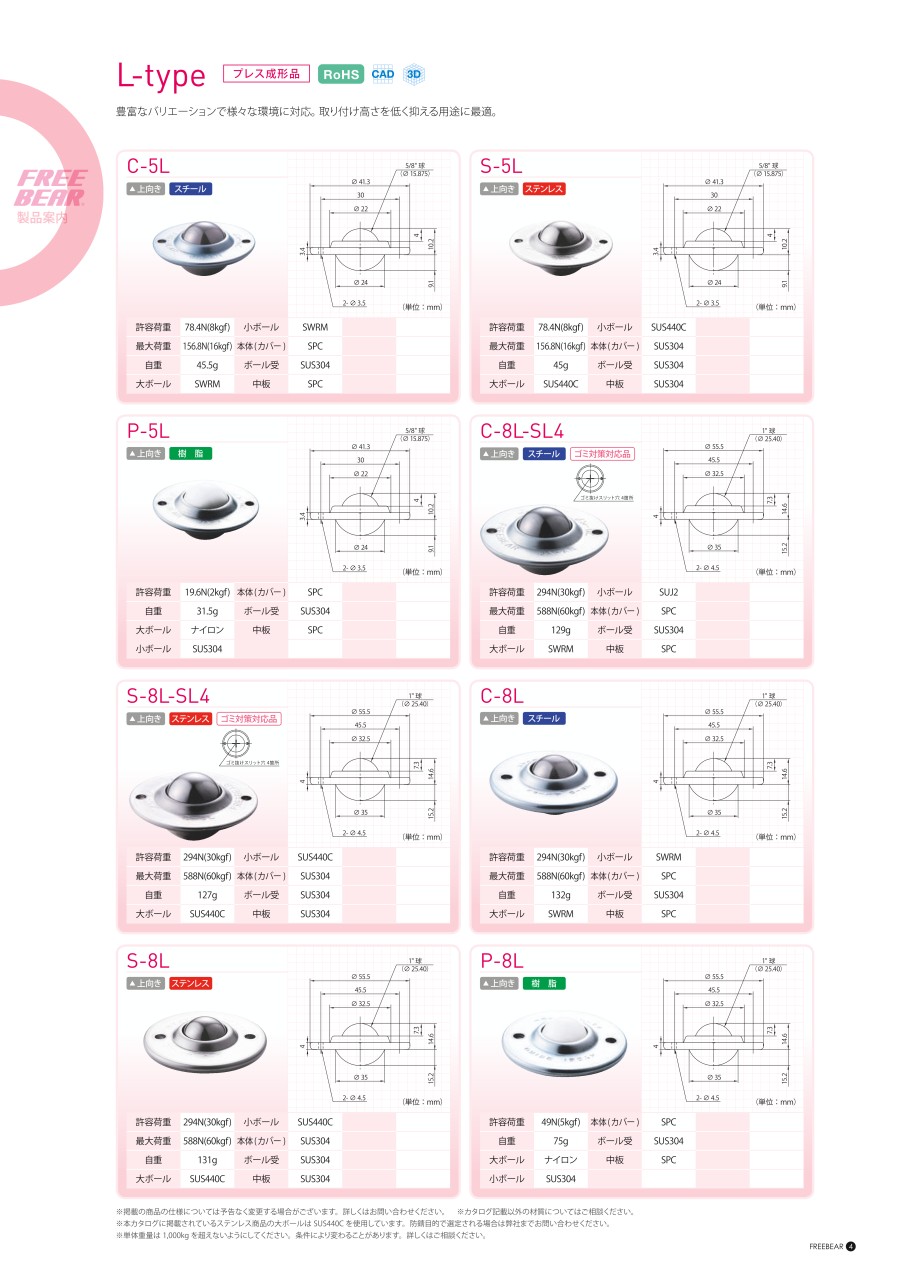

カタログ
