片山チエン

スプロケット標準スプロケット120B型

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

通常単価(税別): 4,201円～58,615円特別価格

税込単価: 4,621円～64,477円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：6 日目

【特長】・キー溝加工済も選定可能。・チェーンNo.120。【材質】・スチール。

スプロケット形状
B形
チエーンNo.
120
列数
1
種類
下穴タイプ
材質
スチール
チェーンタイプ
標準
軸種類
標準下穴

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
片山チエン製スプロケットの下穴品はカタログ記載数値より下回ることがございます。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が29型番あります。

商品情報
型番リスト
詳細情報

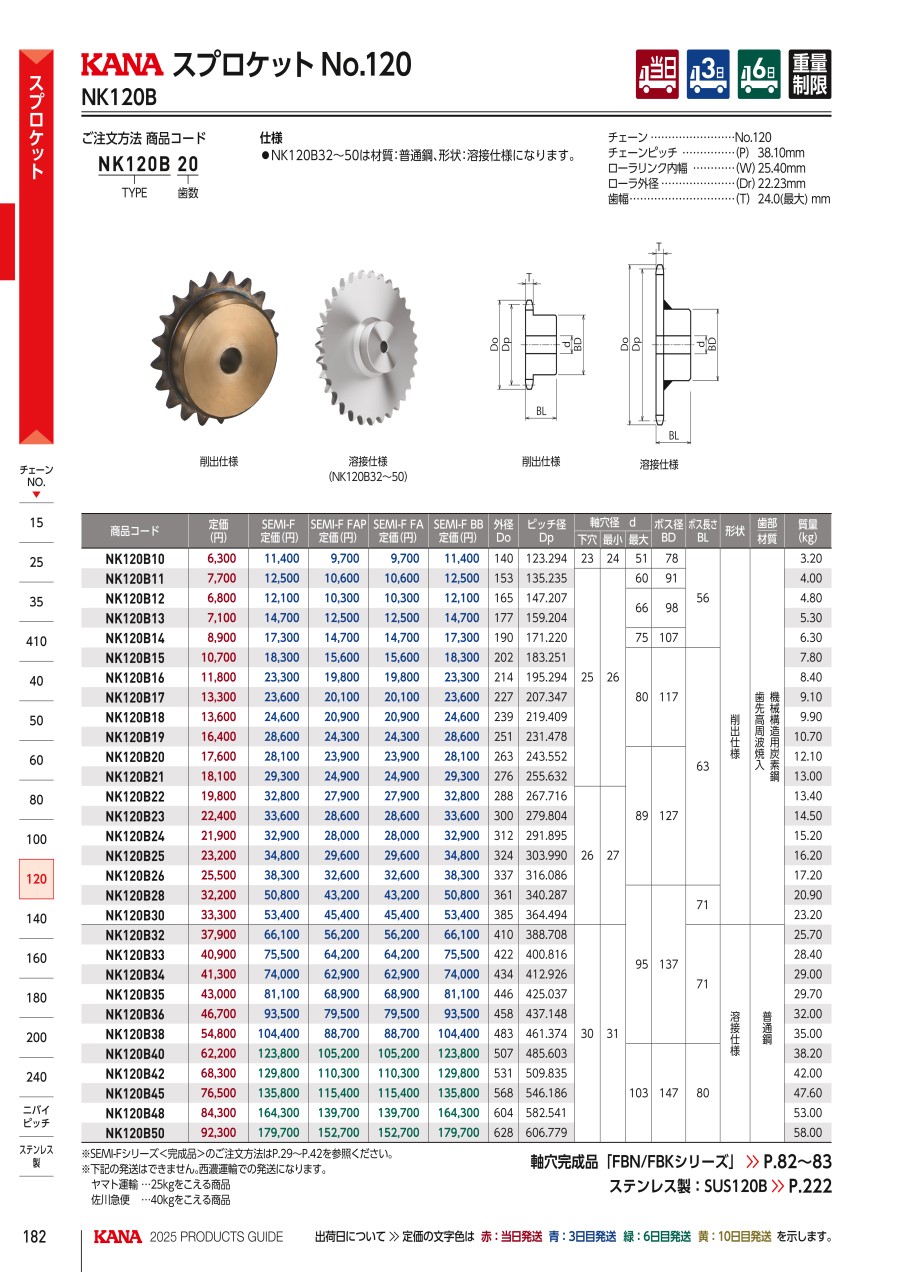

カタログ

商品情報

外形図

B形削出仕様

B形溶接仕様

製品仕様

チェーン：No.120
チェーンピッチ：（P）38
ローラリンク内側：（W）25.40mm
ローラ外径：（Dr）22.23mm
歯幅：（T）23.5mm

規格表

型番		外径 Do	ピッチ径 Dp	軸穴径 d			ボス径 BD	ボス長さ BL	形状	歯部	重量 kg
TYPE	歯数	外径 Do	ピッチ径 Dp	下穴	最小	最大	ボス径 BD	ボス長さ BL	形状	歯部	重量 kg
NK 120B	10	140	123.29	23	24	51	78	56	削出仕様	焼入：歯先高周波焼入材質：機械構造用炭素鋼	3.20
	11	153	135.24	25	26	60	91	56			4.00
	12	165	147.21	25	26	66	98	56			4.80
	13	177	159.20	25	26	66	98	56			5.30
	14	190	171.22	25	26	75	107	56			6.30
	15	202	183.25	25	26	80	117	63			7.80
	16	214	195.29	25	26	80	117	63			8.40
	17	227	207.35	25	26	80	117	63			9.10
	18	239	219.41	25	26	80	117	63			9.90
	19	251	231.48	25	26	80	117	63			10.70
	20	263	243.55	25	26	89	127	63			12.10
	21	276	255.63	25	26	89	127	63			13.00
	22	288	267.72	26	27	89	127	63			13.40
	23	300	279.80	26	27	89	127	63			14.50
	24	312	291.90	26	27	89	127	63			15.20
	25	324	303.99	26	27	89	127	63			16.20
	26	337	316.09	26	27	89	127	63			17.20
	28	361	340.29	26	27	95	137	71			20.90
	30	385	364.50	26	27	95	137	71			23.20
	32	410	388.71	30	31	95	137	71	溶接仕様	材質：普通鋼	25.70
	33	422	400.82	30	31	95	137	71			28.40
	34	434	412.93	30	31	95	137	71			29.00
	35	446	425.04	30	31	95	137	71			29.70
	36	458	437.15	30	31	95	137	71			32.00
	38	483	461.38	30	31	95	137	71			35.00
	40	507	485.60	30	31	103	147	80			38.20
	42	531	509.83	30	31	103	147	80			42.00
	45	568	546.19	30	31	103	147	80			47.60
	48	604	582.54	30	31	103	147	80			53.00
	50	628	606.78	30	31	103	147	80			58.00

型番リスト

表示件数

型番

歯数

(T)

軸穴径ｄ

(mm)

最大軸穴径

(mm)

最小軸穴径

(mm)

最小発注数量

10	23	51	24	1個
12	25	66	26	1個
13	25	66	26	1個
14	25	75	26	1個
15	25	80	26	1個
16	25	80	26	1個
17	25	80	26	1個
18	25	80	26	1個
19	25	80	26	1個
20	25	89	26	1個
21	25	89	26	1個
22	26	89	27	1個
23	26	89	27	1個
24	26	89	27	1個
25	26	89	27	1個
26	26	89	27	1個
28	26	95	27	1個
30	26	95	27	1個
32	30	95	31	1個
33	30	95	31	1個
34	30	95	31	1個
35	30	95	31	1個
36	30	95	31	1個
38	30	95	31	1個
40	30	103	31	1個
42	30	103	31	1個
45	30	103	31	1個
48	30	103	31	1個
50	30	103	31	1個

通常単価(税別) (税込単価)	通常出荷日

4,201円 ( 4,621円 )	6日目
4,897円 ( 5,387円 )	在庫品1日目当日出荷可能
4,997円 ( 5,497円 )	在庫品1日目当日出荷可能
6,397円 ( 7,037円 )	在庫品1日目当日出荷可能
7,098円 ( 7,808円 )	5日目
8,497円 ( 9,347円 )	在庫品1日目当日出荷可能
9,597円 ( 10,557円 )	在庫品1日目当日出荷可能
8,492円 ( 9,341円 )	4日目
10,209円 ( 11,230円 )	在庫品1日目当日出荷可能
10,906円 ( 11,997円 )	6日目
10,916円 ( 12,008円 )	3日目
12,332円 ( 13,565円 )	3日目
13,924円 ( 15,316円 )	3日目
12,807円 ( 14,088円 )	3日目
15,158円 ( 16,674円 )	3日目
17,760円 ( 19,536円 )	3日目
20,312円18,280円 ( 20,108円 )	3日目
22,586円20,327円 ( 22,360円 )	3日目
25,274円22,746円 ( 25,021円 )	3日目
25,405円22,864円 ( 25,150円 )	3日目
26,775円24,097円 ( 26,507円 )	3日目
27,939円25,145円 ( 27,660円 )	3日目
29,223円26,300円 ( 28,930円 )	3日目
35,544円31,989円 ( 35,188円 )	3日目
38,268円34,441円 ( 37,885円 )	3日目
43,317円 ( 47,649円 )	3日目
48,401円43,560円 ( 47,916円 )	3日目
51,091円45,981円 ( 50,579円 )	3日目
58,615円52,753円 ( 58,028円 )	3日目

詳細情報

基本情報

基本情報

【特長】・キー溝加工済も選定可能。・チェーンNo.120。【材質】・スチール。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
片山チエン製スプロケットの下穴品はカタログ記載数値より下回ることがございます。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。
