片山チエン

標準スプロケット50B形

Name: 標準スプロケット50B形
Brand: 片山チエン
SKU: 221000713624
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 430円～17,957円

税込単価: 473円～19,753円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

標準スプロケット 50A形

通常価格(税別)： 361円 (税込価格：397円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

FBN50B フィニッシュドボアスプロケット

通常価格(税別)： 990円 (税込価格：1,089円)

通常出荷日：在庫品1日目

【特長】・適用チェーン：No.50。・スプロケット形状：B形。

詳細情報を確認する

スプロケット形状
B形
チエーンNo.
50
列数
1
種類
下穴タイプ
材質
スチール
チェーンタイプ
標準
軸種類
標準下穴

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
片山チエン製スプロケットの下穴品はカタログ記載数値より下回ることがございます。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が59型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

・チェーン：No.50
・チェーンピッチ：（P）15.875mm
・ローラリンク内幅：（W）9.53mm
・ローラ外径：（Dr）10.16mm
・歯幅：（T）8.7mm

規格表

歯数	S	GD
8	6.4	22
9	6.4	29
10	6.4	34
11	6.4	39
12	6.4	44
13	6.4	49

型番	歯数	外径 Do	ピッチ径 Dp	軸穴径 d			ボス径 BD	ボス長さ BL	形状	材質	重量 kg
型番	歯数	外径 Do	ピッチ径 Dp	下穴	最小	最大	ボス径 BD	ボス長さ BL	形状	材質	重量 kg
NK 50B	8	48	41.48	10	11	13.5	★30	25	削出仕様	歯先高周波焼入機械構造用炭素鋼	0.12
	9	53	46.42	10	11	18	★34	25			0.20
	10	58	51.37	10	11	22	★40	25			0.27
	11	64	56.35	12	13	28	★45.5	25			0.33
	12	69	61.34	12	13	30	★50	25			0.41
	13	74	66.34	12	13	32	★51	25			0.46
	14	79	71.34	12	13	32	52	25			0.52
	15	84	76.35	12	13	35	57	25			0.62
	16	89	81.37	14	15	40	62	25			0.72
	17	94	86.39	14	15	45	67	25			0.83
	18	100	91.42	14	15	48	72	28			1.00
	19	105	96.45	14	15	48	73	28			1.10
	20	110	101.48	14	15	48	73	28			1.20
	21	115	106.51	14	15	48	73	28			1.20
	22	120	111.55	16	17	48	73	28			1.30
	23	125	116.58	16	17	48	73	28			1.30
	24	130	121.62	16	17	48	73	28			1.40
	25	135	126.66	16	17	48	73	28			1.50
	26	140	131.70	16	17	48	73	28			1.50
	27	145	136.74	16	17	48	73	28			1.50
	28	150	141.79	16	17	48	73	28			1.60
	29	155	146.83	16	17	48	73	28			1.70
	30	161	151.87	16	17	48	73	28			1.80
	31	166	156.92	16	17	48	73	28			1.85
	32	171	161.96	16	17	48	73	28			1.90
	33	176	167.01	16	17	48	73	28			2.00
	34	181	172.05	16	17	48	73	28			2.10
	35	186	177.10	16	17	48	73	28			2.20
	36	191	182.14	19	20	55	83	35			2.85
	37	196	187.19	19	20	55	83	35			2.95
	38	201	192.24	19	20	55	83	35			3.05
	39	206	197.29	19	20	55	83	35			3.15
	40	211	202.33	19	20	55	83	35			3.25
	41	216	207.38	19	20	55	83	35			3.40
	42	221	212.43	19	20	55	83	35			3.50
	43	226	217.48	19	20	55	83	35			3.60
	44	231	222.53	19	20	55	83	35			3.70
	45	237	227.58	19	20	55	83	35			3.85
	46	242	232.63	19	20	55	83	35			3.96
	47	247	237.68	19	20	55	83	35			4.09
	48	252	242.73	19	20	55	83	35			4.20
	49	257	247.78	19	20	55	83	35			4.35
	50	262	252.83	19	20	55	83	35			4.50
	51	267	257.88	19	20	55	83	35			4.62
	52	272	262.92	19	20	55	83	35			4.76
	53	277	267.97	19	20	55	83	35			4.91
	54	282	273.02	19	20	55	83	35			5.05
	55	287	278.08	19	20	55	83	35			5.20
	56	292	283.13	19	20	55	83	35			5.36
	57	297	288.18	19	20	55	83	35			5.51
	58	302	293.23	19	20	55	83	35			5.67
	60	312	303.33	19	20	55	83	35			6.00
	65	338	328.58	20	21	63	93	40			7.40
	68	353	343.74	20	21	63	93	40	溶接仕様	普通鋼	7.94
	70	363	353.84	20	21	63	93	40			8.30
	75	388	379.10	20	21	63	93	40			9.35
	80	414	404.36	20	21	66	98	45			10.50
	85	439	429.62	20	21	66	98	45			12.00
	90	464	454.88	20	21	66	98	45			13.20

注：BDに★印付のスプロケットはボス外形に溝があります。

型番リスト

表示件数

型番

歯数

(T)

軸穴径ｄ

(mm)

最大軸穴径

(mm)

最小軸穴径

(mm)

最小発注数量

8	10	13.5	11	1個
9	10	18	11	1個
10	10	22	11	1個
11	12	28	13	1個
12	12	30	13	1個
13	12	32	13	1個
14	12	32	13	1個
15	12	35	13	1個
16	14	40	15	1個
17	14	45	15	1個
18	14	48	15	1個
19	14	48	15	1個
20	14	48	15	1個
21	14	48	15	1個
22	16	48	17	1個
23	16	48	17	1個
24	16	48	17	1個
25	16	48	17	1個
26	16	48	17	1個
27	16	48	17	1個
28	16	48	17	1個
29	16	48	17	1個
30	16	48	17	1個
31	16	48	17	1個
32	16	48	17	1個
33	16	48	17	1個
34	16	48	17	1個
35	16	48	17	1個
36	19	55	20	1個
37	19	55	20	1個
38	19	55	20	1個
39	19	55	20	1個
40	19	55	20	1個
41	19	55	20	1個
42	19	55	20	1個
43	19	55	20	1個
44	19	55	20	1個
45	19	55	20	1個
46	19	55	20	1個
47	19	55	20	1個
48	19	55	20	1個
49	19	55	20	1個
50	19	55	20	1個
51	19	55	20	1個
52	19	55	20	1個
53	19	55	20	1個
54	19	55	20	1個
55	19	55	20	1個
56	19	55	20	1個
57	19	55	20	1個
58	19	55	20	1個
60	19	55	20	1個
65	20	63	21	1個
68	20	63	21	1個
70	20	63	21	1個
75	20	63	21	1個
80	20	66	21	1個
85	20	66	21	1個
90	20	66	21	1個

通常単価(税別) (税込単価)	通常出荷日

506円 ( 557円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	在庫品1日目当日出荷可能
557円 ( 613円 )	在庫品1日目当日出荷可能
529円 ( 582円 )	在庫品1日目当日出荷可能
556円 ( 612円 )	在庫品1日目当日出荷可能
519円 ( 571円 )	在庫品1日目当日出荷可能
698円 ( 768円 )	在庫品1日目当日出荷可能
674円 ( 741円 )	在庫品1日目当日出荷可能
744円 ( 818円 )	在庫品1日目当日出荷可能
693円 ( 762円 )	在庫品1日目当日出荷可能
874円 ( 961円 )	在庫品1日目当日出荷可能
1,021円 ( 1,123円 )	6日目
966円 ( 1,063円 )	在庫品1日目当日出荷可能
1,027円 ( 1,130円 )	在庫品1日目当日出荷可能
1,297円 ( 1,427円 )	在庫品1日目当日出荷可能
1,126円 ( 1,239円 )	在庫品1日目当日出荷可能
1,329円 ( 1,462円 )	在庫品1日目当日出荷可能
1,384円 ( 1,522円 )	在庫品1日目当日出荷可能
1,505円 ( 1,656円 )	在庫品1日目当日出荷可能
1,781円 ( 1,959円 )	在庫品1日目当日出荷可能
1,997円 ( 2,197円 )	在庫品1日目当日出荷可能
1,741円 ( 1,915円 )	在庫品1日目当日出荷可能
1,828円 ( 2,011円 )	在庫品1日目当日出荷可能
2,218円 ( 2,440円 )	6日目
1,897円 ( 2,087円 )	在庫品1日目当日出荷可能
2,223円 ( 2,445円 )	在庫品1日目当日出荷可能
2,118円 ( 2,330円 )	6日目
2,611円 ( 2,872円 )	4日目
2,892円 ( 3,181円 )	4日目
3,382円 ( 3,720円 )	在庫品1日目当日出荷可能
3,016円 ( 3,318円 )	在庫品1日目当日出荷可能
3,560円 ( 3,916円 )	6日目
3,158円 ( 3,474円 )	4日目
3,730円 ( 4,103円 )	6日目
3,583円 ( 3,941円 )	6日目
4,201円 ( 4,621円 )	6日目
4,180円 ( 4,598円 )	6日目
3,808円 ( 4,189円 )	在庫品1日目当日出荷可能
5,323円 ( 5,855円 )	在庫品1日目当日出荷可能
5,070円 ( 5,577円 )	6日目
4,762円 ( 5,238円 )	6日目
5,323円 ( 5,855円 )	6日目
4,740円 ( 5,214円 )	在庫品1日目当日出荷可能
5,820円 ( 6,402円 )	6日目
5,954円 ( 6,549円 )	6日目
6,074円 ( 6,681円 )	6日目
5,446円 ( 5,991円 )	6日目
6,701円 ( 7,371円 )	6日目
7,133円 ( 7,846円 )	6日目
7,646円 ( 8,411円 )	3日目
7,637円 ( 8,401円 )	6日目
6,330円 ( 6,963円 )	6日目
7,647円 ( 8,412円 )	6日目
10,209円 ( 11,230円 )	6日目
8,684円 ( 9,552円 )	6日目
9,770円 ( 10,747円 )	6日目
13,935円 ( 15,329円 )	6日目
14,788円 ( 16,267円 )	6日目
17,957円 ( 19,753円 )	6日目

詳細情報

基本情報

基本情報

【特長】・適用チェーン：No.50。・スプロケット形状：B形。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
片山チエン製スプロケットの下穴品はカタログ記載数値より下回ることがございます。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

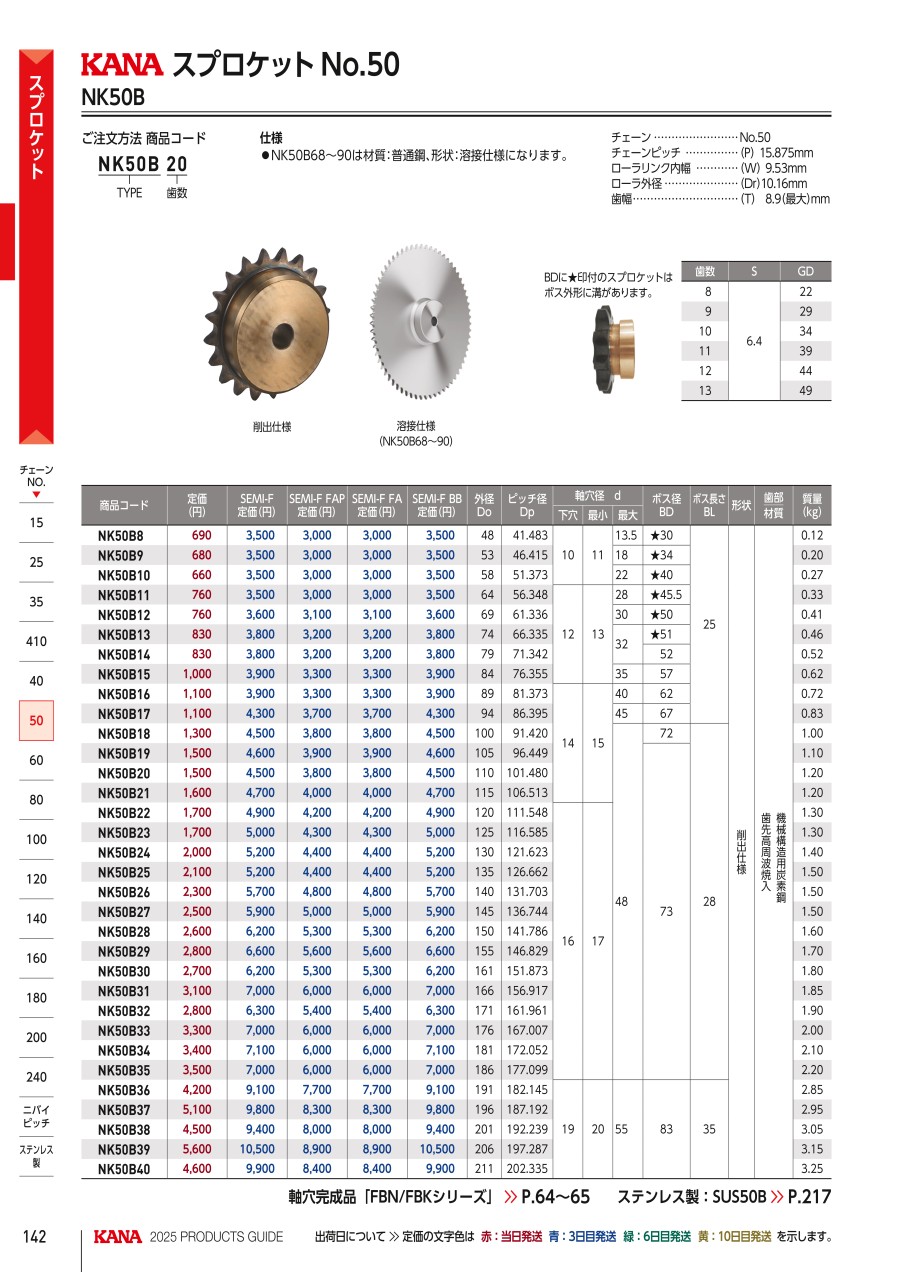

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
チェーン
ローラーチェーンです。ミスミ品にて適合するチェーンを指定寸からお選びいただけます。
ミスミ
スプロケット　４０Ｂ
スチール・ステンレス・表面処理のスプロケットです。軸穴加工タイプのほか、自由に追加工可能な軸穴粗加工品（S仕様）も用意しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
