片山チエン

標準スプロケット40B形

Name: 標準スプロケット40B形
Brand: 片山チエン
SKU: 221000713613
Rating: 5 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（3件）

通常単価(税別): 374円～11,532円

税込単価: 411円～12,685円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

K40スプロケット旧B形

通常価格(税別)： 458円 (税込価格：504円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

FBN40B フィニッシュドボアスプロケット

4.5

通常価格(税別)： 771円 (税込価格：848円)

通常出荷日：在庫品1日目

【特長】・炭素鋼に高周波焼入れを施した、標準スプロケットです・豊富な歯数、軸穴...

詳細情報を確認する

スプロケット形状
B形
チエーンNo.
40
列数
1
種類
下穴タイプ
材質
スチール
チェーンタイプ
標準
軸種類
標準下穴

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
片山チエン製スプロケットの下穴品はカタログ記載数値より下回ることがございます。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が58型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

・チェーン：No.40
・チェーンピッチ：（P）12.70mm
・ローラリンク内幅：（W）7.95mm
・ローラ外径：（Dr）7.92mm
・歯幅：（T）7.2mm

規格表

歯数	S	GD
8	5.2	18
9	5.2	23
10	5.2	27
11	5.2	31
12	5.2	35

製品仕様

型番	歯数	外径 Do	ピッチ径 Dp	軸穴径 d			ボス径 BD	ボス長さ BL	形状	材質	重量 kg
型番	歯数	外径 Do	ピッチ径 Dp	下穴	最小	最大	ボス径 BD	ボス長さ BL	形状	材質	重量 kg
NK 40B	8	39	33.19	9	10	14	★24	22	削出仕様	歯先高周波焼入機械構造用炭素鋼	0.10
	9	43	37.13	9	10	16	★28	22			0.11
	10	47	41.10	9	10	18	★32	22			0.14
	11	51	45.08	10	11	20	★36	22			0.19
	12	55	49.07	10	11	22	★40	22			0.22
	13	59	53.07	12	13	20	37	22			0.23
	14	63	57.07	12	13	25	42	22			0.28
	15	67	61.08	12	13	28	46	22			0.34
	16	71	65.10	13	14	32	50	22			0.40
	17	76	69.12	13	14	32	54	22			0.46
	18	80	73.14	13	14	35	57	22			0.51
	19	84	77.16	14	15	40	62	22			0.59
	20	88	81.18	14	15	45	67	25			0.76
	21	92	85.21	14	15	48	71	25			0.85
	22	96	89.24	14	15	51	75	25			0.95
	23	100	93.27	14	15	51	77	25			1.00
	24	104	97.30	14	15	42	63	25			0.84
	25	108	101.33	14	15	42	63	25			0.88
	26	112	105.36	14	15	42	63	25			0.92
	27	116	109.40	14	15	42	63	25			0.96
	28	120	113.43	14	15	42	63	25			1.00
	29	124	117.46	14	15	42	63	25			1.00
	30	128	121.50	14	15	42	63	25			1.10
	31	133	125.53	14	15	45	68	28			1.20
	32	137	129.57	14	15	45	68	28			1.30
	33	141	133.61	14	15	45	68	28			1.30
	34	145	137.64	14	15	45	68	28			1.30
	35	149	141.68	14	15	45	68	28			1.40
	36	153	145.72	16	17	45	68	28			1.50
	37	157	149.75	16	17	45	68	28			1.55
	38	161	153.79	16	17	45	68	28			1.60
	39	165	157.83	16	17	45	68	28			1.65
	40	169	161.87	16	17	45	68	28			1.70
	41	173	165.91	16	17	48	73	32			2.00
	42	177	169.95	16	17	48	73	32			2.05
	43	181	173.98	16	17	48	73	32			2.10
	44	185	178.02	16	17	48	73	32			2.17
	45	189	182.06	16	17	48	73	32			2.25
	46	193	186.10	16	17	48	73	32			2.30
	47	197	190.14	16	17	48	73	32			2.37
	48	201	194.18	16	17	48	73	32			2.45
	49	205	198.22	16	17	48	73	32			2.51
	50	209	202.26	16	17	48	73	32			2.60

製品仕様

型番	歯数	外径 Do	ピッチ径 Dp	軸穴径 d			ボス径 BD	ボス長さ BL	形状	材質	重量 kg
型番	歯数	外径 Do	ピッチ径 Dp	下穴	最小	最大	ボス径 BD	ボス長さ BL	形状	材質	重量 kg
NK 40B	51	214	206.30	16	17	48	73	32	削出仕様	歯先高周波焼入機械構造用炭素鋼	2.65
	52	218	210.34	16	17	48	73	32			2.72
	53	222	214.38	16	17	48	73	32			2.80
	54	226	218.42	16	17	48	73	32			2.90
	55	230	222.46	16	17	48	73	32			2.96
	56	234	226.50	16	17	48	73	32			3.04
	60	250	242.66	16	17	48	73	32			3.40
	64	266	258.83	16	17	48	73	32	削出仕様	機械構造用炭素鋼	3.73
	65	270	262.87	16	17	55	83	32			4.10
	68	282	274.99	16	17	55	83	32			4.35
	70	290	283.07	16	17	55	83	32			4.57
	72	299	291.16	20	21	55	83	32			4.80
	75	311	303.28	20	21	55	83	32			5.10
	80	331	323.49	20	21	60	88	35	溶接仕様	普通鋼	5.90
	85	351	343.69	20	21	60	88	35			6.50
	90	371	363.90	20	21	60	88	35			7.15

注：BDに★印付のスプロケットはボス外形に溝があります。

型番リスト

表示件数

型番

歯数

(T)

軸穴径ｄ

(mm)

最大軸穴径

(mm)

最小軸穴径

(mm)

最小発注数量

8	9	14	10	1個
9	9	16	10	1個
10	9	18	10	1個
11	10	20	11	1個
12	10	22	11	1個
13	12	20	13	1個
14	12	25	13	1個
15	12	28	13	1個
16	13	32	14	1個
17	13	32	14	1個
18	13	35	14	1個
19	14	40	15	1個
20	14	45	15	1個
21	14	48	15	1個
22	14	51	15	1個
23	14	51	15	1個
24	14	42	15	1個
25	14	42	15	1個
26	14	42	15	1個
27	14	42	15	1個
28	14	42	15	1個
29	14	42	15	1個
30	14	42	15	1個
31	14	45	15	1個
32	14	45	15	1個
33	14	45	15	1個
34	14	45	15	1個
35	14	45	15	1個
36	16	45	17	1個
37	16	45	17	1個
38	16	45	17	1個
39	16	45	17	1個
40	16	45	17	1個
41	16	48	17	1個
42	16	48	17	1個
43	16	48	17	1個
44	16	48	17	1個
45	16	48	17	1個
46	16	48	17	1個
47	16	48	17	1個
48	16	48	17	1個
49	16	48	17	1個
50	16	48	17	1個
51	16	48	17	1個
52	16	48	17	1個
53	16	48	17	1個
54	16	48	17	1個
55	16	48	17	1個
56	16	48	17	1個
60	16	48	17	1個
64	16	48	17	1個
65	16	55	17	1個
68	16	55	17	1個
72	20	55	21	1個
75	20	55	21	1個
80	20	60	21	1個
85	20	60	21	1個
90	20	60	21	1個

通常単価(税別) (税込単価)	通常出荷日

420円 ( 462円 )	在庫品1日目当日出荷可能
374円 ( 411円 )	在庫品1日目当日出荷可能
390円 ( 429円 )	在庫品1日目当日出荷可能
426円 ( 469円 )	在庫品1日目当日出荷可能
468円 ( 515円 )	在庫品1日目当日出荷可能
509円 ( 560円 )	6日目
460円 ( 506円 )	6日目
487円 ( 536円 )	在庫品1日目当日出荷可能
488円 ( 537円 )	在庫品1日目当日出荷可能
588円 ( 647円 )	在庫品1日目当日出荷可能
519円 ( 571円 )	在庫品1日目当日出荷可能
618円 ( 680円 )	在庫品1日目当日出荷可能
718円 ( 790円 )	在庫品1日目当日出荷可能
788円 ( 867円 )	在庫品1日目当日出荷可能
872円 ( 959円 )	在庫品1日目当日出荷可能
901円 ( 991円 )	在庫品1日目当日出荷可能
788円 ( 867円 )	在庫品1日目当日出荷可能
858円 ( 944円 )	在庫品1日目当日出荷可能
928円 ( 1,021円 )	在庫品1日目当日出荷可能
1,017円 ( 1,119円 )	4日目
928円 ( 1,021円 )	在庫品1日目当日出荷可能
1,104円 ( 1,214円 )	6日目
1,197円 ( 1,317円 )	在庫品1日目当日出荷可能
1,314円 ( 1,445円 )	6日目
1,297円 ( 1,427円 )	在庫品1日目当日出荷可能
1,434円 ( 1,577円 )	6日目
1,597円 ( 1,757円 )	在庫品1日目当日出荷可能
1,597円 ( 1,757円 )	在庫品1日目当日出荷可能
1,597円 ( 1,757円 )	在庫品1日目当日出荷可能
1,810円 ( 1,991円 )	6日目
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,993円 ( 2,192円 )	6日目
1,897円 ( 2,087円 )	在庫品1日目当日出荷可能
2,500円 ( 2,750円 )	6日目
2,197円 ( 2,417円 )	在庫品1日目当日出荷可能
2,743円 ( 3,017円 )	6日目
3,018円 ( 3,320円 )	6日目
2,397円 ( 2,637円 )	在庫品1日目当日出荷可能
2,877円 ( 3,165円 )	6日目
2,878円 ( 3,166円 )	6日目
2,797円 ( 3,077円 )	在庫品1日目当日出荷可能
3,409円 ( 3,750円 )	6日目
2,897円 ( 3,187円 )	在庫品1日目当日出荷可能
3,624円 ( 3,986円 )	6日目
3,245円 ( 3,570円 )	6日目
3,811円 ( 4,192円 )	6日目
3,697円 ( 4,067円 )	在庫品1日目当日出荷可能
3,995円 ( 4,395円 )	6日目
4,167円 ( 4,584円 )	6日目
3,744円 ( 4,118円 )	6日目
5,326円 ( 5,859円 )	6日目
5,329円 ( 5,862円 )	6日目
6,196円 ( 6,816円 )	6日目
6,331円 ( 6,964円 )	6日目
6,704円 ( 7,374円 )	6日目
7,646円 ( 8,411円 )	6日目
9,527円 ( 10,480円 )	6日目
11,532円 ( 12,685円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・炭素鋼に高周波焼入れを施した、標準スプロケットです
・豊富な歯数、軸穴径から選定可能です

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
片山チエン製スプロケットの下穴品はカタログ記載数値より下回ることがございます。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

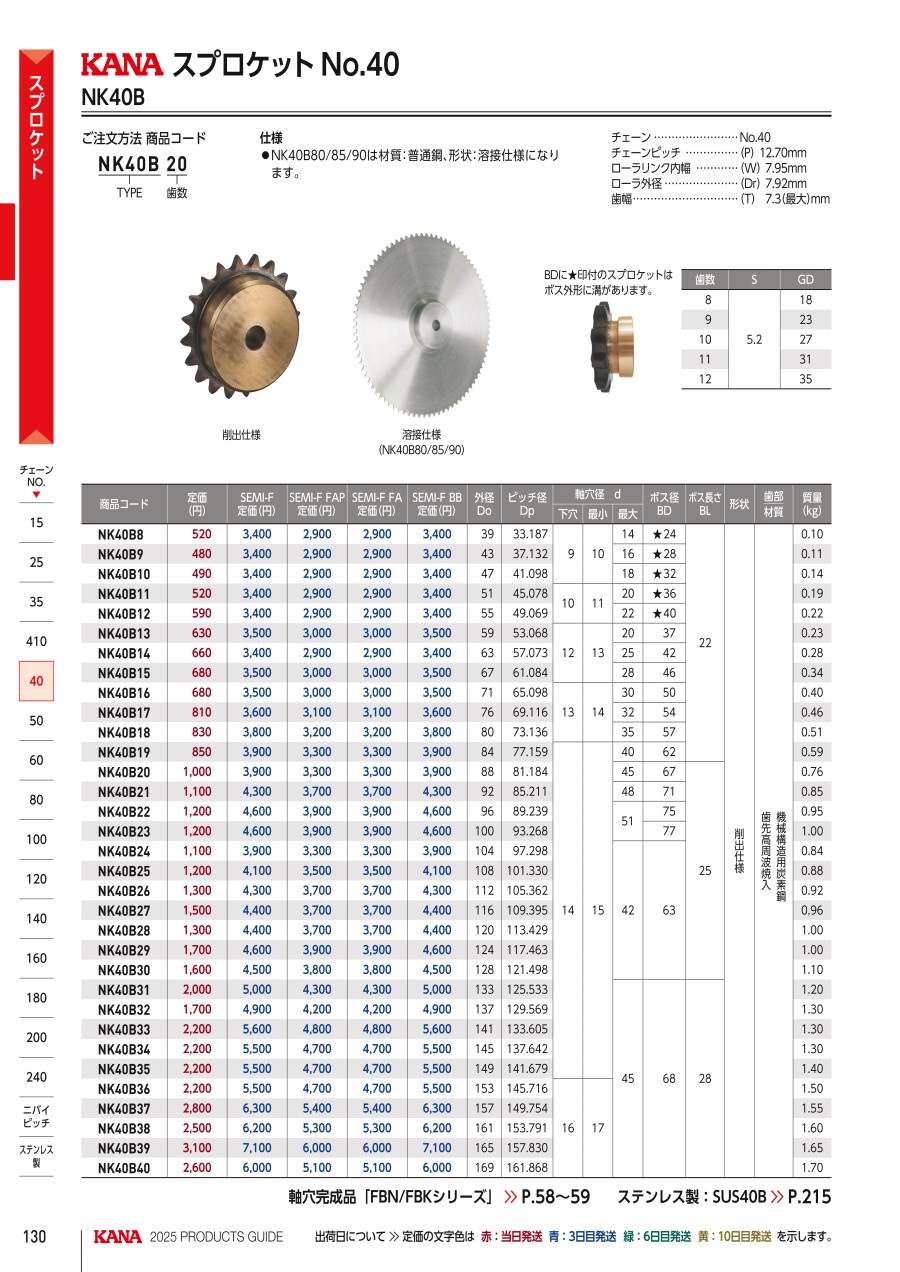

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
チェーン
ローラーチェーンです。ミスミ品にて適合するチェーンを指定寸からお選びいただけます。
ミスミ
スプロケット　４０Ｂ
スチール・ステンレス・表面処理のスプロケットです。軸穴加工タイプのほか、自由に追加工可能な軸穴粗加工品（S仕様）も用意しております。
ツバキ山久チエイン
プラブロックチェーン RSP形（普通・低摩擦耐磨耗タイプ型番でリンク指定）
RSP形プラブロックチェーンです。プラトップチェーンより小さなピッチを採用。スプロケット外径が小さく、乗継部の省スペース化に有効です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
