ＩＮＡ

シェル形ワンウェイクラッチ HF

カタログ |

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 892円～2,212円

税込単価: 981円～2,433円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＩＮＡ

軸受一体型シェル形ワンウェイクラッチ HFL

通常価格(税別)： 1,473円 (税込価格：1,620円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＩＮＡ

針状ころ軸受単列・複列

通常価格(税別)： 1,864円 (税込価格：2,050円)

通常出荷日：在庫品1日目

【特長】・内径に傾斜部が並んでいる肉薄のシェル形外輪、樹脂製保持器、ばね、針状...

詳細情報を確認する

軌道輪形状
ワンウェイクラッチ
荷重方向
ラジアル
仕様
標準

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番	r_min（mm）	質量（g） m	許容トルク（Nm） M_d per	シャフト回転時の制限速度（グリースおよび油潤滑で有効）（1/min） n_GW	外輪回転時の制限速度（グリースおよび油潤滑で有効）（1/min） n_GA	ラジアル軸受配列に適したシェル形針状ころ軸受

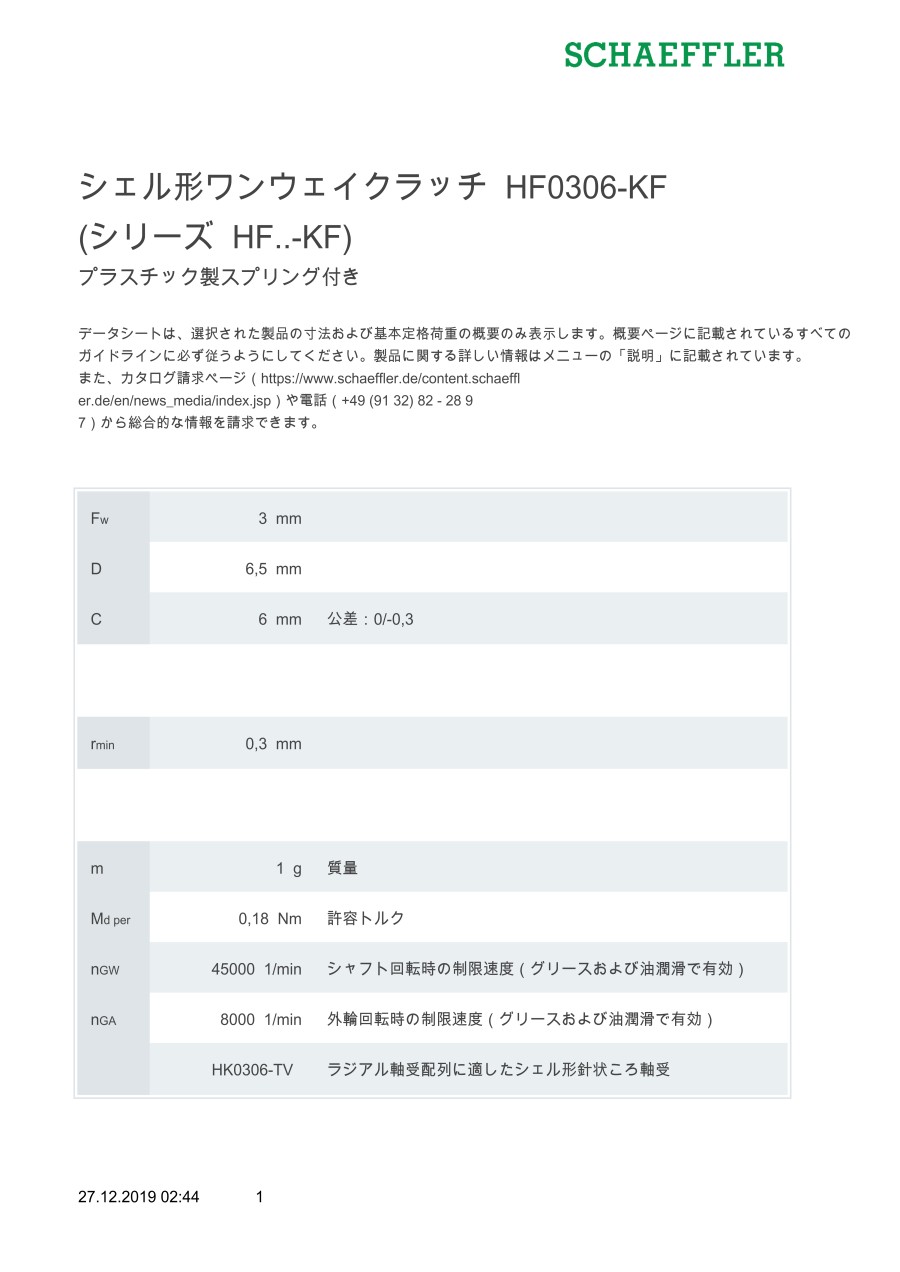

HF0306-KF	0.3	1	0.18	45,000	8,000	HK0306-TV
HF0406-KF	0.3	1	0.34	34,000	8,000	HK0408
HF0612	0.3	3	1.76	23,000	13,000	HK0608
HF0612-KF	0.3	3	1.76	23,000	13,000	HK0608
HF0812	0.3	3.5	3.15	17,000	12,000	HK0808
HF0812-KF	0.3	3.5	3.15	17,000	12,000	HK0808
HF1012	0.3	4	5.3	14,000	11,000	HK1010
HF1012-KF	0.3	4	5.3	14,000	11,000	HK1010
HF1216	0.3	11	12.2	11,000	8,000	HK1212
HF1416	0.3	13	17.3	9,500	8,000	HK1412
HF1616	0.3	14	20.5	8,500	7,500	HK1612
HF1816	0.3	16	24.1	7,500	7,500	HK1812
HF2016	0.3	17	28.5	7,000	6,500	HK2010
HF2520	0.3	30	66	5,500	5,500	HK2512
HF3020	0.3	36	90	4,500	4,500	HK3012
HF3520	0.3	40	121	3,900	3,900	HK3512

規格表

単位：mm

型番	F_W	D	C
HF0306-KF	3	6.5	6 公差（-0.3～0）
HF0406-KF	4	8	6 公差（-0.3～0）
HF0612	6	10	12 公差（-0.3～0）
HF0612-KF	6	10	12 公差（-0.3～0）
HF0812	8	12	12 公差（-0.3～0）
HF0812-KF	8	12	12 公差（-0.3～0）
HF1012	10	14	12 公差（-0.3～0）
HF1012-KF	10	14	12 公差（-0.3～0）
HF1216	12	18	16 公差（-0.3～0）
HF1416	14	20	16 公差（-0.3～0）
HF1616	16	22	16 公差（-0.3～0）
HF1816	18	24	16 公差（-0.3～0）
HF2016	20	26	16 公差（-0.3～0）
HF2520	25	32	20 公差（-0.3～0）
HF3020	30	37	20 公差（-0.3～0）
HF3520	35	42	20 公差（-0.3～0）

型番リスト

表示件数

型番

内径

(mm)

外径

(mm)

幅

(mm)

精度(JIS)

許容トルク

(Nm)

軸が回転する場合の許容回転数

外輪が回転する場合の許容回転数

JANコード

発注コード

RoHS?

最小発注数量

3	6.5	6	-	0.18	45000	8000	4560120820019	219-7472	10	1個
4	8	6	-	0.34	34000	8000	4560120820026	219-7499	10	1個
6	10	12	等級0	1.76	23000	13000	-	219-7511	10	1個
6	10	12	-	1.76	23000	13000	4560120820040	219-7529	10	1個
8	12	12	等級0	3.15	17000	12000	-	219-7553	10	1個
8	12	12	-	3.15	17000	12000	4560120820088	219-7561	10	1個
10	14	12	等級0	5.3	14000	11000	-	219-7596	10	1個
12	18	16	等級0	12.2	11000	8000	-	219-7634	10	1個
14	20	16	等級0	17.3	9500	8000	-	219-7642	10	1個
18	24	16	等級0	24.1	7500	7500	-	219-7669	10	1個
20	26	16	等級0	28.5	7000	6500	-	219-7677	10	1個
25	32	20	等級0	66	5500	5500	-	219-7685	10	1個
30	37	20	等級0	90	4500	4500	-	219-7693	10	1個
35	42	20	等級0	121	3900	3900	-	219-7707	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,212円 ( 2,433円 )	在庫品1日目当日出荷可能
1,330円 ( 1,463円 )	在庫品1日目当日出荷可能
977円 ( 1,075円 )	在庫品1日目当日出荷可能
892円 ( 981円 )	在庫品1日目当日出荷可能
1,124円 ( 1,236円 )	在庫品1日目当日出荷可能
981円 ( 1,079円 )	在庫品1日目当日出荷可能
1,014円 ( 1,115円 )	在庫品1日目当日出荷可能
1,067円 ( 1,174円 )	在庫品1日目当日出荷可能
1,066円 ( 1,173円 )	在庫品1日目当日出荷可能
1,151円 ( 1,266円 )	在庫品1日目当日出荷可能
1,491円 ( 1,640円 )	在庫品1日目当日出荷可能
1,526円 ( 1,679円 )	在庫品1日目当日出荷可能
1,679円 ( 1,847円 )	在庫品1日目当日出荷可能
2,144円 ( 2,358円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・内径に傾斜部が並んでいる肉薄のシェル形外輪、樹脂製保持器、ばね、針状ころを備えたワンウェイクラッチです
・一方向にのみトルクを伝達できます
・ラジアル方向の断面の高さが特に低くなっています
・高いロック精度を持ちます
・針状ころの個別のばねの力によって、軸、針状ころ、傾斜部が常に接触しています
・高いロック速度を持ちます
・ロック部分の質量が小さく、それに伴って慣性モーメントが小さいことがその理由です
・ロックされていない時の摩擦モーメントが小さくなっています
・リチウム複合石けん基のグリース（DIN 51825-K2 E-25）で潤滑されています
・取付けが容易です
・外輪がハウジングの穴に圧入されます
・軸方向の固定は特に必要ではありません
・HKおよびBKシリーズのシェル形針状ころ軸受と組み合わせることができます
・ラジアル断面の高さが同じです

カタログ

カタログ (見開き版)

カタログの「許容回転数」のデータはカタログ発刊当時の数値です

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
