メカニカル部品技術窓口
絞り込み条件
未確定：候補が2型番あります。
内径(mm)
~mm- 17
- 25
外径(mm)
~mm- 26
- 37
幅(mm)
~mm- 25
- 30
疲れ荷重（ラジアル）(kN)
~mm- 2.8
- 6.4
疲れ荷重（アキシアル）(kN)
~mm- 4.7
- 8.2
タイプ
~mm出荷日
- すべて
- 当日出荷可能
コンバインド針状ころ軸受 NKXR
- 通常単価(税別)
- 4,365円～5,031円
- 税込単価
- 4,802円～5,534円
【特長】・スラスト軸受が付いたラジアル針状ころ軸受です・硬化および研削された軸...
詳細情報を確認する- 軌道輪形状
- コンバインド針状ころ
- 荷重方向
- ラジアル / スラスト
- 外輪
- 外輪付き
- 内外輪 材質
- スチール
- 精度(JIS)
- 等級0
- 軌道輪列数
- 単列
- サイズ規格
- メートル
- 仕様
- 標準 / 防塵
- 転動体材質
- スチール
- 外輪タイプ
- 半円溝付
- 保持器種類
- 打抜き
未確定：候補が2型番あります。
商品情報
外形図
製品仕様
| 型番 | 型番は DIN5429に準拠 | 質量（g） m | 基本動定格荷重 ラジアル（N） Cr | 基本静定格荷重 ラジアル（N） Cor | 基本動定格荷重 アキシャル（N） Ca | 基本静定格荷重 アキシャル（N） Coa | 疲労限界荷重 ラジアル（N） Cur | 疲労限界荷重 アキシャル（N） Cua | 限界回転数 （1/min） nG | 熱許容回転数 （1/min） nθr | 適合する内輪 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NKXR15 | NAXR15 | 42 | 12,100 | 12,700 | 14,400 | 28,500 | 2,360 | 4,050 | 13,000 | 6,500 | IR12X15X16-XL |
| NKXR15Z | NAXR15Z | 45 | 12,100 | 12,700 | 14,400 | 28,500 | 2,360 | 4,050 | 13,000 | 6,500 | IR12X15X16-XL |
| NKXR17 | NAXR17 | 50 | 13,500 | 15,000 | 16,000 | 33,500 | 2,800 | 4,700 | 12,000 | 5,500 | IR14X17X17-XL |
| NKXR17Z | NAXR17Z | 53 | 13,500 | 15,000 | 16,000 | 33,500 | 2,800 | 4,700 | 12,000 | 5,500 | IR14X17X17-XL |
| NKXR20Z | NAXR20Z | 84 | 18,600 | 23,800 | 25,000 | 53,000 | 4,200 | 7,500 | 10,000 | 4,200 | IR17X20X20-XL |
| NKXR25Z | NAXR25Z | 125 | 21,300 | 30,500 | 33,500 | 76,000 | 5,400 | 7,200 | 8,500 | 3,400 | IR20X25X20-XL |
| NKXR30Z | NAXR30Z | 141 | 25,500 | 36,000 | 35,500 | 86,000 | 6,400 | 8,200 | 7,500 | 2,900 | IR25X30X20-XL |
| NKXR35Z | NAXR35Z | 165 | 27,500 | 41,500 | 39,000 | 101,000 | 7,400 | 9,600 | 6,500 | 2,500 | IR30X35X20-XL |
| NKXR40 | NAXR40 | 204 | 29,500 | 47,000 | 56,000 | 148,000 | 8,400 | 14,800 | 6,000 | 2,000 | IR35X40X20-XL |
| NKXR40Z | NAXR40Z | 214 | 29,500 | 47,000 | 56,000 | 148,000 | 8,400 | 14,800 | 6,000 | 2,000 | IR35X40X20-XL |
| NKXR45 | NAXR45 | 244 | 31,000 | 53,000 | 59,000 | 163,000 | 9,400 | 16,300 | 5,000 | 1,900 | IR40X45X20-XL |
| NKXR45Z | NAXR45Z | 260 | 31,000 | 53,000 | 59,000 | 163,000 | 9,400 | 16,300 | 5,000 | 1,900 | IR40X45X20-XL |
| NKXR50 | NAXR50 | 268 | 43,000 | 74,000 | 62,000 | 177,000 | 12,900 | 17,700 | 4,800 | 1,700 | IR45X50X25-XL |
| NKXR50Z | NAXR50Z | 288 | 43,000 | 74,000 | 62,000 | 177,000 | 12,900 | 17,700 | 4,800 | 1,700 | IR45X50X25-XL |

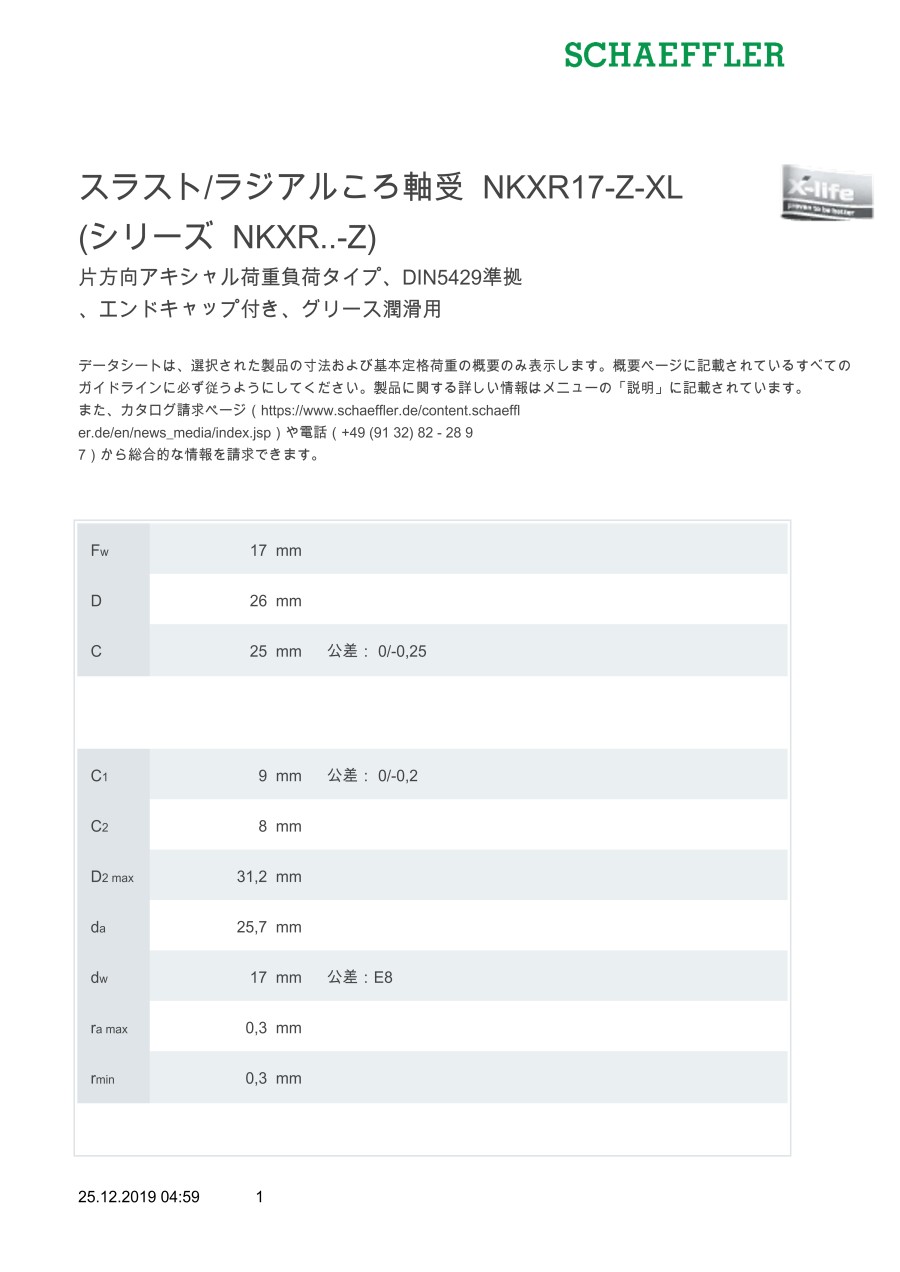

規格表
単位：mm
| 型番 | Fw | D | C | C1 | C2 | D1 max | da | dw | ra max | rmin |
|---|---|---|---|---|---|---|---|---|---|---|
| NKXR15 | 15 | 24 | 23 公差（-0.25～0） | 9 公差（-0.2～0） | 6.5 | 28.1 | 23.7 | 15 公差（E8） | 0.3 | 0.3 |
| NKXR15Z | 15 | 24 | 23 公差（-0.25～0） | 9 公差（-0.2～0） | 6.5 | 29.2 | 23.7 | 15 公差（E8） | 0.3 | 0.3 |
| NKXR17 | 17 | 26 | 25 公差（-0.25～0） | 9 公差（-0.2～0） | 8 | 30.1 | 25.7 | 17 公差（E8） | 0.3 | 0.3 |
| NKXR17Z | 17 | 26 | 25 公差（-0.25～0） | 9 公差（-0.2～0） | 8 | 31.2 | 25.7 | 17 公差（E8） | 0.3 | 0.3 |
| NKXR20Z | 20 | 30 | 30 公差（-0.25～0） | 10 公差（-0.2～0） | 10.5 | 36.2 | 30.7 | 20 公差（E8） | 0.3 | 0.3 |
| NKXR25Z | 25 | 37 | 30 公差（-0.25～0） | 11 公差（-0.2～0） | 9.5 | 43.2 | 37.7 | 25 公差（E8） | 0.6 | 0.6 |
| NKXR30Z | 30 | 42 | 30 公差（-0.25～0） | 11 公差（-0.2～0） | 9.5 | 48.2 | 42.7 | 30 公差（E8） | 0.6 | 0.6 |
| NKXR35Z | 35 | 47 | 30 公差（-0.25～0） | 12 公差（-0.2～0） | 9 | 53.2 | 47.7 | 35公差（E8） | 0.6 | 0.6 |
| NKXR40 | 40 | 52 | 32 公差（-0.25～0） | 13 公差（-0.2～0） | 10 | 60.1 | 55.7 | 40 公差（E8） | 0.6 | 0.6 |
| NKXR40Z | 40 | 52 | 32 公差（-0.25～0） | 13 公差（-0.2～0） | 10 | 61.2 | 55.7 | 40 公差（E8） | 0.6 | 0.6 |
| NKXR45 | 45 | 58 | 32 公差（-0.25～0） | 14 公差（-0.2～0） | 9 | 65.2 | 60.6 | 45 公差（E8） | 0.6 | 0.6 |
| NKXR45Z | 45 | 58 | 32 公差（-0.25～0） | 14 公差（-0.2～0） | 9 | 66.5 | 60.6 | 45 公差（E8） | 0.6 | 0.6 |
| NKXR50 | 50 | 62 | 35 公差（-0.25～0） | 14 公差（-0.2～0） | 10 | 70.2 | 65.5 | 50 公差（E8） | 0.6 | 0.6 |
| NKXR50Z | 50 | 62 | 35 公差（-0.25～0） | 14 公差（-0.2～0） | 10 | 71.5 | 65.5 | 50 公差（E8） | 0.6 | 0.6 |
