スライドレール 軽荷重 3／4トラベル 201
- 通常単価(税別)
- 1,955円～3,460円
- 税込単価
- 2,151円～3,806円
‐スチール製 2段引きタイプ‐ 定格荷重：245～481N/ペア【特長】・潤滑油：新日本石油、エピノッ...
詳細を確認- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

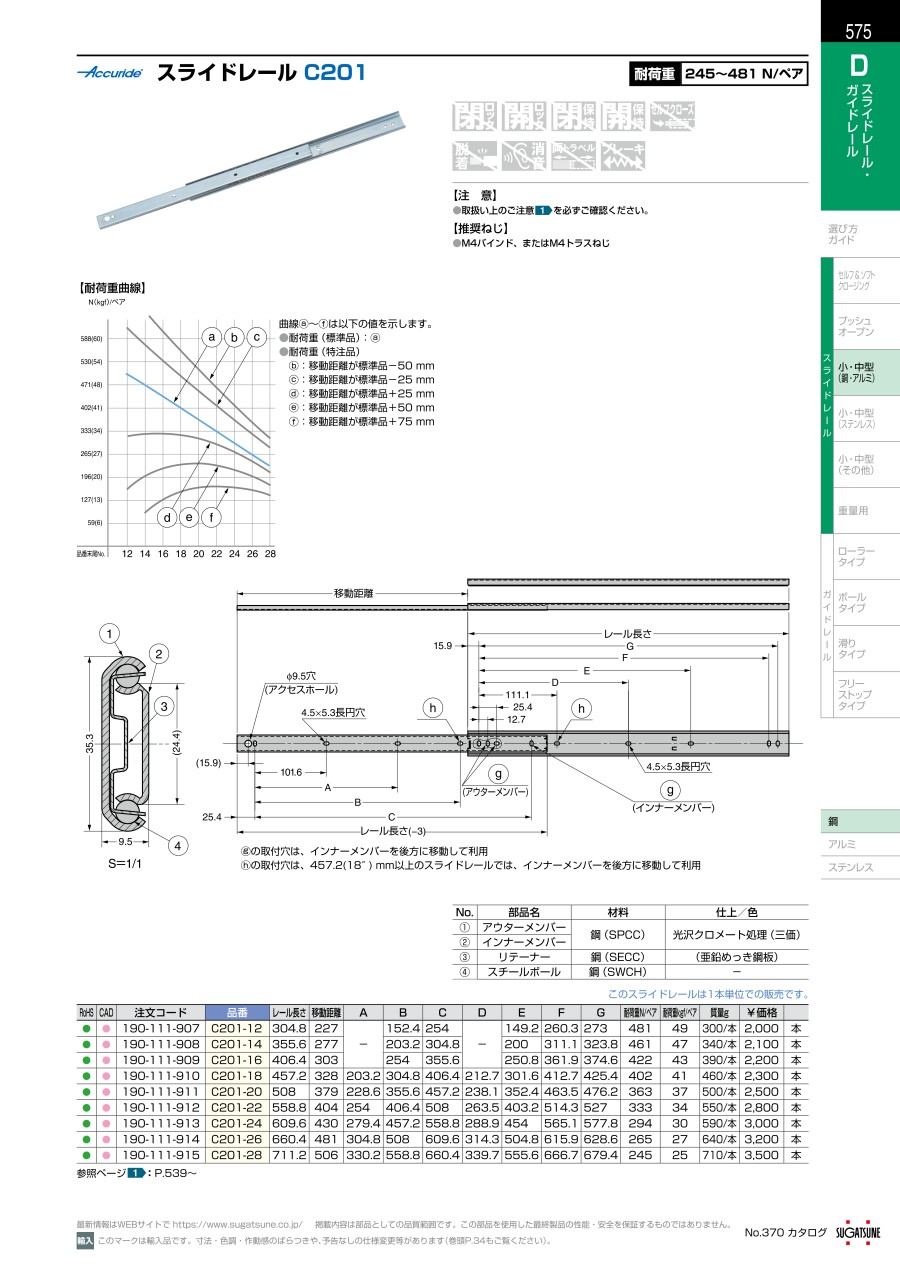

外形図
（g）の取付穴は、インナーメンバーを後方に移動して利用
（h）の取付穴は、457.2（18"）mm以上のスライドレールでは、インナーメンバーを後方に移動して利用
製品仕様
| No. | 部品名 | 材料 | 仕上／色 |
|---|---|---|---|
| （1） | アウターメンバー | 鋼（SPCC） | 光沢クロメート処理（三価） |
| （2） | インナーメンバー | ||
| （3） | リテーナー | 鋼（SECC） | （亜鉛めっき鋼板） |
| （4） | スチールボール | 鋼（SWCH） | - |
規格表
| 型番 | レール長さ mm | 移動距離 mm | 寸法（mm） | 耐荷重 N/ペア | 耐荷重 kgf/ペア | 質量 g | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | ||||||
| C201-12 | 304.8 | 227 | - | 152.4 | 254 | - | 149.2 | 260.3 | 273 | 481 | 49 | 300/本 |
| C201-14 | 355.6 | 277 | - | 203.2 | 304.8 | - | 200 | 311.1 | 323.8 | 461 | 47 | 340/本 |
| C201-16 | 406.4 | 303 | - | 254 | 355.6 | - | 250.8 | 361.9 | 374.6 | 422 | 43 | 390/本 |
| C201-18 | 457.2 | 328 | 203.2 | 304.8 | 406.4 | 212.7 | 301.6 | 412.7 | 425.4 | 402 | 41 | 460/本 |
| C201-20 | 508 | 379 | 228.6 | 355.6 | 457.2 | 238.1 | 352.4 | 463.5 | 476.2 | 363 | 37 | 500/本 |
| C201-22 | 558.8 | 404 | 254 | 406.4 | 508 | 263.5 | 403.2 | 514.3 | 527 | 333 | 34 | 550/本 |
| C201-24 | 609.6 | 430 | 279.4 | 457.2 | 558.8 | 288.9 | 454 | 565.1 | 577.8 | 294 | 30 | 590/本 |
| C201-26 | 660.4 | 481 | 304.8 | 508 | 609.6 | 314.3 | 504.8 | 615.9 | 628.6 | 265 | 27 | 640/本 |
| C201-28 | 711.2 | 506 | 330.2 | 558.8 | 660.4 | 339.7 | 555.6 | 666.7 | 679.4 | 245 | 25 | 710/本 |
性能・試験情報
耐荷重曲線
移動距離の変更による耐荷重の変化
- 耐荷重（標準品）：（a）
- 耐荷重（特注品）
（b）：移動距離が標準品-50mm
（c）：移動距離が標準品-25mm
（d）：移動距離が標準品+25mm
（e）：移動距離が標準品+50mm
（f）：移動距離が標準品+75mm
詳細情報
基本情報
‐スチール製 2段引きタイプ‐ 定格荷重：245～481N/ペア
【特長】
・潤滑油：新日本石油、エピノックグリースAP。
・スライドの厚みは、スチールボールで支持された箇所での測定寸法。
・取付ねじは、M4バインドまたはトラス小ねじを使用。
・スライドは左右共通。
