スライドレール 軽荷重 3/4トラベル 2421
- 通常単価(税別)
- 731円～1,275円
- 税込単価
- 804円～1,403円
3/4スライドの2段引きのスライドレール。【特長】・耐荷重は8～16kgf/ペア（引き出し側レールを伸...
詳細を確認- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
スチール製、2段引きタイプのスライドレール
C2421
商品概要

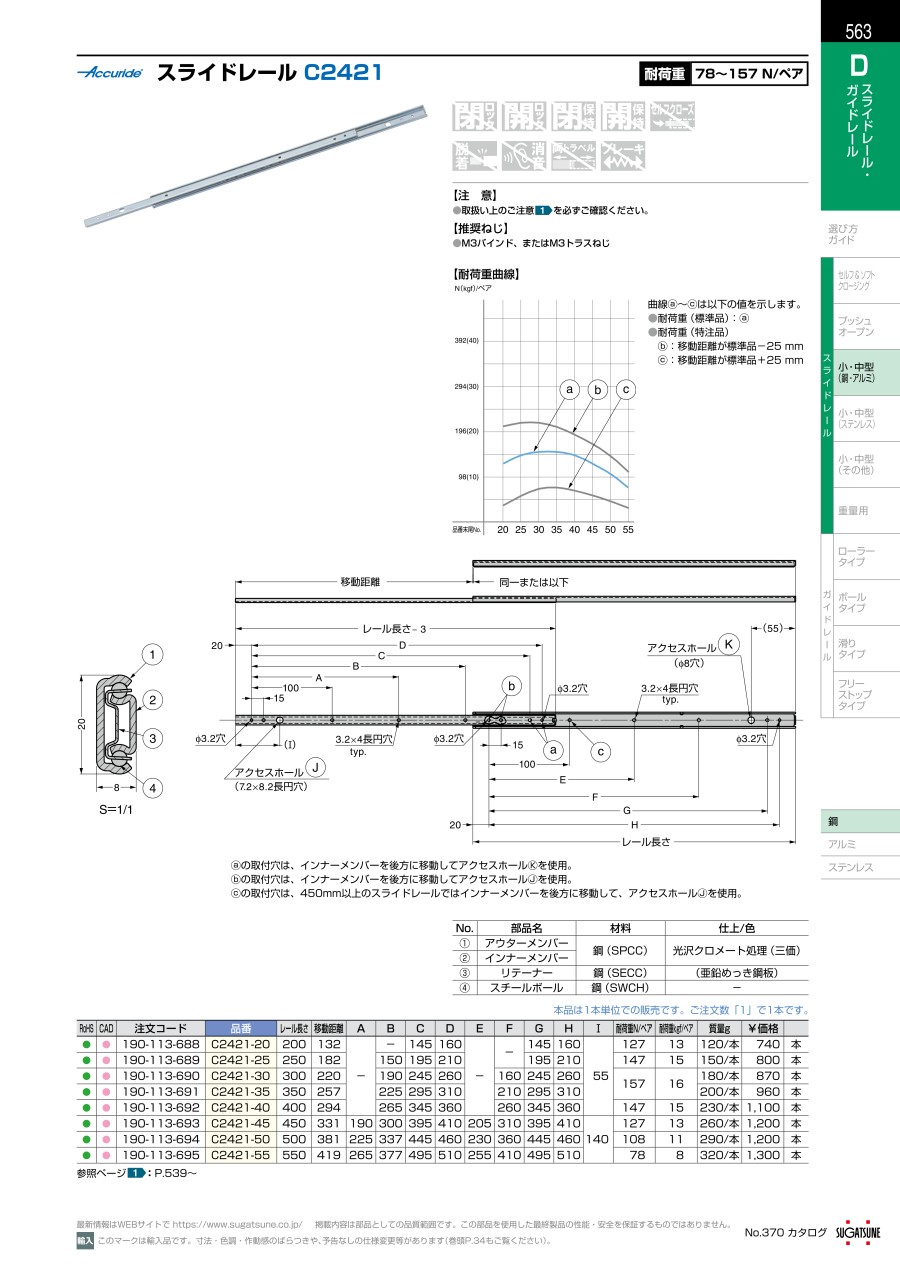

スライドレール寸法図
aの取付穴は、インナーレールを後方に移動してアクセスホールKを使用。
bの取付穴は、インナーレールを後方に移動してアクセスホールJを使用。
cの取付穴は、450mm以上のスライドレールではインナーレールを後方に移動して、アクセスホールJを使用。
スライドレール寸法図2
| No. | 部品名 | 材料 | 仕上/色 |
|---|---|---|---|
| (1) | アウターレール | 鋼 | 光沢クロメート処理 (三価) |
| (2) | インナーレール | 鋼 | 光沢クロメート処理 (三価) |
| (3) | リテーナー | 鋼 | (亜鉛めっき鋼鉄) |
| (4) | スチールポール | 鋼 | - |
| 品番 | レールの長さ | 移動距離 | A | B | C | D | E | F | G | H | I | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C2421-20 | 200 | 132 | - | - | 145 | 160 | - | - | 145 | 160 | 55 | 127N/ペア | 13kgf/ペア | 0.239kg/ペア |
| C2421-25 | 250 | 182 | - | 150 | 195 | 210 | - | - | 195 | 210 | 55 | 147N/ペア | 15kgf/ペア | 0.293kg/ペア |
| C2421-30 | 300 | 220 | - | 190 | 245 | 260 | - | 160 | 245 | 260 | 55 | 157N/ペア | 16kgf/ペア | 0.351kg/ペア |
| C2421-35 | 350 | 257 | - | 225 | 295 | 310 | - | 210 | 295 | 310 | 55 | 157N/ペア | 16kgf/ペア | 0.408kg/ペア |
| C2421-40 | 400 | 294 | - | 265 | 345 | 360 | - | 260 | 345 | 360 | 55 | 147N/ペア | 15kgf/ペア | 0.465kg/ペア |
| C2421-45 | 450 | 331 | 190 | 300 | 395 | 410 | 205 | 310 | 395 | 410 | 140 | 127N/ペア | 13kgf/ペア | 0.523kg/ペア |
| C2421-50 | 500 | 381 | 225 | 337 | 445 | 460 | 230 | 360 | 445 | 460 | 140 | 108N/ペア | 11kgf/ペア | 0.579kg/ペア |
| C2421-55 | 550 | 419 | 265 | 377 | 495 | 510 | 255 | 410 | 495 | 510 | 140 | 78N/ペア | 8kgf/ペア | 0.637kg/ペア |
詳細情報
基本情報
3/4スライドの2段引きのスライドレール。
【特長】
・耐荷重は8～16kgf/ペア（引き出し側レールを伸ばした時のレール中央部での静止荷重）。
・推奨ネジはM3バインド、またはM3トラスねじ。
【用途】
・引き出し用のレールとして最適。
ご注意
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
