未確定：候補が8型番あります。

ストローク（範囲）(mm)
~mm
レール長さ（範囲）(mm)
~mm
- 151～350
- 351～550
ストローク(mm)
~mm
- 231
- 280
- 329
- 379
- 428
- 477
- 526
- 575
レール長さ(mm)
~mm
- 200
- 250
- 300
- 350
- 400
- 450
- 500
- 550
定格荷重(2本使用時)(N)
~mm
- 98
- 127
- 157
- 167
- 181
- 186
- 196
タイプ
~mm
- C2431
CAD
- 2D
出荷日
- すべて
- 当日出荷可能
- 3日以内

日本アキュライド

スライドレール軽荷重フルトラベル 2431

カタログ |

通常単価(税別): 1,462円～2,408円

税込単価: 1,608円～2,649円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本アキュライド

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本アキュライド

通常出荷日：在庫品1日目

インナーレールを完全に引き出せる3段引きのスライドレール。【特長】・耐荷重は1...

用途
直線引き出し用
スライド方式
3段引
レール材質
スチール
定格荷重［2本使用時］（範囲） (N)
～200
高さ (mm)
16
幅 (mm)
20
レール表面処理
光沢クロメート処理

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

スチール製、3段引きタイプのスライドレール

C2431

商品概要

スライドレール寸法図

スライドレール寸法図2

No.	部品名	材料	仕上
①	アウターレール	鋼	光沢クロメート処理（三価）
②	中間レール	鋼	光沢クロメート処理（三価）
③	インナーレール	鋼	光沢クロメート処理（三価）
④	リテーナー	鋼	（亜鉛めっき鋼板）
⑤	スチールボール	鋼	−

品番	レール長さ	移動距離	A	B	C	D	耐荷重N/ペア	耐荷重kgf/ペア	質量
C2731-20	200	231	-	-	145	160	167N/ペア	17kgf/ペア	0.461 kg/ペア
C2731-25	250	280	-	-	195	210	186N/ペア	19kgf/ペア	0.583kg/ペア
C2731-30	300	329	-	160	245	260	196N/ペア	20kgf/ペア	0.708kg/ペア
C2731-35	350	379	-	210	295	310	196N/ペア	20kgf/ペア	0.828kg/ペア
C2731-40	400	428	-	260	345	360	181N/ペア	18.5kgf/ペア	0.949kg/ペア
C2731-45	450	477	205	310	395	410	157N/ペア	16kgf/ペア	1.073kg/ペア
C2731-50	500	526	230	360	445	460	127N/ペア	13kgf/ペア	1.195kg/ペア
C2731-55	550	575	255	410	495	510	98N/ペア	10kgf/ペア	1.31 5kg/ペア

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	231	200	167	10	2個
151～350	151～350	280	250	186	10	2個
151～350	151～350	329	300	196	10	2個
351～550	151～350	379	350	196	10	2個
351～550	351～550	428	400	181	10	2個
351～550	351～550	477	450	157	10	2個
351～550	351～550	526	500	127	10	2個
551～750	351～550	575	550	98	10	2個

通常単価(税別) (税込単価)	通常出荷日

1,462円 ( 1,608円 )	在庫品1日目当日出荷可能
1,472円 ( 1,619円 )	3日目
1,675円 ( 1,843円 )	3日目
1,879円 ( 2,067円 )	在庫品1日目当日出荷可能
1,880円 ( 2,068円 )	在庫品1日目当日出荷可能
1,981円 ( 2,179円 )	在庫品1日目当日出荷可能
2,066円 ( 2,273円 )	3日目
2,408円 ( 2,649円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

インナーレールを完全に引き出せる3段引きのスライドレール。
【特長】
・耐荷重は10～20gf/ペア（引き出し側レールを伸ばした時のレール中央部での静止荷重）。
・推奨ねじはM3バインド、M3トラス。
・スライドの厚みは、スチールボールで支持された箇所での測定寸法。
・フロントディスコネクトフリクションストップ付。
・アウターメンバー・インナーメンバーは、互換性なしスライドは左右共通。
【用途】
・引き出し用のレールとして最適。

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

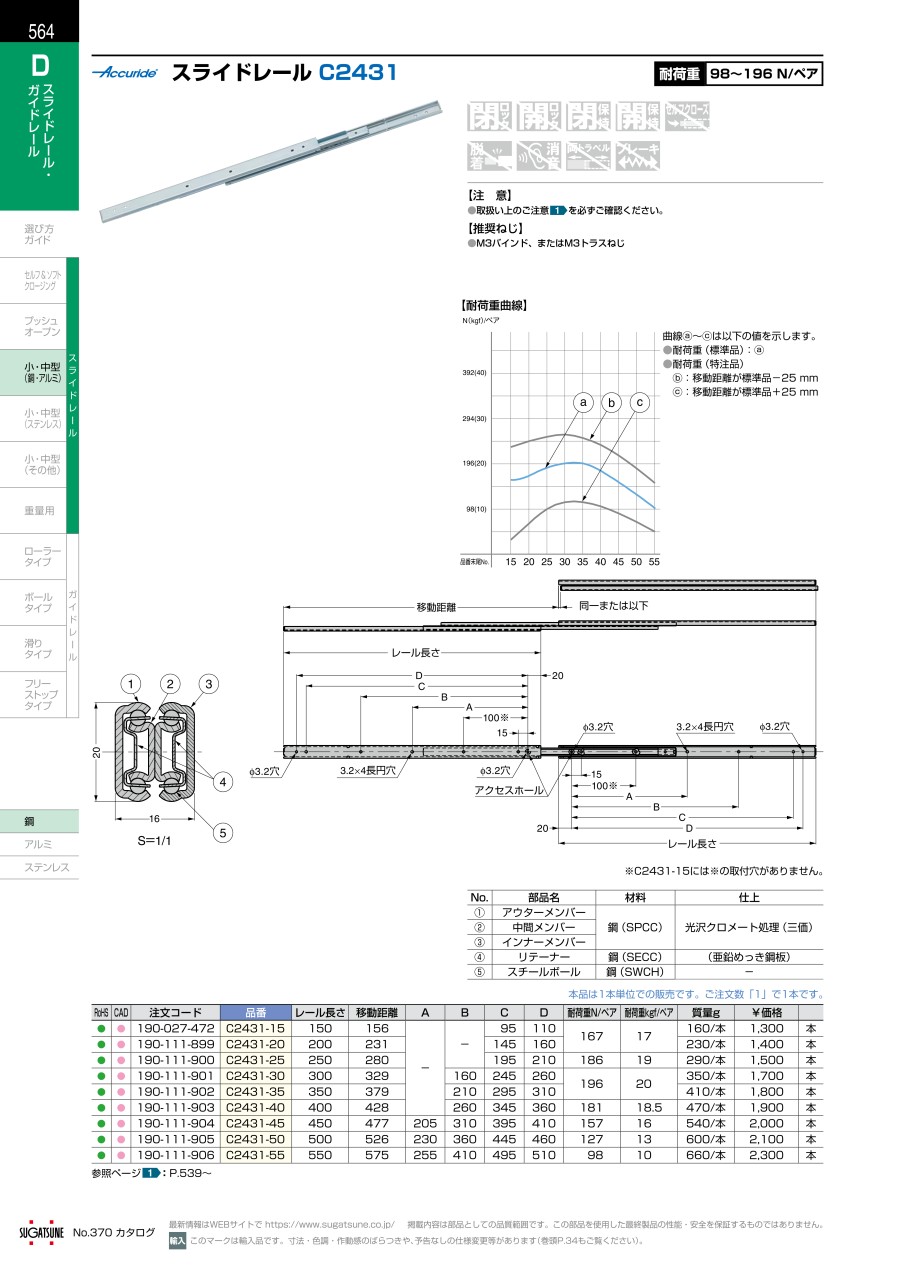

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
