メカニカル部品技術窓口
スライドレール 軽荷重 フルトラベル 2731
- 通常単価(税別)
- 1,997円～2,897円
- 税込単価
- 2,197円～3,187円
インナーレールを完全に引き出せる3段引きのスライドレール。【特長】・全開時、全閉時の金属音を緩和する消...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
スチール製、3段引き消音機構付のスライドレール
C2731
商品概要
スライドレール寸法図
スライドレール寸法図2
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| ① | アウターレール | 鋼 | 光沢クロメート処理（三価） |
| ② | インナーレール | 鋼 | 光沢クロメート処理（三価） |
| ③ | 中間レール | 鋼 | 光沢クロメート処理（三価） |
| ④ | リテーナー | 鋼 | （亜鉛めっき鋼板） |
| ⑤ | スチールボール | 鋼 | − |
| 品番 | レール長さ | 移動距離 | A | B | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|
| C2731-20 | 200 | 229 | 145 | 160 | 373 | 38 | 0.58kg/ペア |
| C2731-25 | 250 | 278 | 195 | 210 | 363 | 37 | 0.74kg/ペア |
| C2731-30 | 300 | 327 | 245 | 260 | 353 | 36 | 0.9kg/ペア |
| C2731-35 | 350 | 376 | 295 | 310 | 333 | 34 | 1.06kg/ペア |
| C2731-40 | 400 | 426 | 345 | 360 | 314 | 32 | 1.22kg/ペア |
| C2731-45 | 450 | 475 | 395 | 410 | 294 | 30 | 1.38kg/ペア |
| C2731-50 | 500 | 524 | 445 | 460 | 275 | 28 | 1.54kg/ペア |
詳細情報
基本情報
インナーレールを完全に引き出せる3段引きのスライドレール。
【特長】
・全開時、全閉時の金属音を緩和する消音機構付。
・レール長さが同じであれば、スライドレール（C2731FL デュアルフリップロックタイプ）と併用可。
・耐荷重は28～38kgf/ペア（引き出し側レールを伸ばした時のレール中央部での静止荷重）。
・推奨ネジはM4バインド、M3バインド、M3トラスねじ。
・スライドの厚みは、スチールボールで支持された箇所での測定寸法。
・スライドは左右共通。
【用途】
・引き出し用のレールとして最適。

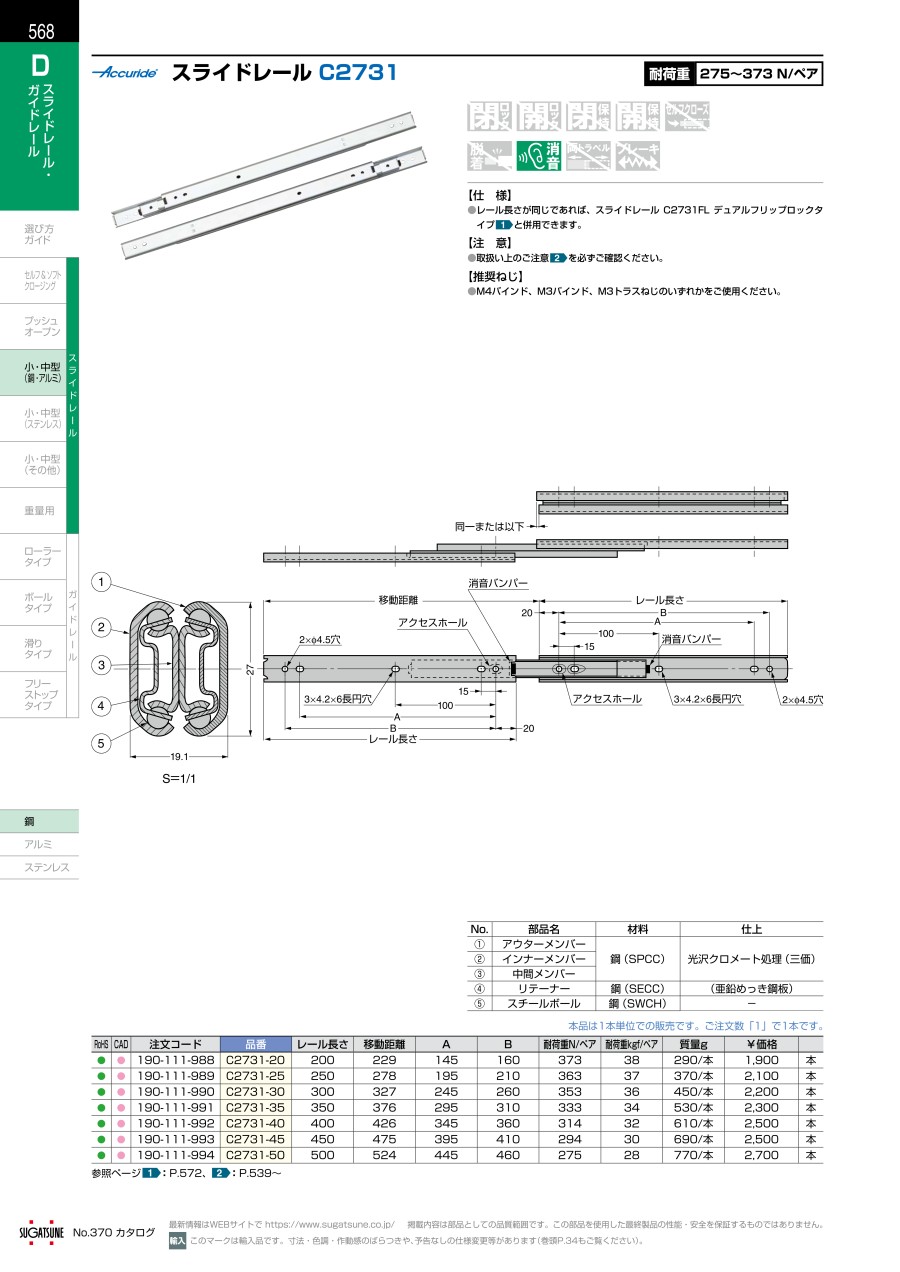

カタログ
