日本アキュライド

スライドレール軽荷重フルトラベル 2735

カタログ |

数量スライド割引

通常単価(税別): 2,917円～3,621円

税込単価: 3,209円～3,983円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本アキュライド

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本アキュライド

通常出荷日：3 日目

インナーレールを完全に引き出せる3段引のスライドレール。【特長】・レールを全開...

用途
直線引き出し用
スライド方式
3段引
レール材質
スチール
定格荷重［2本使用時］（範囲） (N)
201～400
高さ (mm)
19.1
幅 (mm)
27
レール表面処理
光沢クロメート処理

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

スチール製、3段引きロック機構タイプのスライドレール

C2735

商品概要

スライドレール寸法図

スライドレール寸法図2

No.	部品名	材料	仕上/色
①	アウターレール	鋼	光沢クロメート処理（三価）
②	中間レール	鋼	光沢クロメート処理（三価）
③	インナーレール	鋼	光沢クロメート処理（三価）
④	リテーナー	鋼	（亜鉛めっき鋼板）
⑤	スチールボール	鋼	-

品番	レール長さ	移動距離	A	B	C	D	E	F	耐荷重N/ペア	耐荷重kgf/ペア	質量
C2735-30	300	327	70	120	－	260	245	260	284N/ペア	29 kgf/ペア	0.86kg/ペア
C2735-35	350	376	70	150	295	310	295	310	294N/ペア	30 kgf/ペア	1.01kg/ペア
C2735-40	400	426	100	190	345	360	345	360	314N/ペア	32 kgf/ペア	1.16kg/ペア
C2735-45	450	475	100	190	395	410	395	410	294N/ペア	30 kgf/ペア	1.31kg/ペア
C2735-50	500	524	100	225	445	460	445	460	265N/ペア	27 kgf/ペア	1.47kg/ペア
C2735-55	550	574	100	265	495	510	495	510	225N/ペア	22.9kgf/ペア	1.63kg/ペア

上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重。

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	327	300	284	10	2個
351～550	151～350	376	350	314	10	1個
351～550	351～550	426	400	314	10	2個
351～550	351～550	524	500	265	10	1個
551～750	351～550	574	550	225	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,917円 ( 3,209円 )	3日目
3,103円 ( 3,413円 )	3日目
3,297円 ( 3,627円 )	3日目
3,435円 ( 3,779円 )	3日目
3,621円 ( 3,983円 )	3日目

詳細情報

基本情報

基本情報

インナーレールを完全に引き出せる3段引のスライドレール。
【特長】
・レールを全開にすると、全開状態で固定。
・ロック解除レバーの操作で解除可能。
・ロックレバー操作でインナーレールの取り外しも可能。
・インナーレールとアウターレールの組み合わせ変更不可。
・推奨ねじはM3バインド、M4バインド、またはM3トラスねじ。
・スライドの厚みは、スチールボールで支持された箇所での測定寸法。
【用途】
・引き出し用のレールとして最適。

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

商品TOP

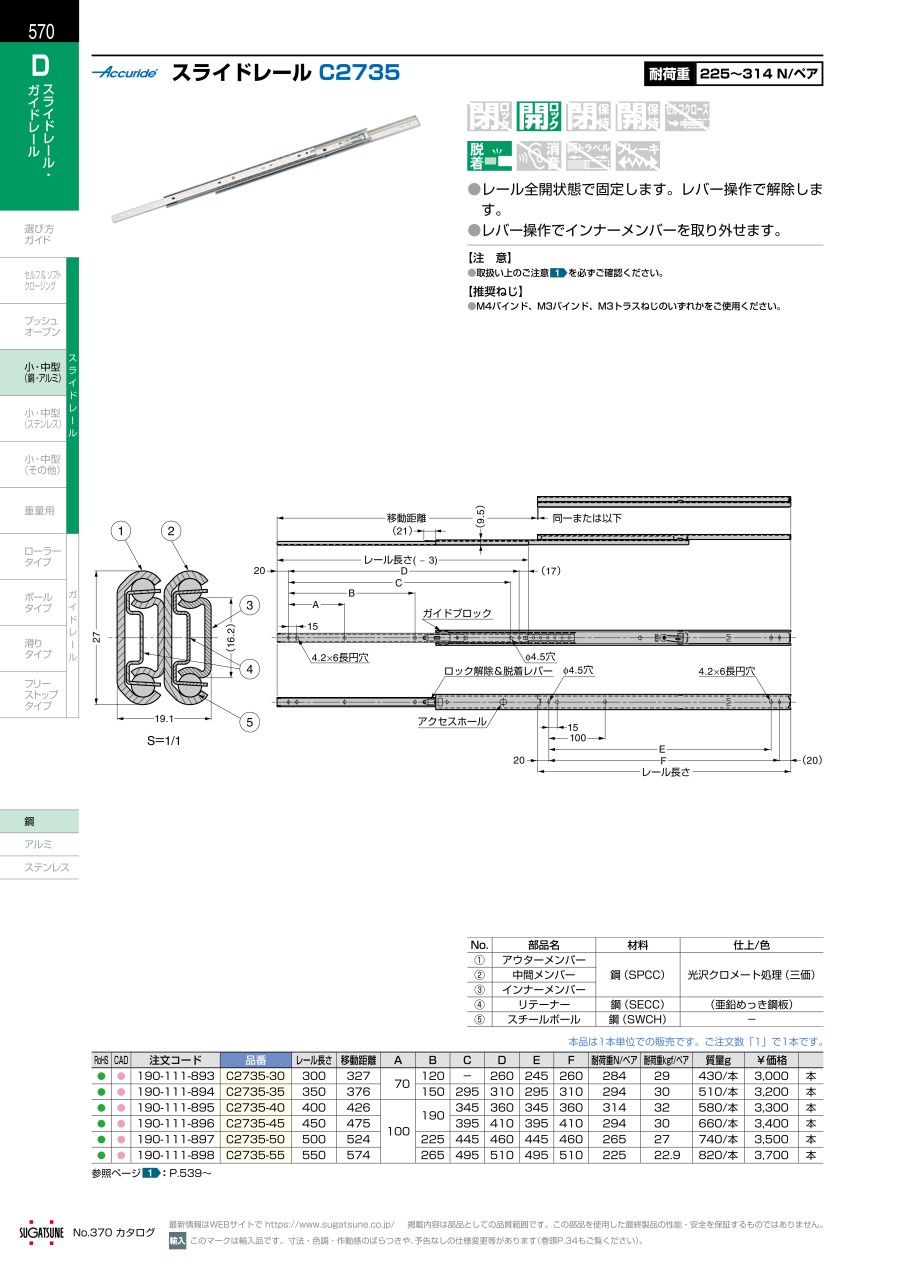

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
