スライドレール 中荷重 フルトラベル 301
- 通常単価(税別)
- 2,997円～3,797円
- 税込単価
- 3,297円～4,177円
インナーレールを完全に引き出せる3段引きのスライドレール。【特長】・耐荷重は41～80kgf/ペア（引...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
スチール製、3段引き左右共通タイプのスライドレール
C301。
商品概要
スライドレール寸法図。
スライドレール寸法図2。
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| ① | アウターレール | 鋼 | 光沢クロメート処理（三価） |
| ② | インナーレール | 鋼 | 光沢クロメート処理（三価） |
| ③ | 中間レール | 鋼 | 光沢クロメート処理（三価） |
| ④ | リテーナー | 鋼 | （亜鉛めっき鋼板） |
| ⑤ | スチールボール | 鋼 | － |
| 品番 | レール長さ | 移動距離 | A | B | C | D | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量g |
|---|---|---|---|---|---|---|---|---|---|
| C301-12 | 304.8 | 327 | － | 149.2 | 260.3 | 273 | 785 | 80 | 680/本 |
| C301-14 | 355.6 | 378 | － | 200 | 311.1 | 323.8 | 755 | 77 | 800/本 |
| C301-16 | 406.4 | 428 | － | 250.8 | 361.9 | 374.6 | 716 | 73 | 910/本 |
| C301-18 | 457.2 | 479 | 212.7 | 301.6 | 412.7 | 425.4 | 667 | 68 | 1020/本 |
| C301-20 | 508 | 530 | 238.1 | 352.4 | 463.5 | 476.2 | 637 | 65 | 1140/本 |
| C301-22 | 558.8 | 581 | 263.5 | 403.2 | 514.3 | 527 | 579 | 59 | 1270/本 |
| C301-24 | 609.6 | 632 | 288.9 | 454 | 565.1 | 577.8 | 510 | 52 | 1360/本 |
| C301-26 | 660.4 | 683 | 314.3 | 504.8 | 615.9 | 628.6 | 471 | 48 | 1460/本 |
| C301-28 | 711.2 | 733 | 339.7 | 555.6 | 666.7 | 679.4 | 402 | 41 | 1570/本 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,997円 ( 3,297円 ) | 在庫品1日目当日出荷可能 |
3,197円 ( 3,517円 ) | 在庫品1日目当日出荷可能 |
3,297円 ( 3,627円 ) | 在庫品1日目当日出荷可能 |
3,489円 ( 3,838円 ) | 在庫品1日目当日出荷可能 |
3,597円 ( 3,957円 ) | 在庫品1日目当日出荷可能 |
3,797円 ( 4,177円 ) | 在庫品1日目当日出荷可能 |
3,697円 ( 4,067円 ) | 在庫品1日目当日出荷可能 |
3,797円 ( 4,177円 ) | 在庫品1日目当日出荷可能 |
3,767円 ( 4,144円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
インナーレールを完全に引き出せる3段引きのスライドレール。
【特長】
・耐荷重は41～80kgf/ペア（引き出し側レールを伸ばした時のレール中央部での静止荷重）。
・スチール製、3段引きタイプ。
・スライドの厚みは、スチールボールで支持された箇所での測定寸法。
・取付ねじは、M4バインドまたはトラス小ねじを使用。
・スライドは、左右共通。
【用途】
・引き出し用のレールとして最適。

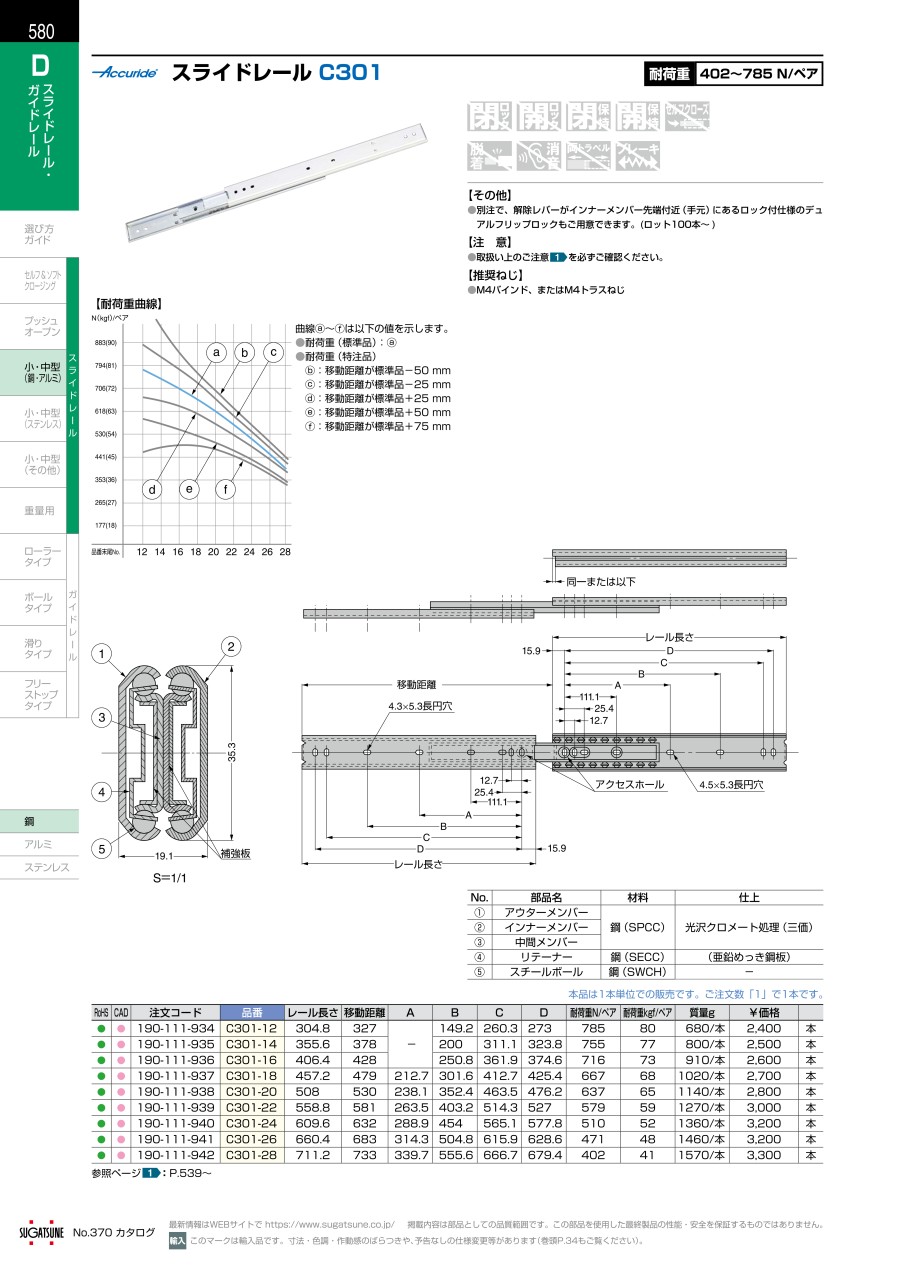

カタログ
