スライドレール 中荷重 フルトラベル 3307
- 通常単価(税別)
- 11,645円～15,216円
- 税込単価
- 12,810円～16,738円
インナーレールを完全に引き出せる3段引のスチール製スライドレール。【特長】・レ...
詳細情報を確認する
商品情報
スチール製、3段引きロック機構付スライドレール
C3307
商品概要

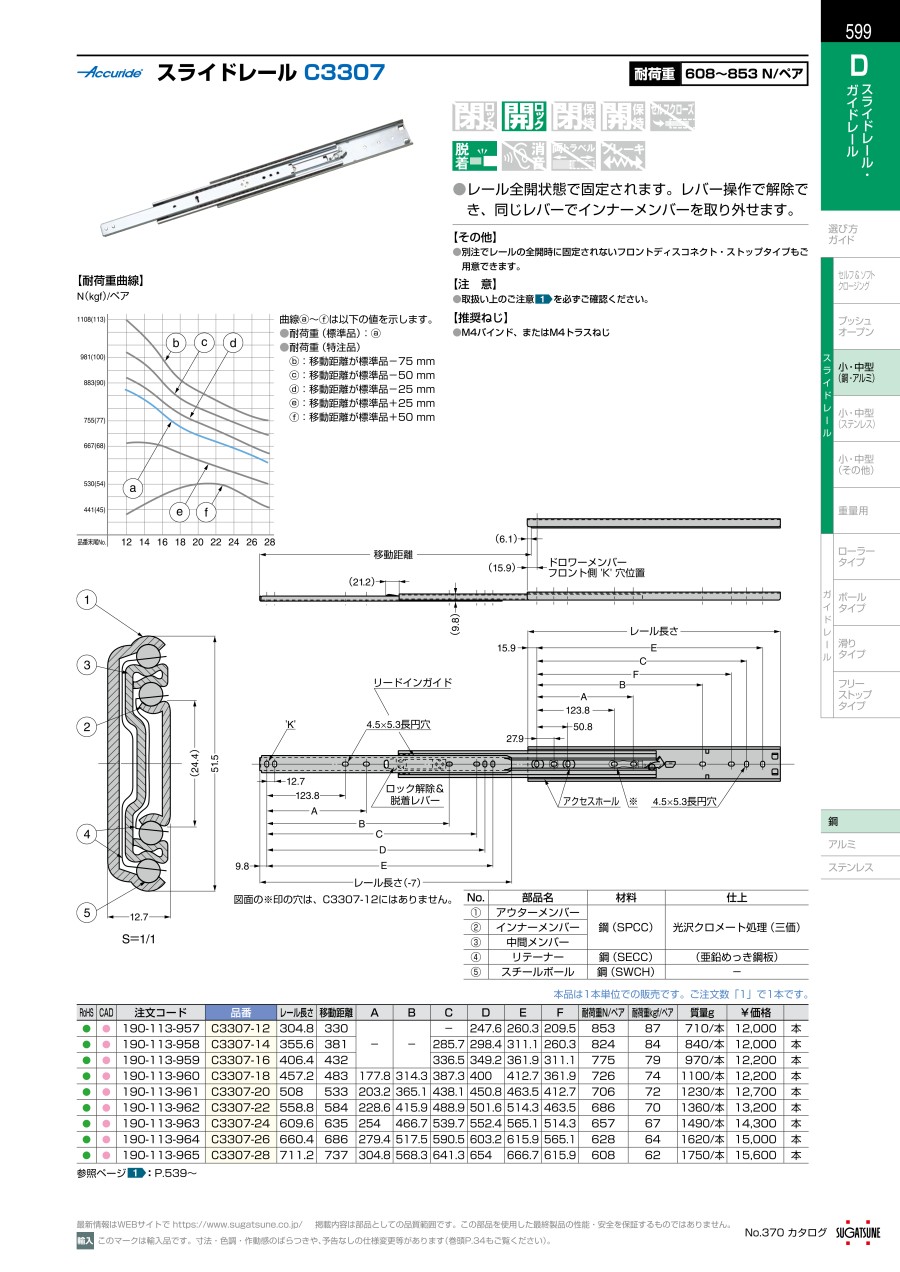

スライドレール寸法図
スライドレール寸法図2
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| 1 | アウターレール | 鋼 | 光沢クロメート処理(三価) |
| 2 | インナーレール | 鋼 | 光沢クロメート処理(三価) |
| 3 | 中間レール | 鋼 | 光沢クロメート処理(三価) |
| 4 | リテーナー | 鋼 | (亜鉛めっき鋼板) |
| 5 | スチールボール | 鋼 | - |
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C3307-12 | 304.8 | 327 | - | - | 234.9 | 247.6 | 260.3 | 209.5 | 853N/ペア | 87kgf/ペア | 1.42㎏/ペア |
| C3307-14 | 355.6 | 381 | - | - | 285.7 | 298.4 | 311.1 | 260.3 | 824N/ペア | 84kgf/ペア | 1.68㎏/ペア |
| C3307-16 | 406.4 | 432 | - | - | 336.5 | 349.2 | 361.9 | 311.1 | 775N/ペア | 79kgf/ペア | 1.94㎏/ペア |
| C3307-18 | 457.2 | 483 | 177.8 | 314.3 | 387.3 | 400 | 412.7 | 361.9 | 726N/ペア | 74kgf/ペア | 2.2㎏/ペア |
| C3307-20 | 508 | 533 | 203.2 | 365.1 | 438.1 | 450.8 | 463.5 | 412.7 | 706N/ペア | 72kgf/ペア | 2.46㎏/ペア |
| C3307-22 | 558.8 | 584 | 228.6 | 415.9 | 488.9 | 501.6 | 514.3 | 463.5 | 686N/ペア | 70kgf/ペア | 2.72㎏/ペア |
| C3307-24 | 609.6 | 635 | 254 | 466.7 | 539.7 | 552.4 | 565.1 | 514.3 | 657N/ペア | 67kgf/ペア | 2.98㎏/ペア |
| C3307-26 | 660.4 | 686 | 279.4 | 517.5 | 590.5 | 603.2 | 615.9 | 565.1 | 628N/ペア | 64kgf/ペア | 3.24㎏/ペア |
| C3307-28 | 711.2 | 737 | 304.8 | 568.3 | 641.3 | 654 | 666.7 | 615.9 | 608N/ペア | 62kgf/ペア | 3.5㎏/ペア |
上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,645円 ( 12,810円 ) | 在庫品1日目当日出荷可能 |
11,730円 ( 12,903円 ) | 在庫品1日目当日出荷可能 |
11,900円 ( 13,090円 ) | 在庫品1日目当日出荷可能 |
12,325円 ( 13,558円 ) | 在庫品1日目当日出荷可能 |
12,750円 ( 14,025円 ) | 3日目 |
13,856円 ( 15,242円 ) | 在庫品1日目当日出荷可能 |
14,536円 ( 15,990円 ) | 在庫品1日目当日出荷可能 |
15,216円 ( 16,738円 ) | 3日目 |
詳細情報
基本情報
インナーレールを完全に引き出せる3段引のスチール製スライドレール。
【特長】
・レールを全開にすると、全開状態で固定。ロック解除レバーの操作で解除可能。
・ロックレバー操作でインナーレールの取り外しも可能。
・インナーレールとアウターレールの組み合わせ変更不可。
・スライドの厚みは、スチールボールで支持された箇所での測定寸法。
・取付ねじは、M4バインドまたはトラス小ねじを使用。
・スライドは左右共通。
【用途】
・引き出し用のレールとして最適。
