スライドレール デュアルフリップロックタイプ C2731FL
商品情報
デュアルフリップロックタイプの3段引きスライドレール
C2731FL（右レール）
使用例
左レールを上下逆にして右レールとして使用する例
商品概要
スライドレール寸法図（左レール）
スライドレール寸法図
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| 1 | アウターレール | 鋼 | 光沢クロメート処理（三価） |
| 2 | インナーレール | 鋼 | 光沢クロメート処理（三価） |
| 3 | 中間レール | 鋼 | 光沢クロメート処理（三価） |
| 4 | リテーナー | 鋼 | （亜鉛めっき鋼板） |
| 5 | スチールボール | 鋼 | － |
| 品番 | レール長さ | 移動距離 | A | B | C | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|
| C2731-25 FL（L） | 250 | 278 | 195 | 210 | 30.5 | 363 | 37 | 0.44kg |
| C2731-25 FL（R） | 250 | 278 | 195 | 210 | 30.5 | 363 | 37 | 0.44kg |
| C2731-30 FL（L） | 300 | 327 | 245 | 260 | 29.7 | 353 | 36 | 0.52kg |
| C2731-30 FL（R） | 300 | 327 | 245 | 260 | 29.7 | 353 | 36 | 0.52kg |
| C2731-35 FL（L） | 350 | 376 | 295 | 310 | 28.9 | 333 | 34 | 0.61kg |
| C2731-35 FL（R） | 350 | 376 | 295 | 310 | 28.9 | 333 | 34 | 0.61kg |
| C2731-40 FL（L） | 400 | 425 | 345 | 360 | 28.1 | 314 | 32 | 0.7kg |
| C2731-40 FL（R） | 400 | 425 | 345 | 360 | 28.1 | 314 | 32 | 0.7kg |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,241円 ( 4,665円 ) | 4日目 |
4,241円 ( 4,665円 ) | 4日目 |
4,481円 ( 4,929円 ) | 4日目 |
4,449円 ( 4,894円 ) | 4日目 |
4,670円 ( 5,137円 ) | 4日目 |
4,942円 ( 5,436円 ) | 4日目 |
5,061円 ( 5,567円 ) | 4日目 |
5,061円 ( 5,567円 ) | 4日目 |
詳細情報
基本情報
【特長】
・インナーレールを完全に引き出せる3段引のスライドレールです。
・全開時と全閉時にロックします。
・ロック解除レバーがインナーレールの先端付近（手元）にあり、ロック解除操作がよりしやすく、指先を挟みにくく安全です。
・レール長さが同じであれば、スライドレールC2731と併用できます。
・耐荷重は32～37kgf/ペア（引き出し側レールを伸ばした時のレール中央部での静止荷重）。
・推奨ねじはM4バインド、またはM3バインド、M3トラス、十字穴付タッピングねじ呼び3.5。
【用途】
・引き出し用のレールとして最適。
ご注意
- レールは左右勝手違いがあります。取り付け時、レバー操作用スペースを確保すること。

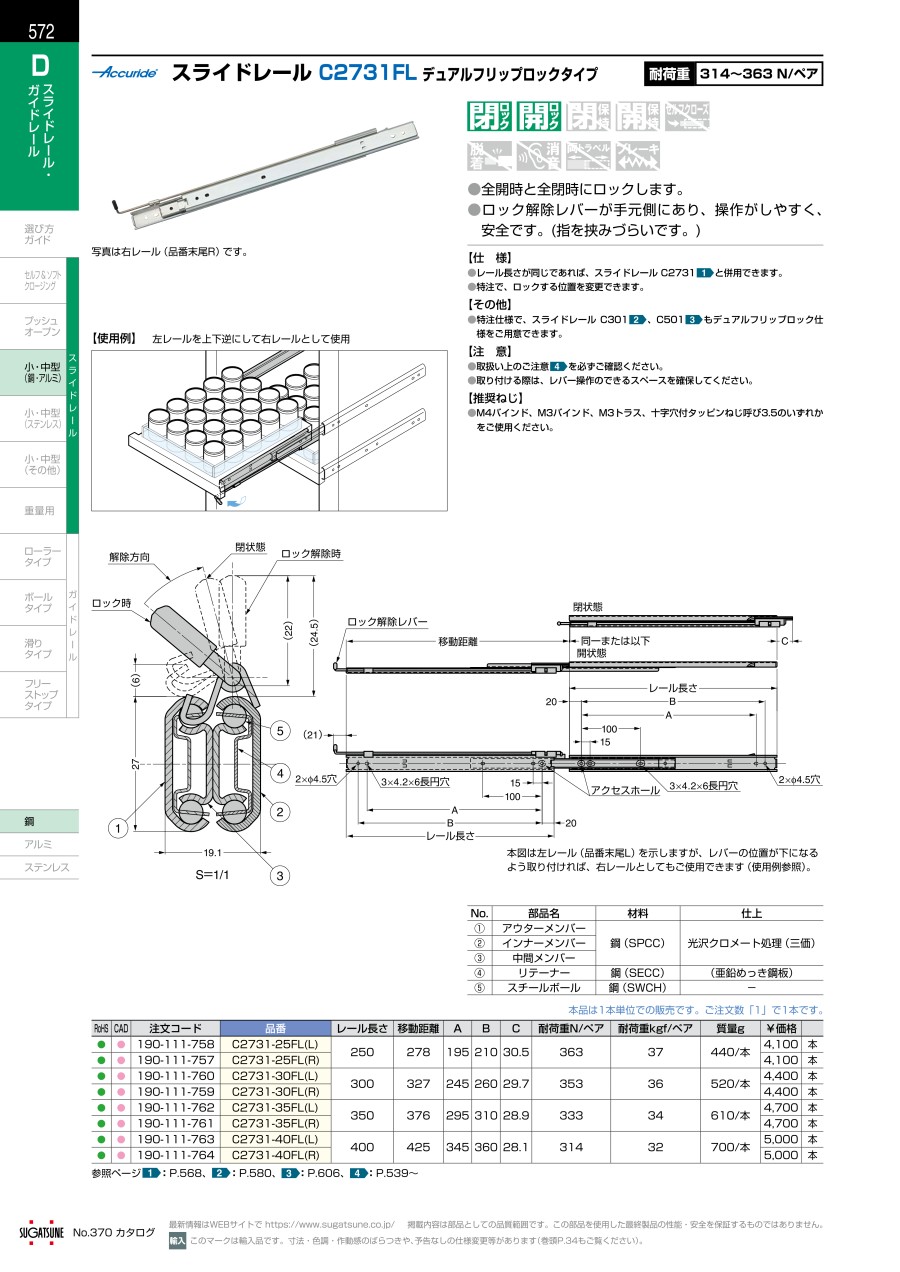

カタログ
