日本アキュライド

スライドレール軽荷重 3/4トラベル 203

カタログ |

通常単価(税別): 2,947円～3,624円

税込単価: 3,242円～3,986円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本アキュライド

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本アキュライド

通常出荷日：3 日目～

3/4スライドの2段引きのスライドレール。【特長】・レールを全開にすると、全開...

用途
直線引き出し用
スライド方式
2段引
レール材質
スチール
高さ (mm)
9.5
幅 (mm)
35.3
レール表面処理
光沢クロメート処理

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

No.	部品名	材料	仕上
（1）	アウターメンバー	鋼（SPCC）	光沢クロメート処理（三価）
（2）	インナーメンバー	鋼（SPCC）	光沢クロメート処理（三価）
（3）	リテーナー	鋼（SECC）	（亜鉛めっき鋼板）
（4）	スチールボール	鋼（SWCH）	-

規格表

型番	レール長さ	移動距離	A	B	C	D	E	F	耐荷重N/ペア	耐荷重kgf/ペア	質量kg/本
C203-12LOCK	304.8	224	152.4	-	-	136.5	247.6	260.3	481	49	0.30
C203-14LOCK	355.6	275	203.2			187.3	298.4	311.1	461	47	0.34
C203-16LOCK	406.4	315	254			238.1	349.2	361.9	422	43	0.39
C203-18LOCK	457.2	330	203.2	406.4	200	288.9	400	412.7	402	41	0.46
C203-20LOCK	508	381	228.6	457.2	225.4	339.7	450.8	463.5	363	37	0.50
C203-22LOCK	558.8	406	254	508	250.8	390.5	501.6	514.3	333	34	0.55
C203-24LOCK	609.6	432	279.4	558.8	276.2	441.3	552.4	565.1	294	30	0.59
C203-26LOCK	660.4	483	304.8	609.6	301.6	492.1	603.2	615.9	265	27	0.64
C203-28LOCK	711.2	493	330.2	660.4	327	542.9	654	666.7	245	25	0.71

商品特長詳細

移動距離の変更による耐荷重の変化は、下記の耐荷重曲線をご覧ください。

【耐荷重曲線】

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	401～600	224	304.8	481	10	1個
151～350	351～550	401～600	275	355.6	461	10	1個
151～350	351～550	401～600	315	406.4	422	10	1個
151～350	351～550	401～600	330	457.2	402	10	1個
351～550	351～550	201～400	381	508	363	10	1個
351～550	551～750	201～400	406	558.8	333	10	1個
351～550	551～750	201～400	432	609.6	294	10	1個
351～550	551～750	201～400	483	660.4	265	10	1個
351～550	551～750	201～400	493	711.2	245	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,947円 ( 3,242円 )	在庫品1日目当日出荷可能
3,025円 ( 3,328円 )	在庫品1日目当日出荷可能
3,025円 ( 3,328円 )	在庫品1日目当日出荷可能
3,103円 ( 3,413円 )	4日目
3,181円 ( 3,499円 )	在庫品1日目当日出荷可能
3,246円 ( 3,571円 )	在庫品1日目当日出荷可能
3,324円 ( 3,656円 )	3日目
3,103円 ( 3,413円 )	在庫品1日目当日出荷可能
3,624円 ( 3,986円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

3/4スライドの2段引きのスライドレール。
【特長】
・レールを全開にすると、全開状態で固定。
・レバー操作で解除でき、同じレバーでレールの取り外し可能。
・定格荷重は25～49kgf/ペア（引き出し側レールを伸ばした時のレール中央部での静止荷重）。
・インナーレールとアウターレールの組み合わせ不可。推奨ネジはM4バインド、M4トラスねじ。
・スライドの厚みは、スチールボールで支持された箇所での測定寸法。
・フロントディスコネクトフリクションストップ付。
【用途】
・引き出し用のレールとして最適。

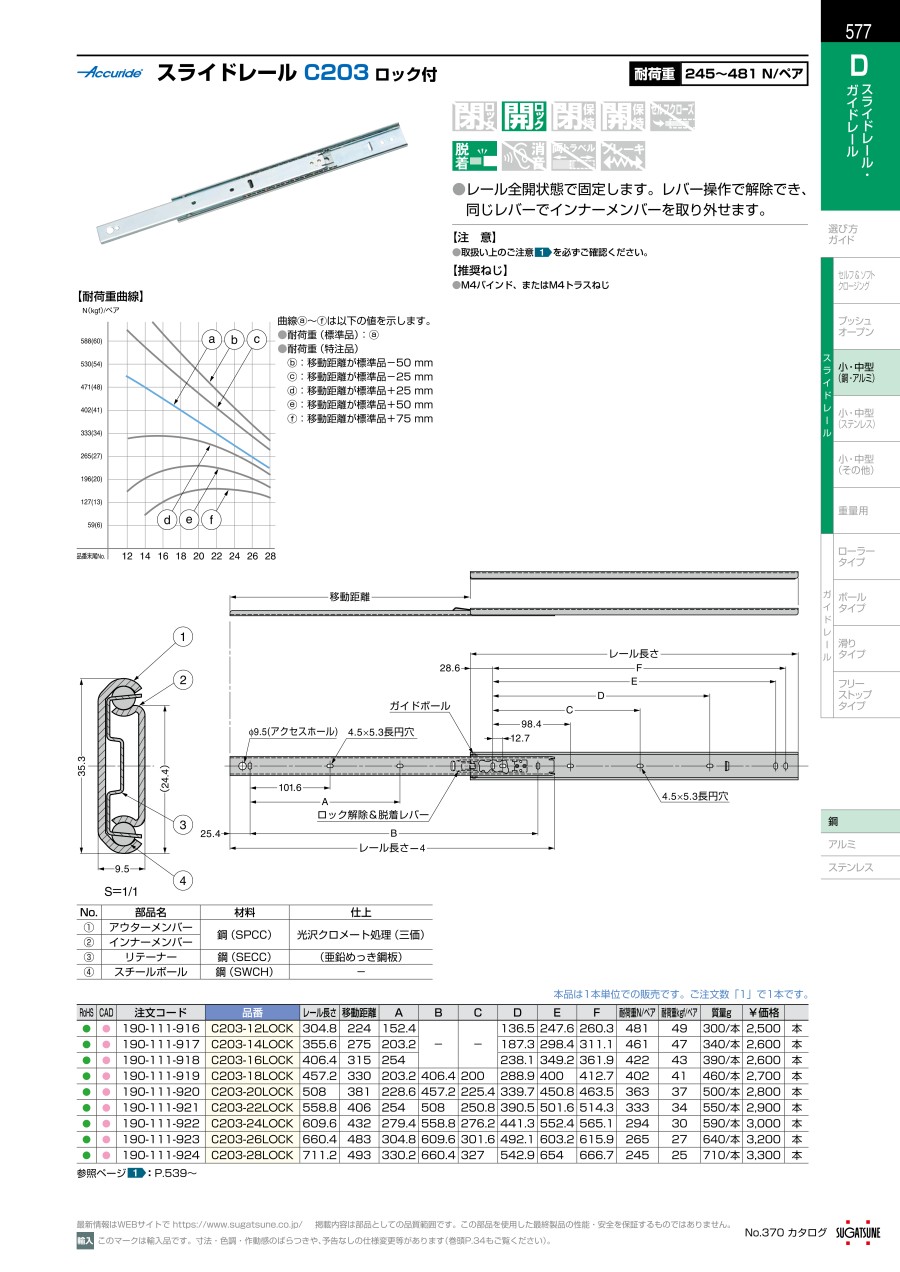

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
スライドレール　２段引　標準タイプ/簡易開時保持タイプ
２段引標準タイプ/簡易開時保持タイプのスライドレールです。型式SSRP27タイプは全開時に簡易保持が可能です。またレールの引き抜きはできません。
ミスミ
スライドレール　３段引　重荷重・ステンレス・ロック機構タイプ
３段引重荷重・ステンレス製のスライドレールです。レール全開時にロックが可能です。
ミスミ
スライドレール　２段引　中荷重・ステンレスタイプ
２段引中荷重・ステンレス製のスライドレールです。レールには耐蝕性に優れたSUS304を使用しております。レールの引き抜きはできません。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
