日本アキュライド

スライドレール軽荷重 3/4トラベル 1029

カタログ |

数量スライド割引

通常単価(税別): 2,196円～2,313円

税込単価: 2,416円～2,544円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本アキュライド

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本アキュライド

通常出荷日：在庫品1日目

3/4スライドの2段引きのスチール製スライドレール。【特長】・引き出しの底にレ...

用途
直線引き出し用
スライド方式
2段引
レール材質
スチール
定格荷重［2本使用時］（範囲） (N)
～200
高さ (mm)
9.5
幅 (mm)
35.3
レール表面処理
光沢クロメート処理

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

スチール製、3/4スライドの2段引きのスライドレール

C1029

使用例

C1029使用例

商品概要

スライドレール寸法図1

スライドレール寸法図2

No.	部品名	材料	仕上
①	アウターレール	鋼	光沢クロメート処理(三価)
②	インナーレール	鋼	光沢クロメート処理(三価)
③	取付ブラケット	鋼	光沢クロメート処理(三価)
④	リテーナー	鋼	(亜鉛めっき鋼板)
⑤	スチールボール	鋼	-
⑥	スベリ鋲	ポリアミド(PA)	-

品番	レール長さ	移動距離	引き出しの奥行	キャビネットの奥行	耐荷重N/本	耐荷重kgf/本	質量
C1029-12	324	216	270～318	330～368	78N/本	8kgf/本	0.39kg/本
C1029-14	375	267	321～368	381～419	74N/本	7.5kgf/本	0.43kg/本
C1029-16	425	305	372～419	432～470	69N/本	7kgf/本	0.48kg/本
C1029-18	476	318	422～470	483～521	69N/本	7kgf/本	0.53kg/本
C1029-20	527	368	473～521	533～572	64N/本	6.5kgf/本	0.57kg/本
C1029-22	578	419	524～572	584～622	59N/本	6kgf/本	0.62kg/本
C1029-24	629	445	575～622	635～673	54N/本	5.5kgf/本	0.66kg/本
C1029-26	679	495	625～673	686～724	49N/本	5kgf/本	0.71kg/本

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	216	324	78	10	1個
151～350	351～550	267	375	74	10	1個
151～350	351～550	305	425	69	10	1個
151～350	351～550	318	476	69	10	1個
351～550	351～550	368	527	64	10	1個
351～550	551～750	419	578	59	10	1個
351～550	551～750	445	629	54	10	1個
351～550	551～750	495	679	49	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,196円 ( 2,416円 )	4日目
2,196円 ( 2,416円 )	4日目
2,196円 ( 2,416円 )	4日目
2,203円 ( 2,423円 )	4日目
2,203円 ( 2,423円 )	4日目
2,313円 ( 2,544円 )	4日目
2,203円 ( 2,423円 )	4日目
2,203円 ( 2,423円 )	4日目

詳細情報

基本情報

基本情報

3/4スライドの2段引きのスチール製スライドレール。
【特長】
・引き出しの底にレールを取り付ける底引きタイプ。
・レールを全開にすると摩擦抵抗によりブレーキがかかり停止。
・さらに強く引くとレールが抜けて脱着可能。
・耐荷重は5～8kgf/本（引き出し側レールを伸ばした時のレール中央部での静止荷重）。
・インナーレールとアウターレールの組み合わせ不可。
・推奨ねじ：M4バインド、またはM4トラスねじ。
【用途】
・引き出し用のレールとして最適。

カタログ

商品TOP

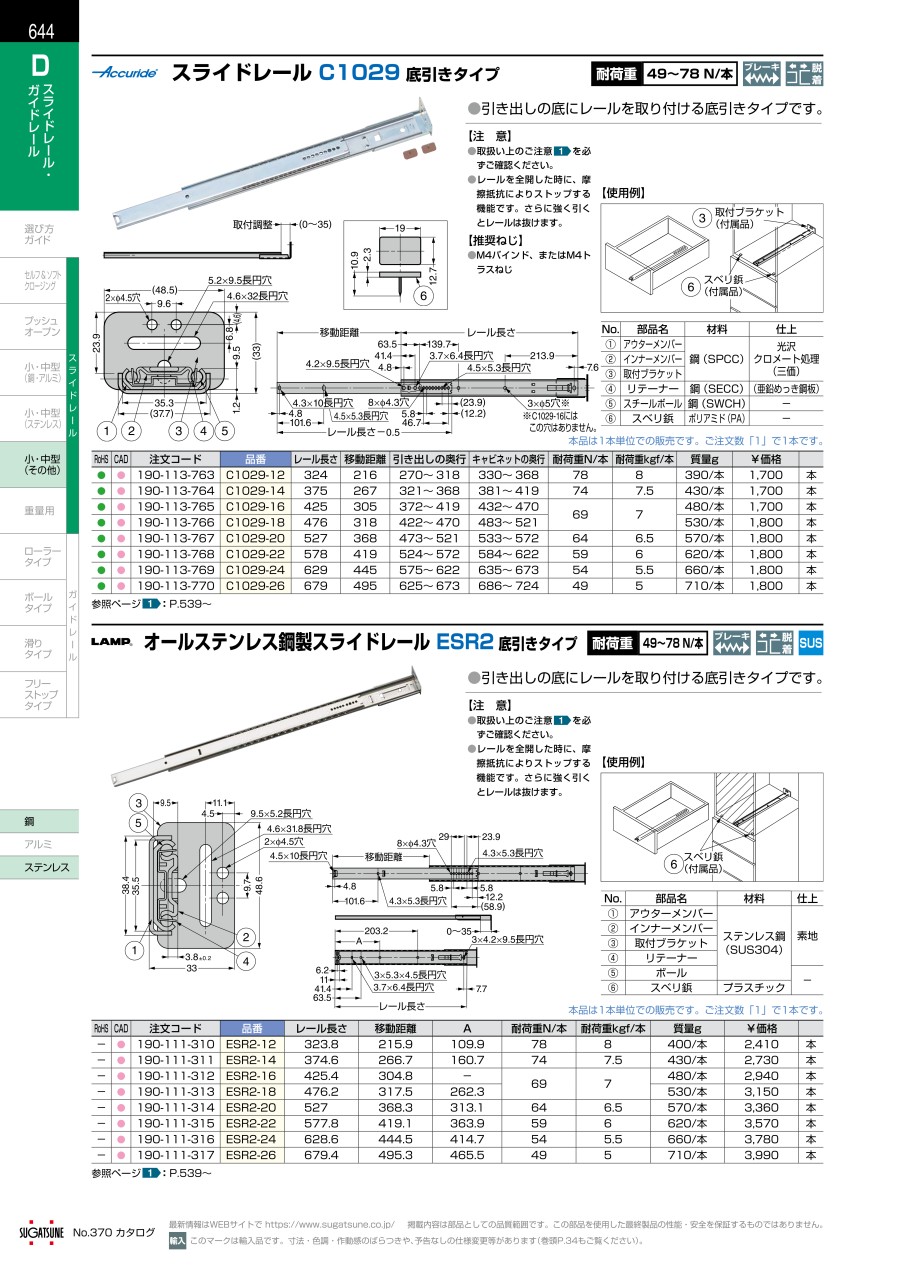

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スライドレール軽荷重 3/4トラベル 1029のレビュー
