日本アキュライド

スライドレール重荷重フルトラベル 530

カタログ |

通常単価(税別): 18,275円～31,876円

税込単価: 20,103円～35,064円

通常出荷日：3日目～4日目

インナーレールを完全に引き出せるスライドレール。【特長】・耐荷重は272～420kgf/ペア（引き出し...

よく一緒に見られています

日本アキュライド

通常出荷日：在庫品1日目

よく一緒に見られています

日本アキュライド

通常出荷日：在庫品1日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

スチール製、3段引きタイプのスライドレール

C530

商品概要

スライドレール寸法図1

品番	レール長さ	移動距離	A	B	C	耐荷重N/ペア	耐荷重kgf/ペア	質量
C530-12	304.8	327	－	149.2	273	4119N/ペア	420kgf/ペア	5.99kg/ペア
C530-14	355.6	378	－	200	323.8	4050N/ペア	413kgf/ペア	7.03kg/ペア
C530-16	406.4	429	－	250.8	374.6	3932N/ペア	401kgf/ペア	8.03kg/ペア
C530-18	457.2	479	212.7	301.6	425.4	3776N/ペア	385kgf/ペア	9.07kg/ペア
C530-20	508	530	238.1	352.4	476.2	3648N/ペア	372kgf/ペア	10.02kg/ペア
C530-22	558.8	581	263.5	403.2	527	3472N/ペア	354kgf/ペア	11.02kg/ペア
C530-24	609.6	632	288.9	454	577.8	3246N/ペア	331kgf/ペア	12.07kg/ペア
C530-26	660.4	683	314.3	504.8	628.6	2981N/ペア	304kgf/ペア	13.06kg/ペア
C530-28	711.2	733	339.7	555.6	679.4	2667N/ペア	272kgf/ペア	14.02kg/ペア

スライドレール寸法図2

No.	部品名	材料	仕上
①	アウターレール	鋼	光沢クロメート処理(三価)
②	中間レール	鋼	光沢クロメート処理(三価)
③	インナーレール	鋼	光沢クロメート処理(三価)
④	補強板	鋼	光沢クロメート処理(三価)
⑤	リテーナー	鋼	(亜鉛めっき鋼板)
⑥	スチールボール	鋼	－

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	4,001～	327	304.8	4119	10	1個
351～550	351～550	4,001～	378	355.6	4050	10	1個
351～550	351～550	2,001～4,000	429	406.4	3932	10	1個
351～550	351～550	2,001～4,000	479	457.2	3776	10	1個
351～550	351～550	2,001～4,000	530	508	3648	10	1個
551～750	551～750	2,001～4,000	581	558.8	3472	10	1個
551～750	551～750	2,001～4,000	632	609.6	3246	10	1個
551～750	551～750	2,001～4,000	683	660.4	2981	10	1個
551～750	551～750	2,001～4,000	733	711.2	2667	10	1個

通常単価(税別) (税込単価)	通常出荷日

18,275円 ( 20,103円 )	3日目
19,550円 ( 21,505円 )	3日目
20,570円 ( 22,627円 )	3日目
22,355円 ( 24,591円 )	4日目
23,630円 ( 25,993円 )	3日目
25,755円 ( 28,331円 )	3日目
27,456円 ( 30,202円 )	3日目
29,241円 ( 32,165円 )	3日目
31,876円 ( 35,064円 )	4日目

詳細情報

基本情報

基本情報

インナーレールを完全に引き出せるスライドレール。
【特長】
・耐荷重は272～420kgf/ペア（引き出し側レールを伸ばした時のレール中央部での静止荷重）。
・スチール製。
・3段引きタイプ。
【用途】
・引き出し用のレールとして最適。

カタログ

商品TOP

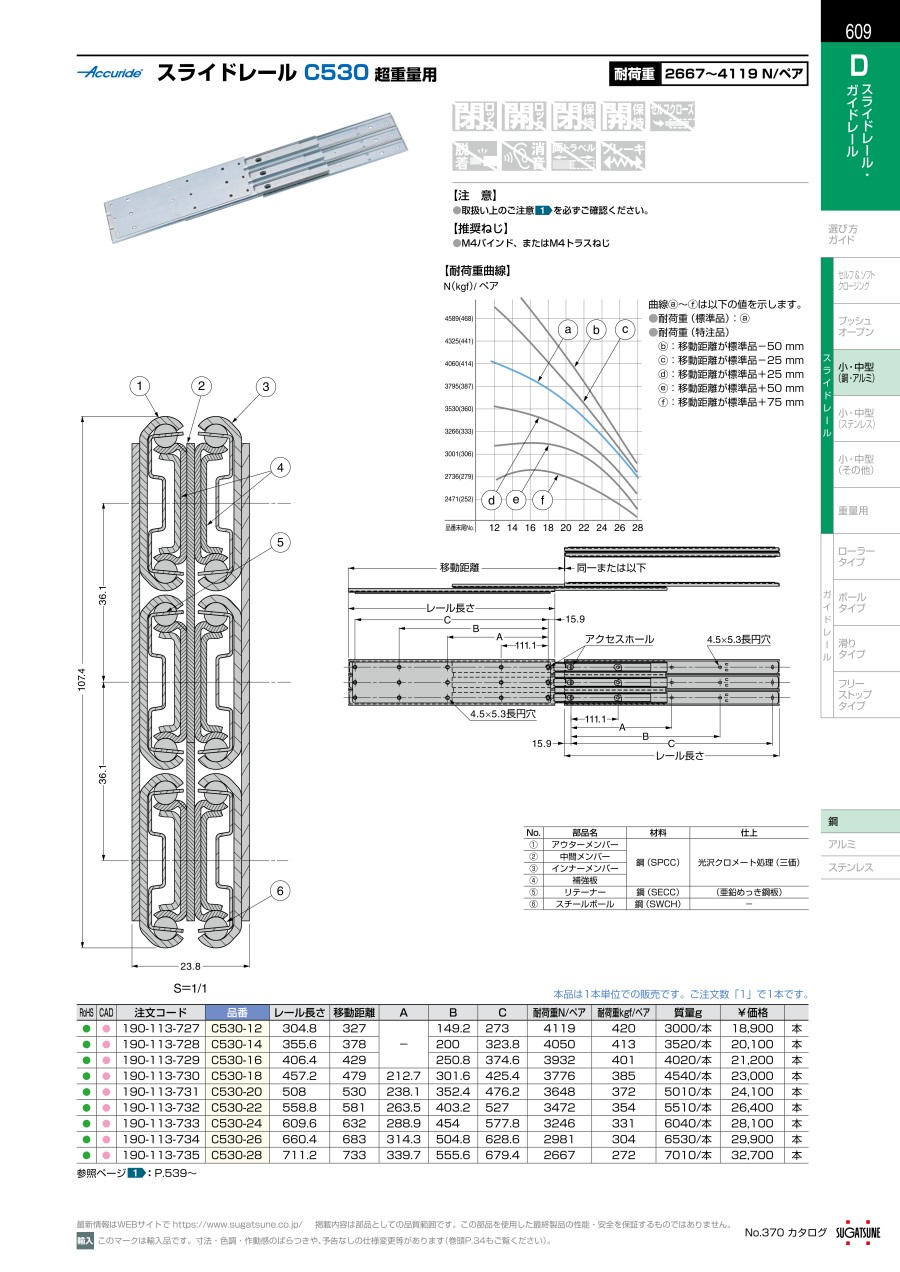

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
