スライドレール 重荷重 フルトラベル 3601
- 通常単価(税別)
- 9,346円～12,325円
- 税込単価
- 10,281円～13,558円
インナーレールを完全に引き出せる3段引きの重量用スライドレール。【特長】・レー...
詳細情報を確認する
未確定：候補が9型番あります。
商品情報
スチール製、3段引き消音ストッパ付スライドレール
C3601
商品概要

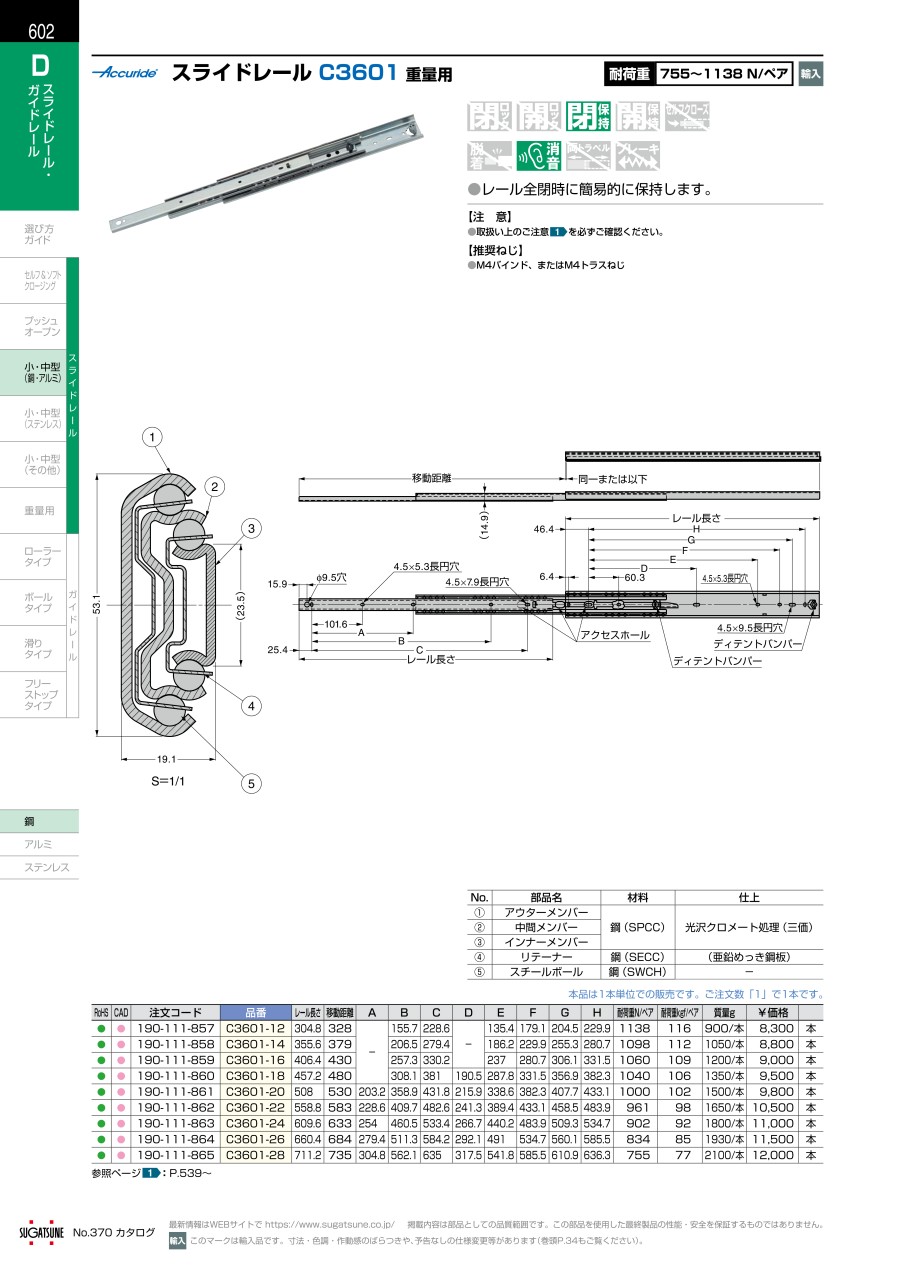

スライドレール寸法図
スライドレール寸法図
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| ① | アウターレール | 鋼 | 光沢クロメート処理 |
| ② | 中間レール | 鋼 | 光沢クロメート処理 |
| ③ | インナーレール | 鋼 | 光沢クロメート処理 |
| ④ | リテーナー | 鋼 | （亜鉛めっき鋼板） |
| ⑤ | スチールボール | 鋼 | - |
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | H | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C3601-12 | 304.8 | 328 | - | 155.7 | 228.6 | - | 135.4 | 179.1 | 204.5 | 229.9 | 1138 | 116 | 1.8kg/ペア |
| C3601-14 | 355.6 | 379 | - | 206.5 | 279.4 | - | 186.2 | 229.9 | 255.3 | 280.7 | 1098 | 112 | 2.1kg/ペア |
| C3601-16 | 406.4 | 430 | - | 257.3 | 330.2 | - | 237 | 280.7 | 306.1 | 331.5 | 1060 | 109 | 2.4kg/ペア |
| C3601-18 | 457.2 | 480 | - | 308.1 | 381 | 190.5 | 287.8 | 331.5 | 356.9 | 382.3 | 1040 | 106 | 2.7kg/ペア |
| C3601-20 | 508 | 530 | 203.2 | 358.9 | 431.8 | 215.9 | 338.6 | 382.3 | 407.7 | 433.1 | 1000 | 102 | 3kg/ペア |
| C3601-22 | 558.8 | 583 | 228.6 | 409.7 | 482.6 | 241.3 | 389.4 | 433.1 | 458.5 | 483.9 | 961 | 98 | 3.3kg/ペア |
| C3601-24 | 609.6 | 633 | 254 | 460.5 | 533.4 | 266.7 | 440.2 | 483.9 | 509.3 | 534.7 | 902 | 92 | 3.6kg/ペア |
| C3601-26 | 660.4 | 684 | 279.4 | 511.3 | 584.2 | 292.1 | 491 | 534.7 | 560.1 | 585.5 | 834 | 85 | 3.86kg/ペア |
| C3601-28 | 711.2 | 735 | 304.8 | 562.1 | 635 | 317.5 | 541.8 | 585.5 | 610.9 | 636.3 | 755 | 77 | 4.2kg/ペア |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,346円 ( 10,281円 ) | 在庫品1日目当日出荷可能 |
9,671円 ( 10,638円 ) | 4日目 |
9,801円 ( 10,781円 ) | 在庫品1日目当日出荷可能 |
10,256円 ( 11,282円 ) | 在庫品1日目当日出荷可能 |
10,115円 ( 11,127円 ) | 在庫品1日目当日出荷可能 |
10,965円 ( 12,062円 ) | 在庫品1日目当日出荷可能 |
11,475円 ( 12,623円 ) | 在庫品1日目当日出荷可能 |
11,900円 ( 13,090円 ) | 在庫品1日目当日出荷可能 |
12,325円 ( 13,558円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
インナーレールを完全に引き出せる3段引きの重量用スライドレール。
【特長】
・レール全閉時にした時、閉じた状態を保持する簡易的なキャッチ機能付。
・全開時、全閉時の金属音を緩和する消音機構付。
・耐荷重は77～116kgf/ペア（引き出し側レールを伸ばした時のレール中央部での静止荷重）。
