スライドレール 軽荷重 両トラベル 2420
- 通常単価(税別)
- 1,174円～1,490円
- 税込単価
- 1,291円～1,639円
2段引き、両トラベルのスライドレール。【特長】・耐荷重は15～21kgf/ペア...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
スチール製、2段引き両トラベルタイプのスライドレール
C2420
商品概要
スライドレール寸法図
スライドレール寸法図2
| No. | 部品名 | 材料 | 仕上/色 |
|---|---|---|---|
| ① | アウターレール | 鋼 | 光沢クロメート処理 |
| ② | インナーレール | 鋼 | 光沢クロメート処理 |
| ③ | リテーナー | 鋼 | （亜鉛めっき鋼板） |
| ④ | スチールボール | 鋼 | - |
| 品番 | レール長さ | 前側移動距離 | 後側移動距離 | A | B | C | D | Ｅ | 耐荷重N | 耐荷重kgf | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C2420- 70 | 70 | 15 | 15 | － | 50 | 70 | － | 50 | 147N/ペア | 15kgf/ペア | 40g |
| C2420-100 | 100 | 30 | 25 | － | 80 | 100 | － | 80 | 167N/ペア | 17kgf/ペア | 60g |
| C2420-150 | 150 | 45 | 45 | － | 130 | 150 | － | 130 | 186N/ペア | 19kgf/ペア | 100g |
| C2420-200 | 200 | 80 | 75 | 90 | 180 | 200 | 90 | 180 | 206N/ペア | 21kgf/ペア | 130g |
詳細情報
基本情報
2段引き、両トラベルのスライドレール。
【特長】
・耐荷重は15～21kgf/ペア。
・ストッパー（インナーレール抜け止め）機能は前側移動方向のみ。
・後側方向はストッパーなし、筺体側には抜け止め処理が必要。
・インナーレールとアウターレールの組み合わせ不可。
・推奨ネジはM3バインド、またはM3トラスねじ、M3丸ねじ。
【用途】
・引き出し用のレールとして最適。

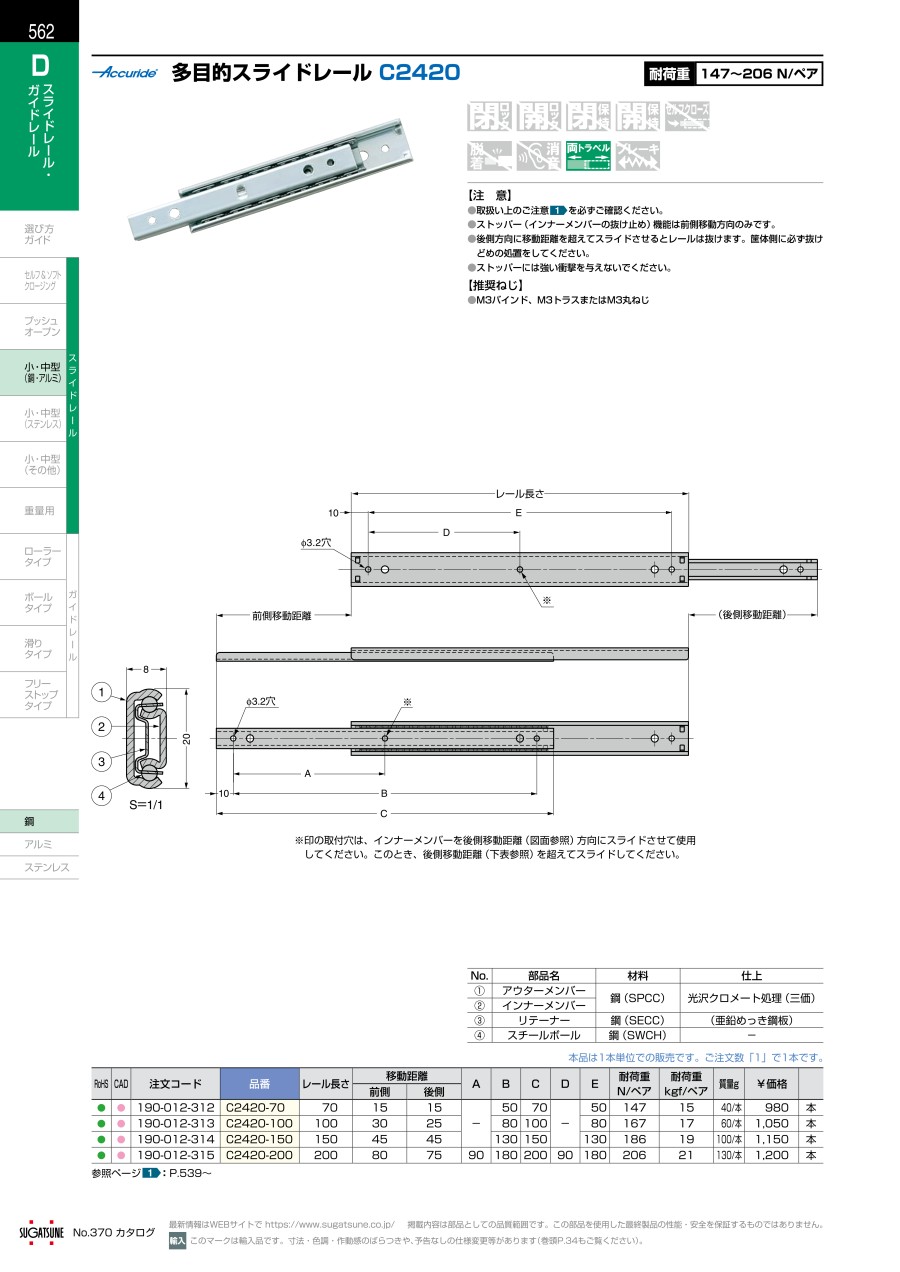

カタログ
