タイプ
~mm
- C203
CAD
- 2D
出荷日
- すべて
- 当日出荷可能
- 3日以内

日本アキュライド

スライドレール軽荷重 3/4トラベル 203（光沢クロメート処理）

カタログ |

通常単価(税別): 1,200円～2,015円

税込単価: 1,320円～2,217円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本アキュライド

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本アキュライド

通常出荷日：3 日目～

インナーレールが前後に3/4スライドする両方向スライドレール。【特長】・レール...

用途
直線引き出し用
スライド方式
2段引
レール材質
スチール
高さ (mm)
9.5
幅 (mm)
35.3
レール表面処理
光沢クロメート処理

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

スチール製、2段引きブレーキ付のスライドレール

C203

商品概要

スライドレール寸法図

スライドレール寸法図2

No.	部品名	材料	仕上
①	アウターレール	鋼	光沢クロメート処理（三価）
②	インナーレール	鋼	光沢クロメート処理（三価）
③	リテーナー	鋼	（亜鉛めっき鋼板）
④	スチールボール	鋼	-

品番	レール長さ	移動距離	A	B	C	D	E	F	G	耐荷重N/ベア	耐荷重kgf/ベア	質量g
C203-12	304.8	229	-	152.4	254	-	149.2	260.3	273	481	49	300/本
C203-14	355.6	279	-	203.2	304.8	-	200	311.1	323.8	461	47	340/本
C203-16	406.4	305	-	254	355.6	-	250.8	361.9	374.6	422	43	390/本
C203-18	457.2	330	203.2	304.8	406.4	212.7	301.6	412.7	425.4	402	41	460/本
C203-20	508	381	228.6	355.6	457.2	238.1	352.4	463.5	476.2	363	37	500/本
C203-22	558.8	406	254	406.4	508	263.5	403.2	514.3	527	333	34	550/本
C203-24	609.6	432	279.4	457.2	558.8	288.9	454	565.1	577.8	294	30	590/本
C203-26	660.4	483	304.8	508	609.6	314.3	504.8	615.9	628.6	265	27	640/本
C203-28	711.2	508	330.2	558.8	660.4	339.7	555.6	666.7	679.4	245	25	710/本

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	401～600	229	304.8	481	10	2個
151～350	351～550	401～600	279	355.6	461	10	2個
151～350	351～550	401～600	305	406.4	422	10	2個
151～350	351～550	401～600	330	457.2	402	10	2個
351～550	351～550	201～400	381	508	363	10	2個
351～550	551～750	201～400	406	558.8	333	10	2個
351～550	551～750	201～400	432	609.6	294	10	2個
351～550	551～750	201～400	483	660.4	265	10	2個
351～550	551～750	201～400	508	711.2	245	10	2個

通常単価(税別) (税込単価)	通常出荷日

1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
1,301円 ( 1,431円 )	在庫品1日目当日出荷可能
1,403円 ( 1,543円 )	在庫品1日目当日出荷可能
1,411円 ( 1,552円 )	在庫品1日目当日出荷可能
1,530円 ( 1,683円 )	在庫品1日目当日出荷可能
1,726円 ( 1,899円 )	在庫品1日目当日出荷可能
1,819円 ( 2,001円 )	在庫品1日目当日出荷可能
1,921円 ( 2,113円 )	在庫品1日目当日出荷可能
2,015円 ( 2,217円 )	3日目

詳細情報

基本情報

基本情報

インナーレールが前後に3/4スライドする両方向スライドレール。
【特長】
・レールを全開にすると、摩擦抵抗でブレーキがかかり停止。さらに強く引くとレールが抜けて脱着可能。
・インナーメンバーに切り起しがあり、引き出しの裏側に直接ねじ止め可能。
・耐荷重は25～49kgf/ペア（引き出し側レールを伸ばした時のレール中央部での静止荷重）。
・インナーレールとアウターレールの組み合わせ不可。推奨ネジはM4バインド、またはM4トラスねじ。
・スライドの厚みは、スチールボールで支持された箇所での測定寸法。
・フロントディスコネクトフリクションストップ付。
【用途】
・引き出し用のレールとして最適。

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

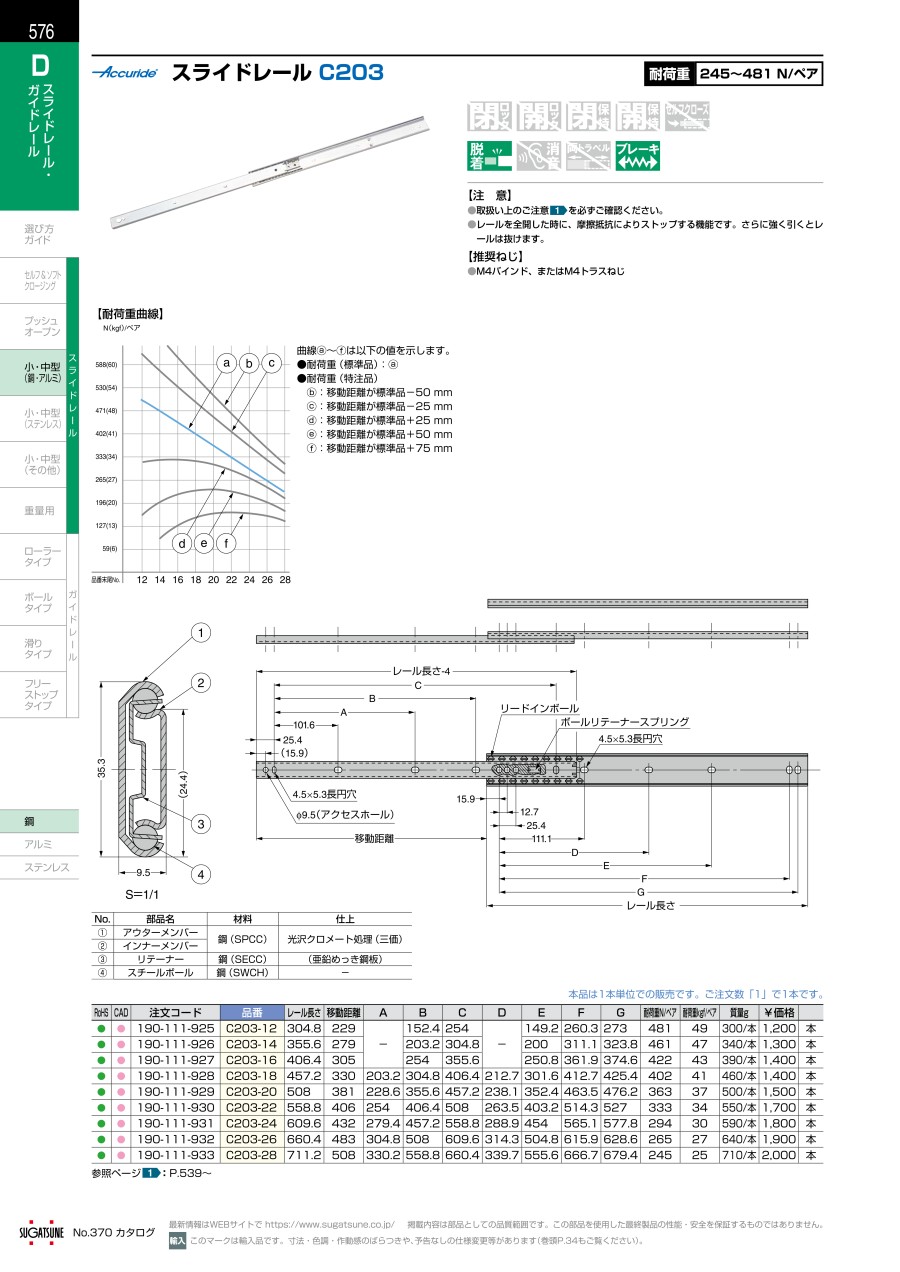

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
