日本アキュライド

スライドレール軽荷重 3/4トラベル 2002【2個入り】

カタログ |

通常単価(税別): 4,274円～6,562円

税込単価: 4,701円～7,218円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本アキュライド

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本アキュライド

通常出荷日：在庫品1日目

インナーレールが前後に3/4スライドする2段引きの両方向スライドレール。【特長...

用途
直線引き出し用
スライド方式
2段引
レール材質
スチール
高さ (mm)
9.5
幅 (mm)
35.3
レール表面処理
光沢クロメート処理

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

左レール

製品仕様

No.	部品名	材料	仕上
（1）	アウターメンバー	鋼（SPCC）	光沢クロメート処理（三価）
（2）	インナーメンバー	鋼（SPCC）	光沢クロメート処理（三価）
（3）	リテーナー	鋼（SECC）	（亜鉛めっき鋼板）
（4）	スチールボール	鋼（SWCH）	-

規格表

型番	レール長さ	移動距離		A	B	C	D	E	耐荷重 N/ペア	耐荷重 kgf/ペア	質量 kg/ペア
型番	レール長さ	前側	後側	A	B	C	D	E	耐荷重 N/ペア	耐荷重 kgf/ペア	質量 kg/ペア
C2002-12	304.8	224	224	153.2	-	149.2	260.3	273	431	44	0.68
C2002-14	355.6	275	275	204		200	311.1	323.8	402	41	0.77
C2002-16	406.4	300	300	254.8		250.8	361.9	374.6	373	38	0.86
C2002-18	457.2	325	325	305.6	212.7	301.6	412.7	425.4	353	36	0.95
C2002-20	508	376	376	356.4	238.1	352.4	463.5	476.2	324	33	1.04
C2002-22	558.8	402	402	407.2	263.5	403.2	514.3	527	294	30	1.18
C2002-24	609.6	427	427	458	288.9	454	565.1	577.8	265	27	1.23
C2002-26	660.4	478	478	508.8	314.3	504.8	615.9	628.6	235	24	1.36
C2002-28	711.2	503	503	559.6	339.7	555.6	666.7	679.4	216	22	1.45

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	401～600	224	305	431	10	1パック 2個入り
151～350	351～550	401～600	275	356	402	10	1パック 2個入り
151～350	351～550	201～400	300	406	373	10	1パック 2個入り
151～350	351～550	201～400	325	457	353	10	1パック 2個入り
351～550	351～550	201～400	376	508	324	10	1パック 2個入り
351～550	551～750	201～400	402	559	294	10	1パック 2個入り
351～550	551～750	201～400	427	610	265	10	1パック 2個入り
351～550	551～750	201～400	478	660	235	10	1パック 2個入り
351～550	551～750	201～400	503	711	216	10	1パック 2個入り

通常単価(税別) (税込単価)	通常出荷日

4,274円 ( 4,701円 )	4日目
4,345円 ( 4,780円 )	4日目
4,560円 ( 5,016円 )	4日目
4,631円 ( 5,094円 )	4日目
4,989円 ( 5,488円 )	3日目
5,322円 ( 5,854円 )	4日目
5,627円 ( 6,190円 )	4日目
6,103円 ( 6,713円 )	3日目
6,562円 ( 7,218円 )	3日目

詳細情報

基本情報

基本情報

インナーレールが前後に3/4スライドする2段引きの両方向スライドレール。
【特長】
・レールは前後があり、前側は脱着不可。
・後側は摩擦抵抗によりブレーキがかかり止まるが、さらに強く引くとレールが抜け脱着可能。
・インナーメンバーに切り起しがあり、引き出しの裏側に直接ねじ止め可能。
・耐荷重は22～44kgf/ペア（引き出し側レールを伸ばした時のレール中央部での静止荷重）。
・推奨ねじ:M4バインド、またはM4トラスねじ。
・レールは左右勝手違い有り、インナーレールとアウターレールの組み合わせ不可。
【用途】
・システムキッチンの両面ハッチに最適。

カタログ

商品TOP

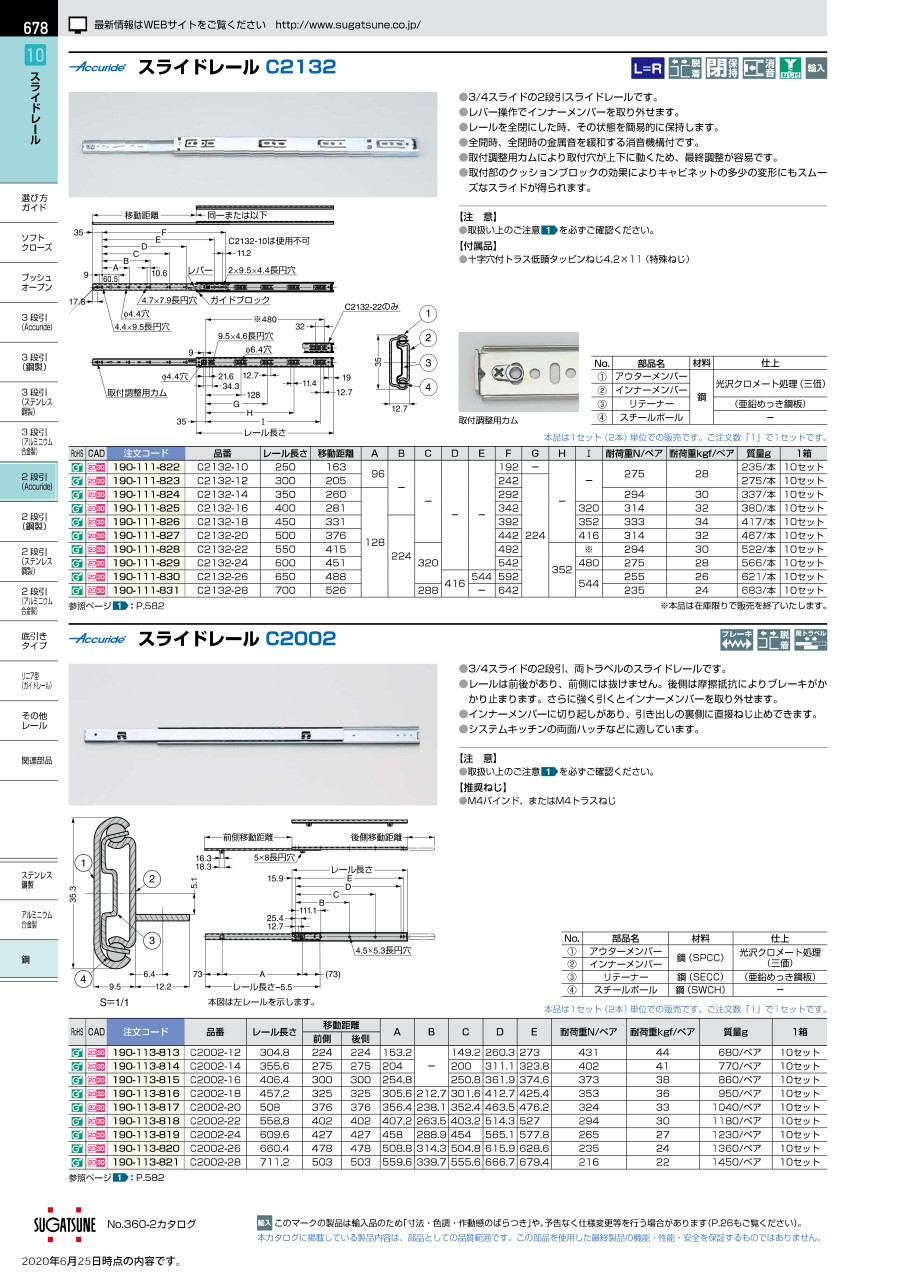

カタログ (見開き版)

商品担当おすすめ

ミスミ
スライドレール　２段引　中荷重・スチールタイプ
２段引中荷重・スチールタイプ製の低価格な引き抜き可能なスライドレールです。レール本体にスチール、表面処理に三価クロムを使用しております。
ミスミ
スライドレール　２段引　中荷重・ステンレスタイプ
２段引中荷重・ステンレス製のスライドレールです。レールには耐蝕性に優れたSUS304を使用しております。レールの引き抜きはできません。
ミスミ
スライドレール　２段引　軽荷重・スチールタイプ
２段引軽荷重・スチール製のスライドレールです。レール本体にスチール、表面処理に三価クロムを使用しております。またレールの引き抜きはできません。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
