日本アキュライド

スライドレール軽荷重 3/4トラベル 2723

カタログ |

通常単価(税別): 1,658円～2,355円

税込単価: 1,824円～2,591円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本アキュライド

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本アキュライド

通常出荷日：在庫品1日目

3/4スライドの2段引きスライドレール。【特長】・レールを全開にすると、全開状...

用途
直線引き出し用
スライド方式
2段引
レール材質
スチール
高さ (mm)
9.5
幅 (mm)
27
レール表面処理
光沢クロメート処理

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

スチール製、2段引きロック付タイプのスライドレール

C2723

商品概要

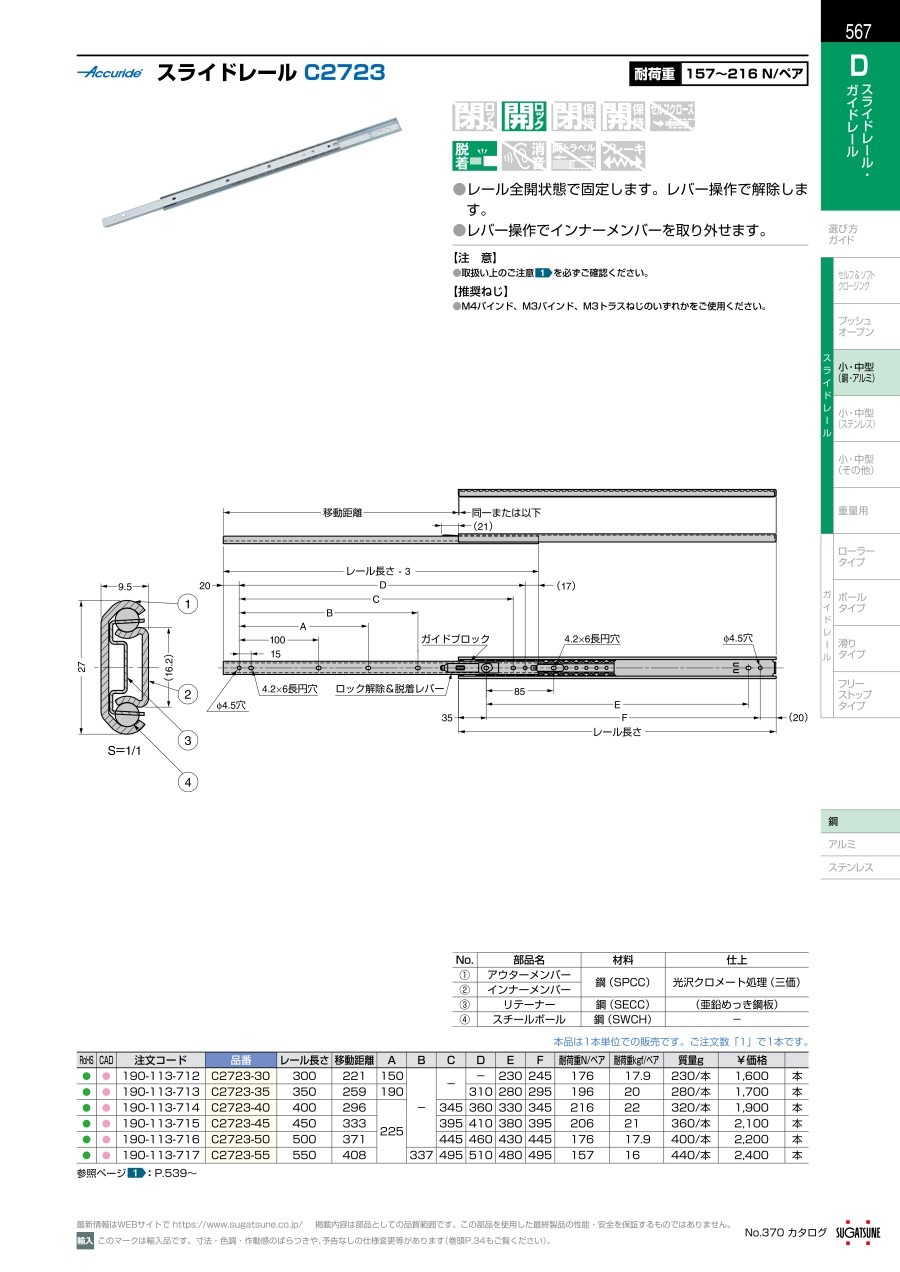

スライドレール寸法図

スライドレール寸法図2

No.	部品名	材料	仕上
①	アウターレール	鋼	光沢クロメート処理（三価）
②	インナーレール	鋼	光沢クロメート処理（三価）
③	リテーナー	鋼	（亜鉛めっき鋼板）
④	スチールボール	鋼	-

品番	レール長さ	移動距離	A	B	C	D	E	F	耐荷重N/ペア	耐荷重kgf/ペア	質量
C2723-30	300	221	150	－	－	－	230	245	176N/ペア	17.9kgf/ペア	0.46kg/ペア
C2723-35	350	259	190	－	－	310	280	295	196N/ペア	20kgf/ペア	0.55kg/ペア
C2723-40	400	296	225	－	345	360	330	345	216N/ペア	22kgf/ペア	0.63kg/ペア
C2723-45	450	333	225	－	395	410	380	395	206N/ペア	21kgf/ペア	0.71kg/ペア
C2723-50	500	371	225	－	445	460	430	445	176N/ペア	17.9kgf/ペア	0.79kg/ペア
C2723-55	550	408	225	337	495	510	480	495	157N/ペア	16kgf/ペア	0.87kg/ペア

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	～200	259	350	196	10	2個
151～350	351～550	201～400	296	400	216	10	2個
151～350	351～550	201～400	333	450	206	10	2個
351～550	351～550	～200	371	500	176	10	2個
351～550	351～550	～200	408	550	157	10	2個

通常単価(税別) (税込単価)	通常出荷日

1,658円 ( 1,824円 )	在庫品1日目当日出荷可能
1,853円 ( 2,038円 )	在庫品1日目当日出荷可能
2,094円 ( 2,303円 )	在庫品1日目当日出荷可能
2,169円 ( 2,386円 )	3日目
2,355円 ( 2,591円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

3/4スライドの2段引きスライドレール。
【特長】
・レールを全開にすると、全開状態で固定。レバー操作で解除可能。
・ディスコネクトスプリングは、引き出し時にロックが掛かる。
・ロック解除レバーの操作でレールの取り外し可能。
・耐荷重は16～22kgf/ペア（引き出し側レールを伸ばした時のレール中央部での静止荷重）。
・インナーレールとアウターレールの組み合わせ不可。
・推奨ネジはM4バインド、またはM3バインド、M4トラスねじ。
【用途】
・引き出し用レールとして最適。

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
