日本アキュライド

スライドレール 軽荷重 フルトラベル 3275

スライドレール 軽荷重 フルトラベル 3275
通常単価(税別)
1,880円～2,398円
税込単価
2,068円～2,638円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スライドレール 軽荷重 フルトラベル 3271

日本アキュライド

スライドレール 軽荷重 フルトラベル 3271
0
通常価格(税別)： 1,297円 (税込価格：1,427円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スライドレール 軽荷重 フルトラベル 3273

日本アキュライド

スライドレール 軽荷重 フルトラベル 3273
0
通常価格(税別)： 1,879円 (税込価格：2,067円)

通常出荷日：在庫品1日目

インナーレールを完全に引き出せる3段引きのスチール製スライドレール。【特長】・...

詳細情報を確認する

ご注意

  • ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
未確定：候補が7型番あります。
数量：

商品情報

スチール製、3段引きロック機構付タイプのスライドレール

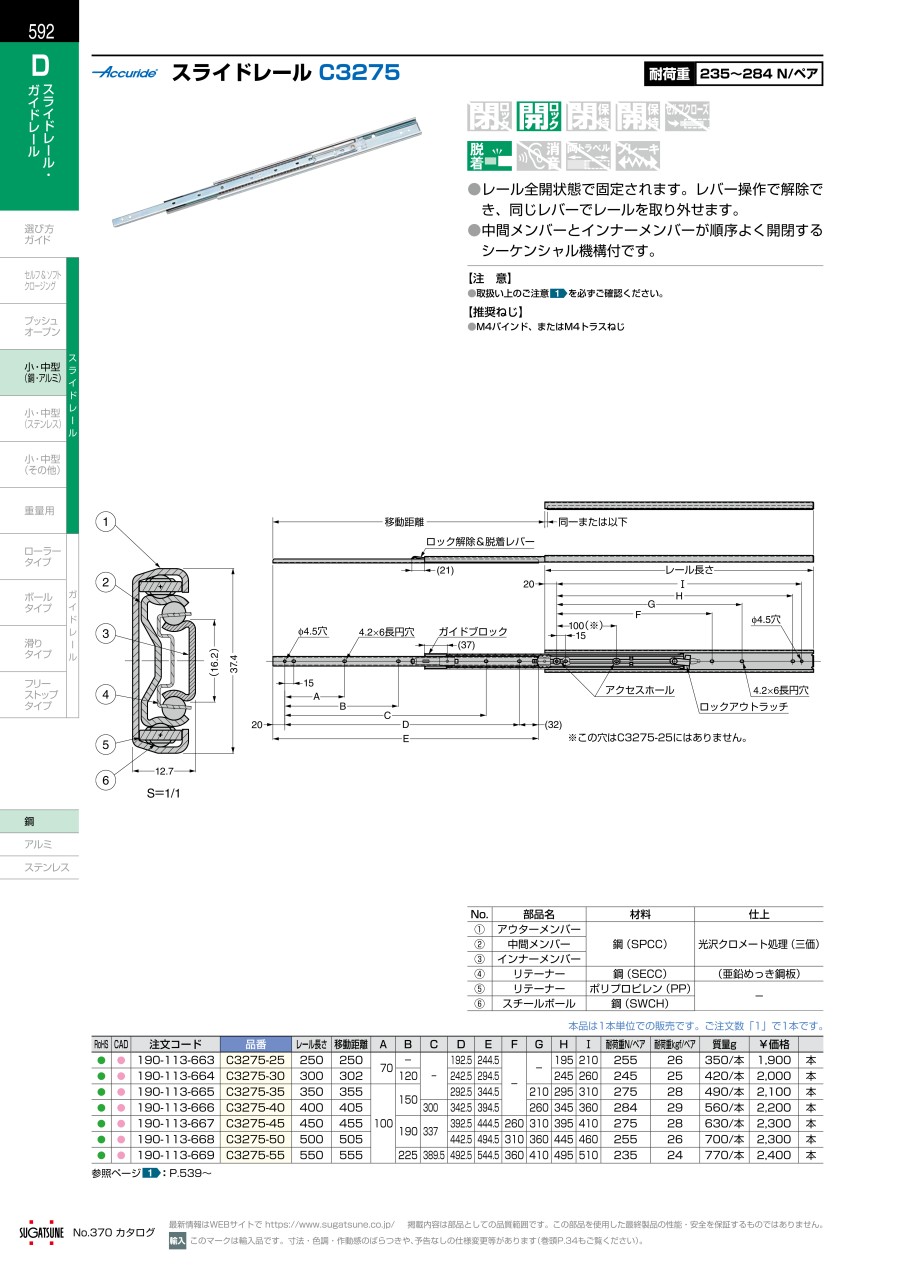

スライドレール 軽荷重 フルトラベル 3275:関連画像

C3275

商品概要

スライドレール 軽荷重 フルトラベル 3275:関連画像

スライドレール寸法図

  • ※ この穴はC3275-25には無し。

スライドレール 軽荷重 フルトラベル 3275:関連画像

スライドレール寸法図2



No. 部品名 材料 仕上
① アウターレール 鋼 光沢クロメート処理（三価）
② 中間レール 鋼 光沢クロメート処理（三価）
③ インナーレール 鋼 光沢クロメート処理（三価）
④ リテーナー 鋼 （亜鉛めっき鋼板）
⑤ リテーナー ポリプロピレン（PP） -
⑥ スチールボール 鋼 -
品番 レール長さ 移動距離 A B C D E F G H I 耐荷重N/ペア 耐荷重kgf/ペア 質量
C3275-25 250 250 70 － － 192.5 244.5 － － 195 210 255N/ペア 26kgf/ペア 0.70kg/ペア
C3275-30 300 302 70 120 － 242.5 294.5 － － 245 260 245N/ペア 25kgf/ペア 0.84kg/ペア
C3275-35 350 355 100 150 － 292.5 344.5 － 210 295 310 275N/ペア 28kgf/ペア 0.98kg/ペア
C3275-40 400 405 100 150 300 342.5 394.5 － 260 345 360 284N/ペア 29kgf/ペア 1.12kg/ペア
C3275-45 450 455 100 190 337 392.5 444.5 260 310 395 410 275N/ペア 28kgf/ペア 1.26kg/ペア
C3275-50 500 505 100 190 337 442.5 494.5 310 360 445 460 255N/ペア 26kgf/ペア 1.40kg/ペア
C3275-55 550 555 100 225 389.5 492.5 544.5 360 410 495 510 235N/ペア 24kgf/ペア 1.54kg/ペア

型番リスト

表示件数
  • 1
    • 型番
    C3275-25
    C3275-30
    C3275-35
    C3275-40
    C3275-45
    C3275-50
    C3275-55

    ストローク（範囲）

    (mm)

    レール長さ（範囲）

    (mm)

    ストローク

    (mm)

    レール長さ

    (mm)

    定格荷重(2本使用時)

    (N)

    		RoHS?最小発注数量
    151～350
    151～350
    250
    250
    255
    10
    2個
    151～350
    151～350
    302
    300
    245
    10
    2個
    351～550
    151～350
    355
    350
    275
    10
    2個
    351～550
    351～550
    405
    400
    284
    10
    2個
    351～550
    351～550
    455
    450
    275
    10
    2個
    351～550
    351～550
    505
    500
    255
    10
    1個
    551～750
    351～550
    555
    550
    235
    10
    2個
    通常単価(税別) (税込単価)
    通常出荷日
    1,880円
    ( 2,068円 )
    3日目
    1,981円
    ( 2,179円 )
    3日目
    2,066円
    ( 2,273円 )
    3日目
    2,307円
    ( 2,538円 )
    3日目
    2,398円
    ( 2,638円 )
    3日目
    2,305円
    ( 2,536円 )
    3日目
    2,397円
    ( 2,637円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    インナーレールを完全に引き出せる3段引きのスチール製スライドレール。
    【特長】
    ・レール全閉時にした時、閉じた状態を保持する簡易的なキャッチ機能付。
    ・全開時、全閉時の金属音を緩和する消音機構付。
    ・耐荷重は62～87kgf/ペア（引き出し側レールを伸ばした時のレール中央部での静止荷重）。
    ・推奨ネジはM4バインド、またはM4トラスねじ。
    ・スライドの厚みは、スチールボールで支持された箇所での測定寸法。
    ・スライドは左右共通。
    【用途】
    ・引き出し用のレールとして最適。

    ご注意

    • ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
