スライドレール中荷重フルトラベル 3301

カタログ |

通常単価(税別): 3,995円～5,440円

税込単価: 4,395円～5,984円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本アキュライド

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本アキュライド

通常出荷日：3 日目～

インナーレールを完全に引き出せる3段引きのスライドレール。【特長】・スチール製...

用途
直線引き出し用
スライド方式
3段引
レール材質
スチール
高さ (mm)
12.7
幅 (mm)
51.5
レール表面処理
光沢クロメート処理

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

スチール製、3段引き消音ストッパ付タイプのスライドレール

C3301。

商品概要

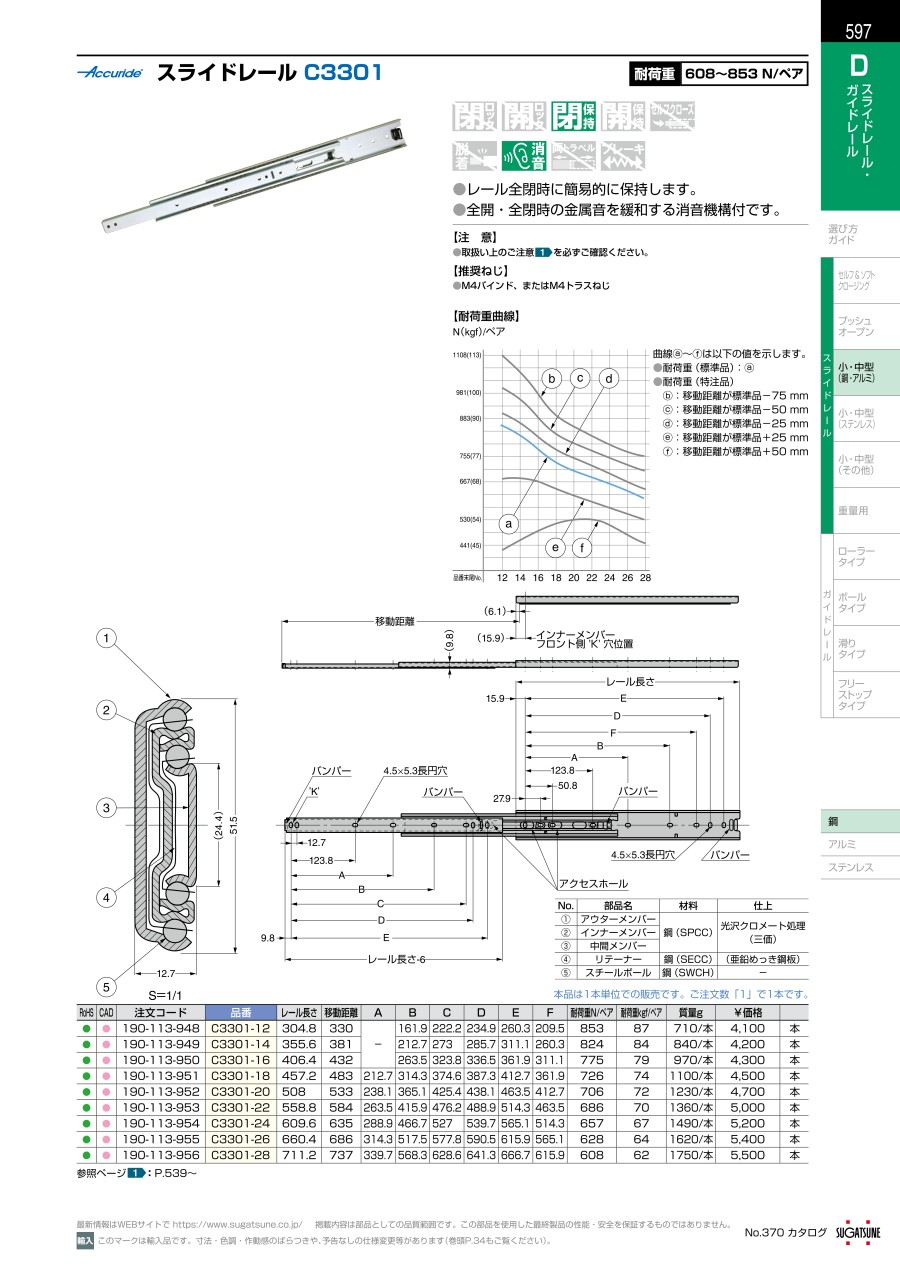

スライドレール寸法図。

スライドレール寸法図2。

No.	部品名	材料	仕上
①	アウターレール	鋼	光沢クロメート処理（三価）
②	インナーレール	鋼	光沢クロメート処理（三価）
③	中間レール	鋼	光沢クロメート処理（三価）
④	リテーナー	鋼	（亜鉛めっき鋼板）
⑤	スチールボール	鋼	－

品番	レール長さ	移動距離	A	B	C	D	E	F	耐荷重N/ペア	耐荷重kgf/ペア	質量
C3301-12	304.8	330	－	161.9	222.2	234.9	260.3	209.5	853N/ペア	87kgf/ペア	1.42kg/ペア
C3301-14	355.6	381	－	212.7	273	285.7	311.1	260.3	824N/ペア	84kgf/ペア	1.68kg/ペア
C3301-16	406.4	432	－	263.5	323.8	336.5	361.9	311.1	775N/ペア	79kgf/ペア	1.94kg/ペア
C3301-18	457.2	483	212.7	314.3	374.6	387.3	412.7	361.9	726N/ペア	74kgf/ペア	2.20kg/ペア
C3301-20	508	533	238.1	365.1	425.4	438.1	463.5	412.7	706N/ペア	72kgf/ペア	2.46kg/ペア
C3301-22	558.8	584	263.5	415.9	476.2	488.9	514.3	463.5	686N/ペア	70kgf/ペア	2.72kg/ペア
C3301-24	609.6	635	288.9	466.7	527	539.7	565.1	514.3	657N/ペア	67kgf/ペア	2.98kg/ペア
C3301-26	660.4	686	314.3	517.5	577.8	590.5	615.9	565.1	628N/ペア	64kgf/ペア	3.24kg/ペア
C3301-28	711.2	737	339.7	568.3	628.6	641.3	666.7	615.9	608N/ペア	62kgf/ペア	3.50kg/ペア

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	801～1,000	330	305	853	10	1個
351～550	351～550	801～1,000	381	356	824	10	1個
351～550	351～550	601～800	432	406	775	10	1個
351～550	351～550	601～800	483	457	726	10	1個
351～550	351～550	601～800	533	508	706	10	1個
551～750	551～750	601～800	584	559	686	10	1個
551～750	551～750	601～800	635	610	657	10	1個
551～750	551～750	601～800	686	660	628	10	1個
551～750	551～750	601～800	737	711	608	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,995円 ( 4,395円 )	3日目
4,080円 ( 4,488円 )	3日目
4,182円 ( 4,600円 )	3日目
4,413円 ( 4,854円 )	3日目
4,599円 ( 5,059円 )	3日目
4,754円 ( 5,229円 )	3日目
5,161円 ( 5,677円 )	3日目
5,347円 ( 5,882円 )	3日目
5,440円 ( 5,984円 )	3日目

詳細情報

基本情報

基本情報

インナーレールを完全に引き出せる3段引きのスライドレール。
【特長】
・スチール製。
・3段引き消音ストッパ付タイプ。
・レール全閉時にした時、閉じた状態を保持する簡易的なキャッチ機能付。
・全開時、全閉時の金属音を緩和する消音機構付。
・耐荷重は62～87kgf/ペア（引き出し側レールを伸ばした時のレール中央部での静止荷重）。
・推奨ねじ：M4バインド、またはM4トラスねじ。
【用途】
・引き出し用のレールとして最適。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スライドレール中荷重フルトラベル 3301のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品スライドレール中荷重フルトラベル 3301	スライドレール中荷重フルトラベル 301	スライドレール中荷重フルトラベル 305	スライドレール中荷重フルトラベル 3300	スライドレール中荷重フルトラベル 3307	スライドレール中荷重フルトラベル 3303
メーカー	日本アキュライド	日本アキュライド	日本アキュライド	日本アキュライド	日本アキュライド	日本アキュライド
通常価格	3,995円-	2,997円 -	6,083円 -	3,995円 -	11,645円 -	4,182円 -
通常出荷日	3日目	在庫品1日目	3日目〜	3日目	在庫品1日目〜	3日目〜
用途	直線引き出し用	直線引き出し用	直線引き出し用	直線引き出し用	直線引き出し用	直線引き出し用
スライド方式	3段引	3段引	3段引	3段引	3段引	3段引
レール材質	スチール	スチール	スチール	スチール	スチール	スチール
高さ(mm)	12.7	19.1	19.1	12.7	12.7	12.7
幅(mm)	51.5	35.3	35.3	51.5	51.5	51.5
