日本アキュライド

スライドレール中荷重フルトラベル 3303

カタログ |

通常単価(税別): 4,182円～5,585円

税込単価: 4,600円～6,144円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本アキュライド

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本アキュライド

通常出荷日：在庫品1日目

インナーレールを完全に引き出せる3段引きのスライドレール。【特長】・スチール製...

用途
直線引き出し用
スライド方式
3段引
レール材質
スチール
高さ (mm)
12.7
幅 (mm)
51.5
レール表面処理
光沢クロメート処理

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

スチール製、3段引き消音タイプのスライドレール

C3303

商品概要

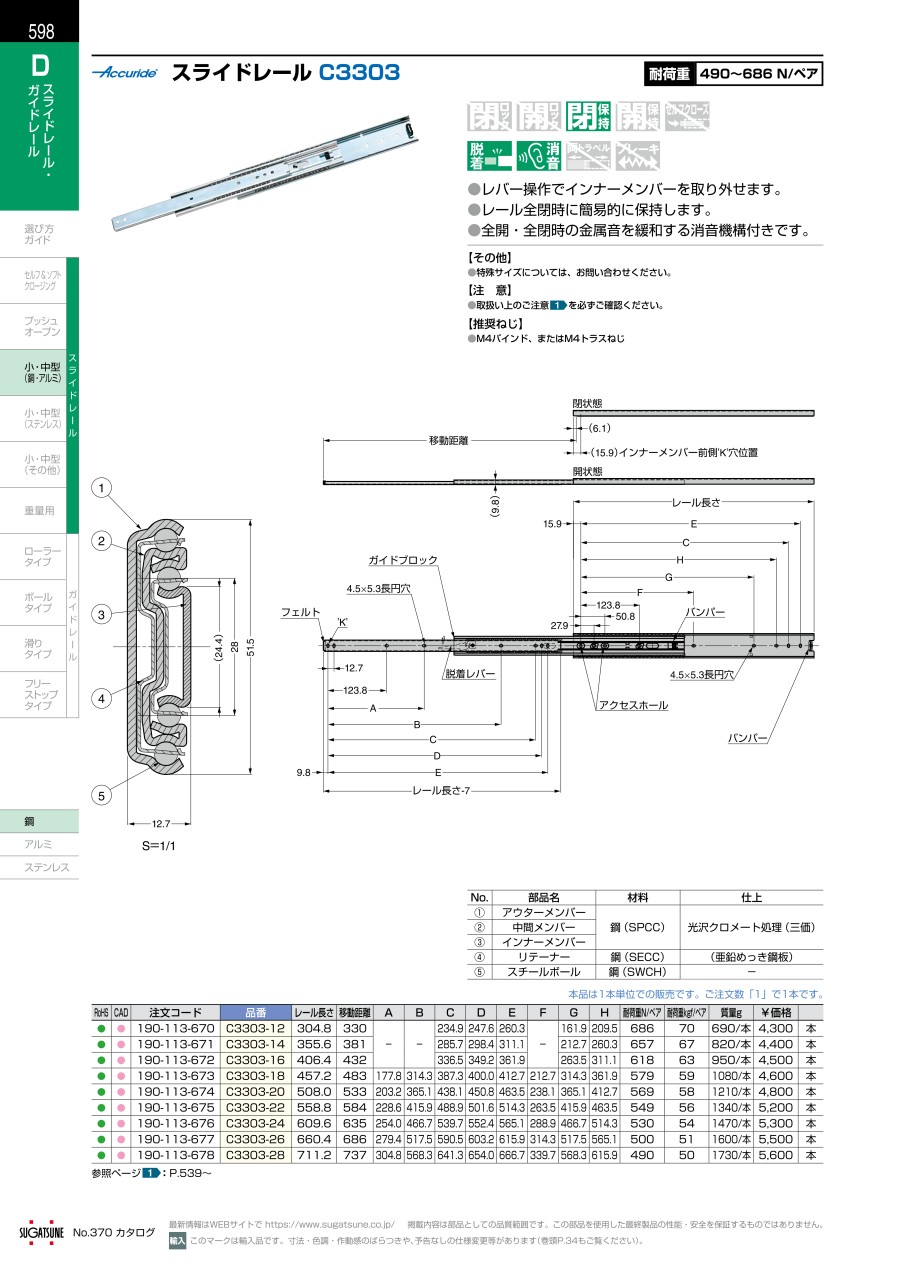

スライドレール寸法図

スライドレール寸法図2

No.	部品名	材料	仕上
①	アウターレール	鋼	光沢クロメート処理（三価）
②	中間レール	鋼	光沢クロメート処理（三価）
③	インナーレール	鋼	光沢クロメート処理（三価）
④	リテーナー	鋼	（亜鉛めっき鋼板）
⑤	スチールボール	鋼	－

品番	レール長さ	移動距離	A	B	C	D	E	F	G	H	耐荷重N/ペア	耐荷重kgf/ペア	質量
C3303-12	304.8	330	-	-	234.9	247.6	260.3	－	161.9	209.5	686N/ペア	70kgf/ペア	1.38kg/ペア
C3303-14	355.6	381	-	-	285.7	298.4	311.1	－	212.7	260.3	657N/ペア	67kgf/ペア	1.64kg/ペア
C3303-16	406.4	432	-	-	336.5	349.2	361.9	－	263.5	311.1	618N/ペア	63kgf/ペア	1.90kg/ペア
C3303-18	457.2	483	177.8	314.3	387.3	400.0	412.7	212.7	314.3	361.9	579N/ペア	59kgf/ペア	2.16kg/ペア
C3303-20	508.0	533	203.2	365.1	438.1	450.8	463.5	238.1	365.1	412.7	569N/ペア	58kgf/ペア	2.42kg/ペア
C3303-22	558.8	584	228.6	415.9	488.9	501.6	514.3	263.5	415.9	463.5	549N/ペア	56kgf/ペア	2.68kg/ペア
C3303-24	609.6	635	254.0	466.7	539.7	552.4	565.1	288.9	466.7	514.3	530N/ペア	54kgf/ペア	2.94kg/ペア
C3303-26	660.4	686	279.4	517.5	590.5	603.2	615.9	314.3	517.5	565.1	500N/ペア	51kgf/ペア	3.20kg/ペア
C3303-28	711.2	737	304.8	568.3	641.3	654.0	666.7	339.7	568.3	615.9	490N/ペア	50kgf/ペア	3.46kg/ペア

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	601～800	330	304.8	686	10	1個
351～550	351～550	601～800	381	355.6	657	10	1個
351～550	351～550	601～800	432	406.4	618	10	1個
351～550	351～550	401～600	483	457.2	579	10	1個
351～550	351～550	401～600	533	508	569	10	1個
551～750	551～750	401～600	584	558.8	549	10	1個
551～750	551～750	401～600	635	609.6	530	10	1個
551～750	551～750	401～600	686	660.4	500	10	1個
551～750	551～750	401～600	737	711.2	490	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,182円 ( 4,600円 )	4日目
4,267円 ( 4,694円 )	3日目
4,413円 ( 4,854円 )	3日目
4,505円 ( 4,956円 )	3日目
4,692円 ( 5,161円 )	3日目
5,117円 ( 5,629円 )	3日目
5,253円 ( 5,778円 )	3日目
5,440円 ( 5,984円 )	3日目
5,585円 ( 6,144円 )	3日目

詳細情報

基本情報

基本情報

インナーレールを完全に引き出せる3段引きのスライドレール。
【特長】
・スチール製。
・レール操作でインナーレールを取り外し可能。
・レール全閉時にした時、閉じた状態を保持する簡易的なキャッチ機能付。
・全開時、全閉時の金属音を緩和する消音機構付。
・耐荷重は50～70kgf/ペア（引き出し側レールを伸ばした時のレール中央部での静止荷重）。
・インナーレールとアウターレールの組み合わせ不可。
【用途】
・引き出し用のレールとして最適。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
