スライドレール フリッパードア用 1313
商品情報
水平フリッパードア用スライドレール
C1313
スライドレール使用例
取付例（ブラケット取付）
C1313取付例1
C1313取付例2
C1313取付例3
| 扉圧D | 目地C | 扉圧D | 目地C |
|---|---|---|---|
| 19 | 6 | 25 | 11.5 |
| 20 | 7 | 26 | 12.5 |
| 21 | 8 | 27 | 13.5 |
| 22 | 8.5 | 28 | 14 |
| 23 | 9.5 | 29 | 15 |
| 24 | 10.5 | 30 | 16 |
C1313は取付ブラケットを使用すると、水平フリッパー扉への取り付けが簡単。幅木を使うと2本のレールが同時にスライドし、扉をスムーズに収納可能。中板を設けて直接スライドレールを取り付ける方法でも使用可能。
注意・禁止事項
- C1313スライドレールは板厚19mmの扉用に設計しているため、19mm以外の扉に使用する場合は、目地代の寸法などが変わることがある。
- 幅木の寸法は、板厚約13mm、幅約50mm、長さはキャビネットの内寸より約12mm短くすること。
- 目地Cは最少必要量。
商品概要
スライドレール寸法図
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| 1 | アウターレール | 鋼 | 光沢クロメート処理 (三価) |
| 2 | インナーレール | 鋼 | 光沢クロメート処理 (三価) |
| 3 | マウンティングヒンジ | 鋼 | 光沢クロメート処理 (三価) |
| 4 | リテーナー | 鋼 | (亜鉛めっき鋼板) |
| 5 | スチールポール | 鋼 | - |
| 品番 | レール長さ | A | 移動距離 | 質量 |
|---|---|---|---|---|
| C-1313-14 | 356.7 | 228.5 | 253.7 | 0.73kg / ペア |
| C-1313-18 | 458.3 | 330.1 | 355.3 | 0.85kg / ペア |
| C-1313-24 | 610.7 | 482.5 | 507.7 | 1.08kg / ペア |
詳細情報
基本情報
水平フリッパードア用スライドレール。
【特長】
・使用板厚は19mm厚で設計しており、小さな扉用。
・取り付けブラケットによる取り付け可能。
・取り付けブラケットを使用せずに中板を設けて直接スライドレールを取り付ける方法も可能。
【用途】
・小さな扉に最適。

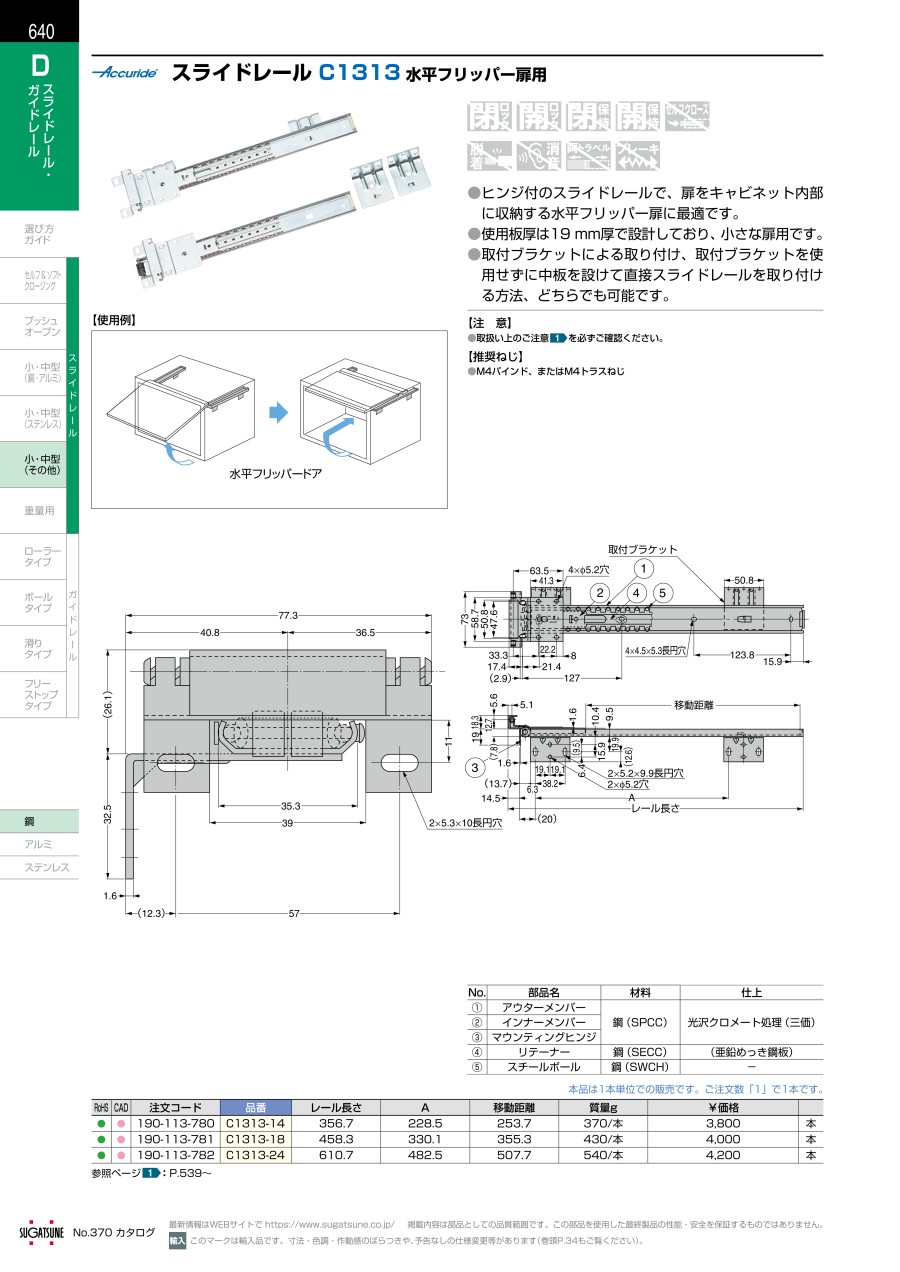

カタログ
