スライドレール 水平フリッパードア用 1315
- 通常単価(税別)
- 4,053円～4,488円
- 税込単価
- 4,458円～4,937円
通常出荷日：4日目
水平フリッパードア用スライドレール。【特長】・ヒンジ付。・扉を上方に持ち上げ押し込むと、扉はキャビネッ...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
水平フリッパードア用スライドレール
C1315
スライドレール使用例
キャビネット加工例
扉の裏面を図のようにレールが入るように加工し、キャビネットの天板にヒンジ部分が入るように加工すると、キャビネットと扉の目地を小さくできる。
商品概要
スライドレール寸法図
| No. | 部品名 | 材料 | 仕上 | ||
|---|---|---|---|---|---|
| ① | アウターレール | 鋼 | 光沢クロメート処理（三価） | ||
| ② | インナーレール | 鋼 | 光沢クロメート処理（三価） | ||
| ③ | マウンティングヒンジ | 鋼 | 光沢クロメート処理（三価） | ||
| ④ | リテーナー | 鋼 | （亜鉛めっき鋼板） | ||
| ⑤ | スチールボール | 鋼 | － | ||
| 品番 | レール長さ | 移動距離 | A | B | 質量 |
|---|---|---|---|---|---|
| C1315-14 | 350.6 | 262 | 186.7 | 310.5 | 0.32kg |
| C1315-18 | 450.6 | 362 | 286.7 | 410.5 | 0.39kg |
| C1315-24 | 600.6 | 512 | 436.7 | 560.5 | 0.49kg |
詳細情報
基本情報
水平フリッパードア用スライドレール。
【特長】
・ヒンジ付。
・扉を上方に持ち上げ押し込むと、扉はキャビネットの上をスライドし収納可能。
・扉はキャビネットに対して全かぶせタイプが最適。
【用途】
・扉を天板の上に収納する水平フリッパー扉に最適。

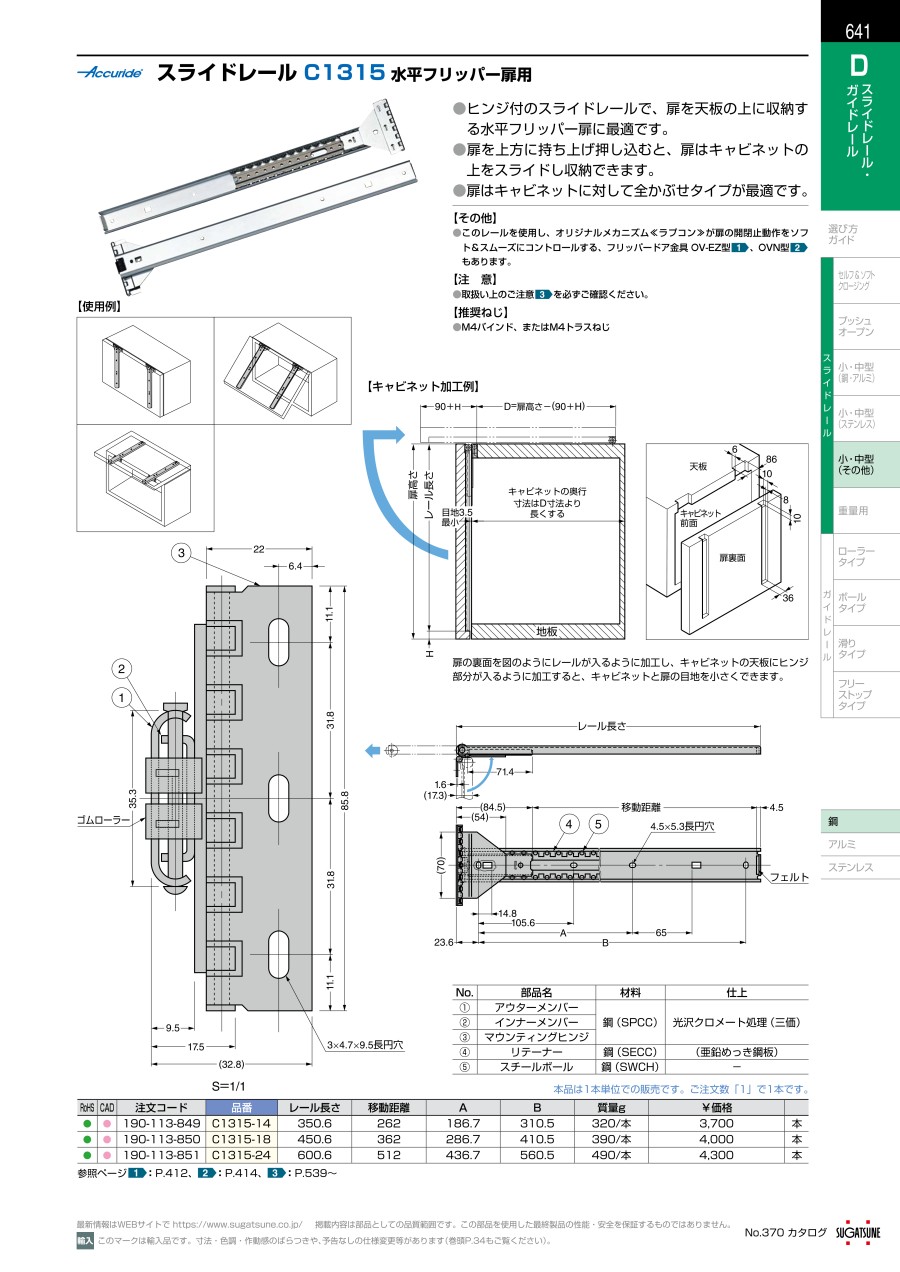

カタログ
