スライドレール 重荷重 フルトラベル 3617【2個入り】
- 通常単価(税別)
- 35,530円～51,000円
- 税込単価
- 39,083円～56,100円
インナーメンバーを完全に引き出せる3段引きのスチール製スライドレール。【特長】...
詳細情報を確認する商品情報
スチール製、3段引きロック機構付スライドレール
C3617
商品概要
スライドレール寸法図
スライドレール寸法図2
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| ① | アウターメンバー | 鋼（SPCC） | 光沢クロメート処理（三価） |
| ② | 中間メンバー | ||
| ③ | インナーメンバー | ||
| ④ | リテーナー | 鋼（SECC） | （亜鉛めっき鋼板） |
| ⑤ | スチールボール | 鋼（SWCH） | － |
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | H | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量kg/ペア |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C3617-12 | 304.8 | 330 | - | - | 228.6 | - | 135.4 | 179.1 | 204.5 | 229.9 | 1138 | 116 | 1.8 |
| C3617-14 | 355.6 | 381 | 279.4 | 186.2 | 229.9 | 255.3 | 280.7 | 1098 | 112 | 2.1 | |||
| C3617-16 | 406.4 | 432 | 257.3 | 330.2 | 237 | 280.7 | 306.1 | 331.5 | 1069 | 109 | 2.4 | ||
| C3617-18 | 457.2 | 483 | 308.1 | 381 | 287.8 | 331.5 | 356.9 | 382.3 | 1040 | 106 | 2.69 | ||
| C3617-20 | 508 | 533 | 203.2 | 358.9 | 431.8 | 215.9 | 338.6 | 382.3 | 407.7 | 433.1 | 1000 | 102 | 2.99 |
| C3617-22 | 558.8 | 584 | 228.6 | 409.7 | 482.6 | 241.3 | 389.4 | 433.1 | 458.5 | 483.9 | 961 | 98 | 3.29 |
| C3617-24 | 609.6 | 635 | 254 | 460.5 | 533.4 | 266.7 | 440.2 | 483.9 | 509.3 | 534.7 | 902 | 92 | 3.59 |
| C3617-26 | 660.4 | 686 | 279.4 | 511.3 | 584.2 | 292.1 | 491 | 534.7 | 560.1 | 585.5 | 834 | 85 | 3.86 |
| C3617-28 | 711.2 | 737 | 304.8 | 562.1 | 635 | 317.5 | 541.8 | 585.5 | 610.9 | 636.3 | 755 | 77 | 4.2 |
詳細情報
基本情報
インナーメンバーを完全に引き出せる3段引きのスチール製スライドレール。
【特長】
・レール全開時にその状態で固定可能。定格荷重は755～1138N/ペア。
・レバー操作で固定解除でき、同じ操作でインナーメンバーを取り外し可能。
・スライドの厚みは、スチールボールで指示された箇所での測定寸法。
・取付ねじは、M4バインドまたはトラス小ねじを使用。
・スライドは、消音バンパー・ホールドインディテント付。
・レールは左右勝手違い有り。
【用途】
・引き出し用レールとして最適。

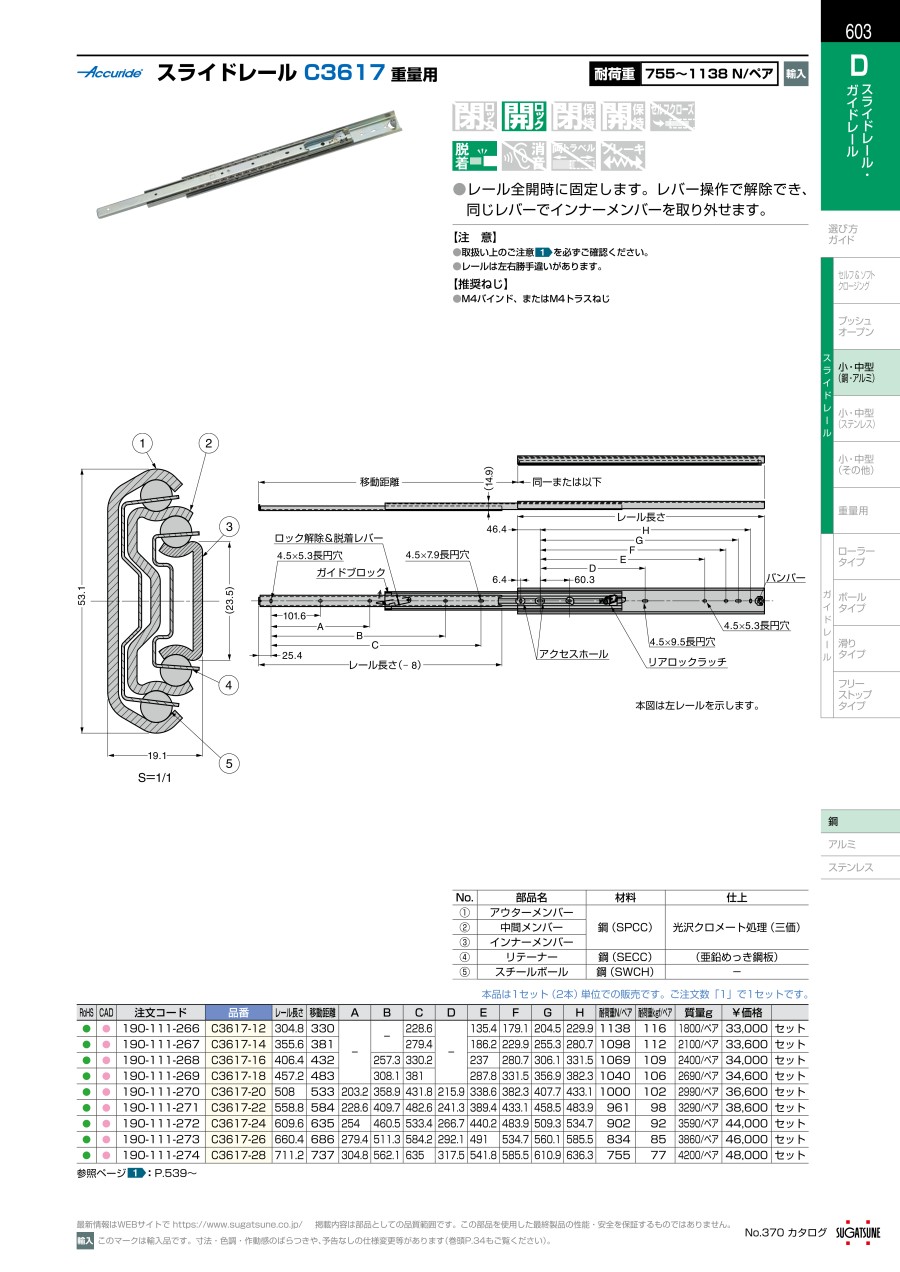

カタログ
