日本アキュライド

スライドレール重荷重フルトラベル C501

カタログ |

通常単価(税別): 9,020円～15,981円

税込単価: 9,922円～17,579円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本アキュライド

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本アキュライド

通常出荷日：3 日目～

【特長】・潤滑油：新日本石油、エピノックグリースAP・スライドの厚みは、スチー...

用途
直線引き出し用
スライド方式
3段引
レール材質
スチール
高さ (mm)
23.8
幅 (mm)
71.4
レール表面処理
光沢クロメート処理

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

耐荷重：1,785～2,667N/ペア

使用温度範囲：平均気温+5℃～+35℃

推奨ねじ：M4バインド、またはM4トラスねじ

No.	部品名	材料	仕上
1	アウターメンバー	鋼（SPCC）	光沢クロメート処理（三価）
2	インナーメンバー
3	中間メンバー
4	リテーナー	鋼（SECC）	（亜鉛めっき鋼板）
5	スチールボール	鋼（SWCH）	-

規格表

選定サポート情報

スライドレール選定・取扱い上の注意

耐荷重は、引き出し部の重心を、移動距離および左右の幅の中心に置いた状態で決めています。（左図参照）。
条件はスライドレール取付幅300mm、引き出し回数月10回程度、静荷重にて設定し、スライドレールはしっかりとキャビネットと引き出し部の両方に固定され、垂直に設置されている状態です。

※取付方法による耐荷重変化
耐荷重は設置された状態が垂直でない場合、耐えることのできる荷重は大きく変化します。
例えば水平状態に取り付けられたスライドレールは当カタログにある耐荷重の25%以下です。

スライドレール選定にあたっての注意点

スライドレールの持つ性能は、使用状況により変化します。キャビネットの寸法および重心位置、使用頻度、スライドレールの取付方法、キャビネットの設置場所などにより、スライドレールの耐久性、耐荷重特性は大きく異なります。ご検討の際は、試作・検証のうえ、選定してください。
・インナーメンバーとアウターメンバーの組み合わせを変えないでください。
・スライドを完全に閉じたとき及び最大にスライドを伸ばしたときにスライドレールに大きな衝撃が加わる場合は、別途ストッパーを設けてください。

性能・試験情報

耐荷重曲線

N（kgf）/ペア

曲線a～fは以下の値を示します。
・耐荷重（標準品）：a
・耐荷重（特注品）
b：移動距離が標準品-50mm
c：移動距離が標準品-25mm
d：移動距離が標準品+25mm
e：移動距離が標準品+50mm
f：移動距離が標準品+75mm

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

トラスココード

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	2,001～4,000	327	304.8	327-2931	2667	10	1個
351～550	351～550	2,001～4,000	377.8	355.6	327-2940	2628	10	1個
351～550	351～550	2,001～4,000	428.6	406.4	327-2958	2540	10	1個
351～550	351～550	2,001～4,000	479.4	457.2	327-2966	2452	10	1個
351～550	351～550	2,001～4,000	530.2	508	327-2974	2363	10	1個
551～750	551～750	2,001～4,000	581	558.8	327-2982	2246	10	1個
551～750	551～750	2,001～4,000	631.8	609.6	327-2991	2118	10	1個
551～750	551～750	1,001～2,000	682.6	660.4	327-3008	1961	10	1個
551～750	551～750	1,001～2,000	733.4	711.2	327-3016	1785	10	1個

通常単価(税別) (税込単価)	通常出荷日

9,020円 ( 9,922円 )	在庫品1日目当日出荷可能
9,997円 ( 10,997円 )	在庫品1日目当日出荷可能
10,091円 ( 11,100円 )	在庫品1日目当日出荷可能
10,890円 ( 11,979円 )	在庫品1日目当日出荷可能
11,961円 ( 13,157円 )	在庫品1日目当日出荷可能
12,495円 ( 13,745円 )	在庫品1日目当日出荷可能
13,746円 ( 15,121円 )	在庫品1日目当日出荷可能
14,732円 ( 16,205円 )	在庫品1日目当日出荷可能
15,981円 ( 17,579円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・潤滑油：新日本石油、エピノックグリースAP
・スライドの厚みは、スチールボールで支持された箇所での測定寸法
・取付ねじは、M4バインドまたはトラス小ねじを使用
・スライドは左右共通
・インナーメンバーを完全に引き出せる3段引のスライドレールです

カタログ

商品TOP

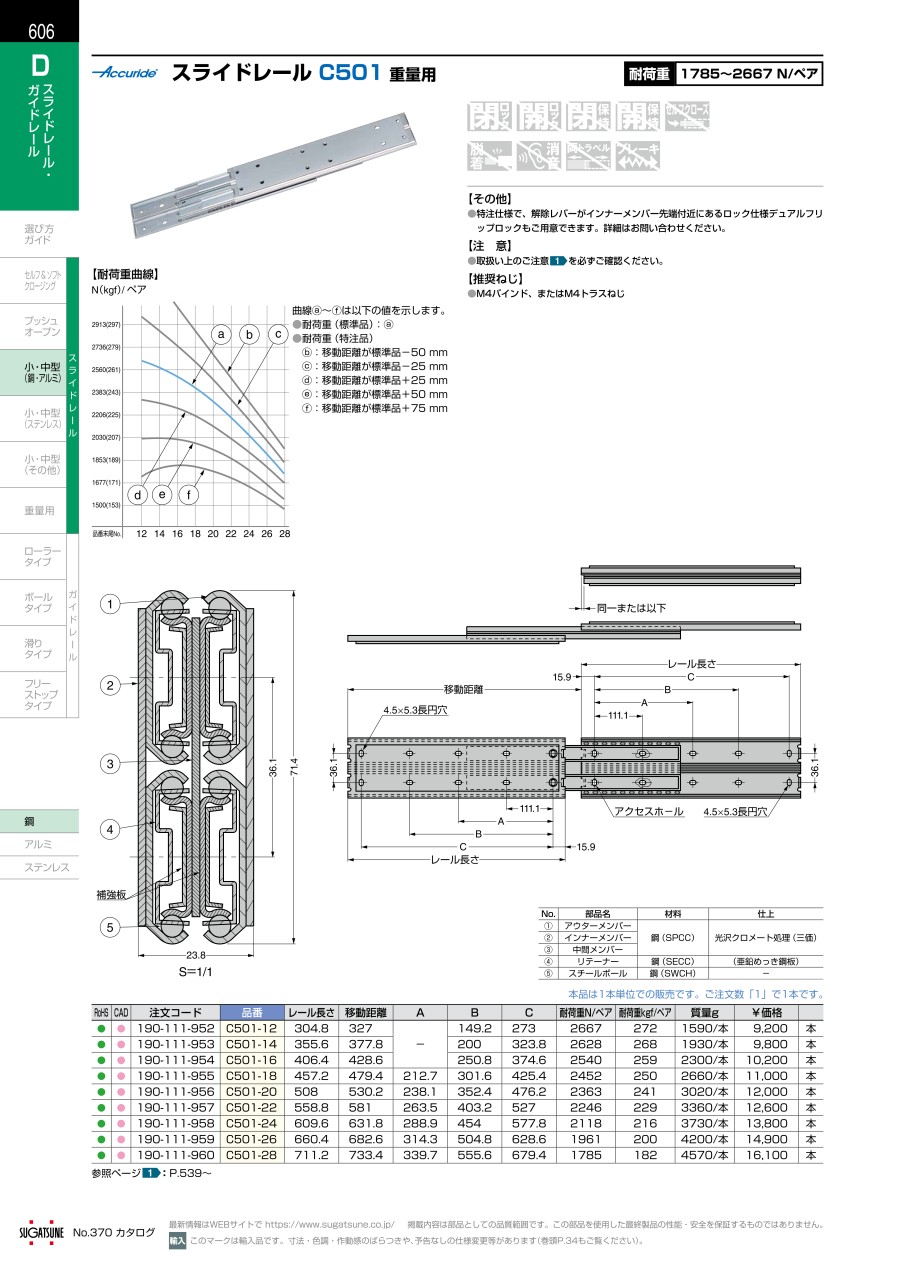

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
