スライドレール 重荷重 フルトラベル 9301
- 通常単価(税別)
- 18,020円～56,610円
- 税込単価
- 19,822円～62,271円
重荷重用の産業機器・電子機器用スライドレール。【特長】・スチール製 3段引き消...
詳細情報を確認する未確定：候補が11型番あります。
商品情報
スライドレール

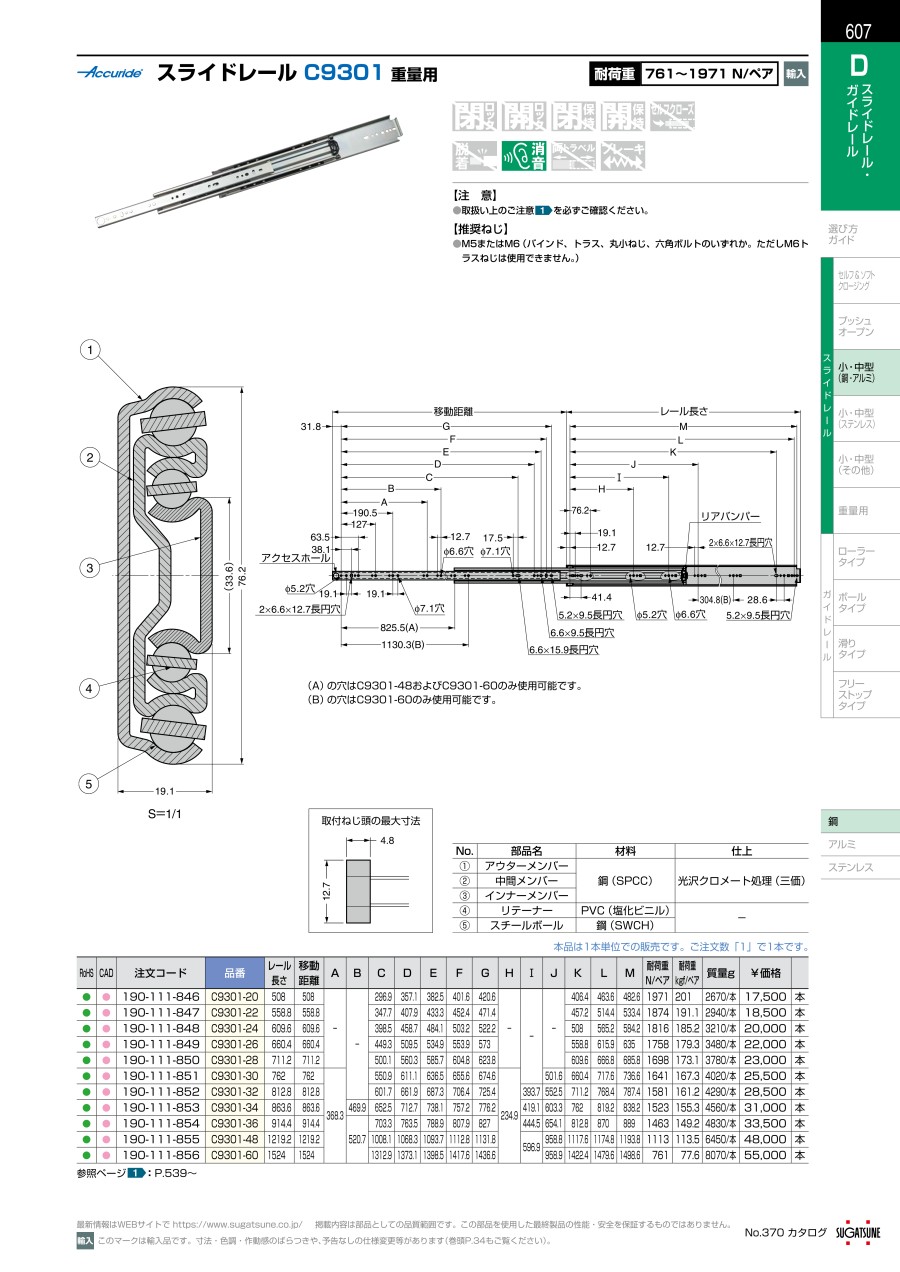

外形図
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| ① | アウターメンバー | 鋼（SPCC） | 光沢クロメート処理(三価) |
| ② | 中間メンバー | ||
| ③ | インナーメンバー | ||
| ④ | リテーナー | PVC（塩化ビニル） | - |
| ⑤ | スチールボール | 鋼（SWCH） |
サイズ
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | H | I | J | K | L | M | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C9301-20 | 508 | 508 | - | - | 296.9 | 357.1 | 382.5 | 401.6 | 420.6 | - | - | - | 406.4 | 463.6 | 482.6 | 1971 | 201 | 2670/本 |
| C9301-22 | 558.8 | 558.8 | 347.7 | 407.9 | 433.3 | 452.4 | 471.4 | 457.2 | 514.4 | 533.4 | 1874 | 191.1 | 2940/本 | |||||
| C9301-24 | 609.6 | 609.6 | 398.5 | 458.7 | 484.1 | 503.2 | 522.2 | 508 | 565.2 | 584.2 | 1816 | 185.2 | 3210/本 | |||||
| C9301-26 | 660.4 | 660.4 | 449.3 | 509.5 | 534.9 | 553.9 | 573 | 558.8 | 615.9 | 635 | 1758 | 179.3 | 3480/本 | |||||
| C9301-28 | 711.2 | 711.2 | 500.1 | 560.3 | 585.7 | 604.8 | 623.8 | 609.6 | 666.8 | 685.8 | 1698 | 173.1 | 3780/本 | |||||
| C9301-30 | 762 | 762 | 368.3 | 550.9 | 611.1 | 636.5 | 655.6 | 674.6 | 234.9 | 501.6 | 660.4 | 717.6 | 736.6 | 1641 | 167.3 | 4020/本 | ||
| C9301-32 | 812.8 | 812.8 | 601.7 | 661.9 | 687.3 | 706.4 | 725.4 | 393.7 | 552.5 | 711.2 | 768.4 | 787.4 | 1581 | 161.2 | 4290/本 | |||
| C9301-34 | 863.6 | 863.6 | 469.9 | 652.5 | 712.7 | 738.1 | 757.2 | 776.2 | 419.1 | 603.3 | 762 | 819.2 | 838.2 | 1523 | 155.3 | 4560/本 | ||
| C9301-36 | 914.4 | 914.4 | 520.7 | 703.3 | 763.5 | 788.9 | 807.9 | 827 | 444.5 | 654.1 | 812.8 | 870 | 889 | 1463 | 149.2 | 4830/本 | ||
| C9301-48 | 1219.2 | 1219.2 | 1008.1 | 1068.3 | 1093.7 | 1112.8 | 1131.8 | 596.9 | 958.8 | 1117.6 | 1174.8 | 1193.8 | 1113 | 113.5 | 6450/本 | |||
| C9301-60 | 1524 | 1524 | 1312.9 | 1373.1 | 1398.5 | 1417.6 | 1436.6 | 958.9 | 1422.4 | 1479.6 | 1498.6 | 761 | 77.6 | 8070/本 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
18,020円 ( 19,822円 ) | 4日目 |
19,040円 ( 20,944円 ) | 3日目 |
20,570円 ( 22,627円 ) | 3日目 |
22,950円 ( 25,245円 ) | 3日目 |
23,800円 ( 26,180円 ) | 3日目 |
26,180円 ( 28,798円 ) | 4日目 |
30,345円 ( 33,380円 ) | 4日目 |
31,790円 ( 34,969円 ) | 4日目 |
34,595円 ( 38,055円 ) | 4日目 |
50,526円 ( 55,579円 ) | 4日目 |
56,610円 ( 62,271円 ) | 4日目 |
詳細情報
基本情報
重荷重用の産業機器・電子機器用スライドレール。
【特長】
・スチール製 3段引き消音ストッパ付タイプ。
・定格荷重：761～1971N/ペア。
ご注意
- カタログ記載の型番末尾に「A」とありますが、「A」を付けずにご注文ください。
