シール部構造
~mm
タイプ
~mm
- 6000
- 6200
- 6300
- 6800
- 6900
出荷日
- すべて
- 当日出荷可能
- 4日以内
- 5日以内
- 7日以内

不二越

単列深溝玉軸受（ラジアル）

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（17件）

通常単価(税別): 338円～66,915円特別価格

税込単価: 372円～73,607円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

不二越

単式スラスト玉軸受開放型

通常価格(税別)： 897円 (税込価格：987円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

不二越

自動調心玉軸受（円筒穴）

通常価格(税別)： 1,022円 (税込価格：1,124円)

通常出荷日：在庫品1日目

【特長】・単列深溝玉軸受の標準的な構造を表1に示す。・密封玉軸受の構造上の特長...

詳細情報を確認する

軌道輪形状
玉
軌道輪材料
スチール
外輪タイプ
フラット
精度(JIS)
等級0
荷重の種類
ラジアル
伝動体材料
スチール
軌道輪列数
単列
サイズ規格
メートル系
保持器種類
打抜き

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が410型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

開放形／片シールド形（ZE）／両シールド形（ZZE）／片接触シール形（NSE）／両接触シール形（2NSE）／両非接触シール形（2NKE）

製品仕様

■動等価ラジアル荷重
Pr=XFr+Yfa

■静等価ラジアル荷重
次の2つの式から求めた値のうち大きいほうをとる。
Por=0.6Fr+0.5Fa
Por=Fr

規格表

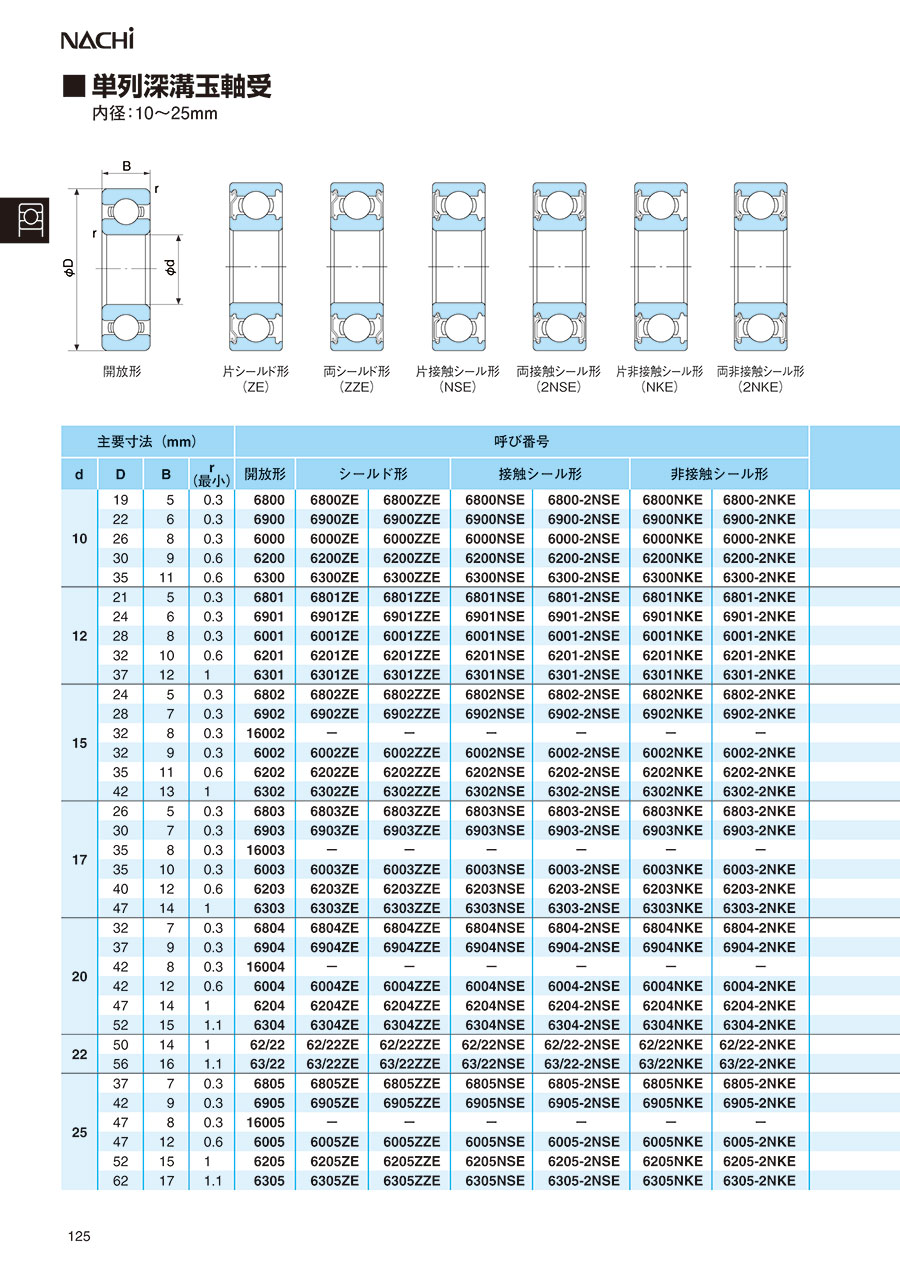

内径：10～25mm

内径：28～50mm

内径：55～80mm

内径：85～110mm

内径：120～160mm

■寸法公差（等級０級）

d 内径公差

d （mm）		内径公差（mm）
を超え	以下	内径公差（mm）
0.6	2.5	0 -0.008
2.5	10	0 -0.008
10	18	0 -0.008
18	30	0 -0.010
30	50	0 -0.012
50	80	0 -0.015
80	120	0 -0.020
120	180	0 -0.025
180	250	0 -0.030
250	315	0 -0.035
315	400	0 -0.040
400	500	0 -0.045

D 外径公差

D （mm）		外径公差（mm）
を超え	以下	外径公差（mm）
2.5	6	0 -0.008
6	18	0 -0.008
18	30	0 -0.009
30	50	0 -0.011
50	80	0 -0.013
80	120	0 -0.015
120	150	0 -0.018
150	180	0 -0.025
180	250	0 -0.030
250	315	0 -0.035
315	400	0 -0.040
400	500	0 -0.045

B 幅公差

d （mm）		B 幅公差（mm）
を超え	以下	B 幅公差（mm）
0.6	2.5	0 -0.040
2.5	10	0 -0.120
10	18	0 -0.120
18	30	0 -0.120
30	50	0 -0.120
50	80	0 -0.150
80	120	0 -0.200
120	180	0 -0.250
180	250	0 -0.300
250	315	0 -0.350
315	400	0 -0.400
400	500	0 -0.450

[！] 公差寸法はJISに準拠（JIS B 1514-1　2017）

■はめあい一般基準（概略）

・軸

ラジアル軸受（0級、6X級、6級）					ミスミ商品
条件		玉軸受		軸の公差域クラス
条件		軸径（mm）
荷重の性質	荷重の大きさ等	を超え	以下
内輪回転荷重方向不定荷重	軽荷重変動荷重	－	18	h5	シャフト
		18	100	js6	－
		100	200	k6	－
	普通荷重	－	18	js5	－
		18	100	k5	－
		100	140	m5	－
		140	200	m6	－
		200	280	n6	－
内輪静止荷重	内輪が軸上を容易に動く必要がある	全軸径		g6	シャフト回転軸
内輪静止荷重	内輪が軸上を容易に動く必要がない	全軸径		h6	－

・ハウジング

ラジアル軸受（0級、6X級、6級）
条件			ハウジングの公差域クラス	ハウジング
荷重の性質	荷重の大きさ等	外輪アキシアル方向移動	ハウジングの公差域クラス	ハウジング
外輪静止荷重	各荷重（軽、普、重）	容易に移動できる	H7	一体型二つ割
	軸と内輪が高温になる	容易に移動できる	G7	一体型二つ割
	軽荷重、普通荷重で精密回転を要する	通常、移動できない	K6	一体型
	軽荷重、普通荷重で精密回転を要する	移動できる	JS6
	静粛な運転を要する	容易に移動できる	H6
方向不定荷重	軽荷重、普通荷重	通常、移動できる	JS7
	普通荷重、重荷重	通常、移動できない	K7
	大きな衝撃荷重	移動できない	M7
外輪回転荷重	軽荷重、変動荷重	移動できない	M7
	普通荷重、重荷重	移動できない	N7
	薄肉ハウジングで重荷重	移動できない	P7

[！] JIS B 1566（2015）付属書B（参考）に拠る。

[！]荷重位置
・内輪回転荷重：内輪の荷重位置が変化する。
・内輪静止荷重：内輪の荷重位置が変化しない。
・外輪回転荷重：外輪の荷重位置が変化する。
・外輪静止荷重：外輪の荷重位置が変化しない。
・方向不定荷重：荷重位置が不確定。
（参考：はめあいの組合せの検討を参照）

[！]荷重種類
・軽荷重：基本動定格荷重の６％以下。
・普通荷重：基本動定格荷重の６％を超え１２％以下。
・重荷重：基本動定格荷重の12％を超える。

型番リスト

表示件数

...

型番

シールド素材・形状

内径 d

(φ)

外径 D

(φ)

幅 B

(mm)

基本動定格荷重 Cr

(N)

許容回転速度(グリース潤滑)

(rpm)

基本静定格荷重 Cor

(N)

シール部構造

RoHS?

最小発注数量

開放型	10	26	8	4550	30000	1970	開放形	10	1個
ゴムシール形	10	26	8	4550	30000	1970	両非接触シール形	10	1個
ゴムシール形	10	26	8	4550	22000	1970	両接触シール形	10	1個
ゴムシール形	10	26	8	4550	22000	1970	片接触シール形	10	1個
片シールド形	10	26	8	4550	30000	1970	片シールド形	10	1個
両シールド形	10	26	8	4550	30000	1970	両シールド形	-	1個
開放型	12	28	8	5100	28000	2390	開放形	-	1個
ゴムシール形	12	28	8	5100	28000	2390	両非接触シール形	10	1個
ゴムシール形	12	28	8	5100	18000	2390	両接触シール形	-	1個
ゴムシール形	12	28	8	5100	18000	2390	片接触シール形	-	1個
片シールド形	12	28	8	5100	28000	2390	片シールド形	-	1個
両シールド形	12	28	8	5100	28000	2390	両シールド形	-	1個
開放型	15	32	9	5600	24000	2840	開放形	10	1個
ゴムシール形	15	32	9	5600	24000	2840	両非接触シール形	-	1個
ゴムシール形	15	32	9	5600	15000	2840	両接触シール形	10	1個
ゴムシール形	15	32	9	5600	15000	2840	片接触シール形	10	1個
片シールド形	15	32	9	5600	24000	2840	片シールド形	-	1個
両シールド形	15	32	9	5600	24000	2840	両シールド形	10	1個
開放型	17	35	10	6000	22000	3250	開放形	-	1個
ゴムシール形	17	35	10	6000	22000	3250	両非接触シール形	-	1個
ゴムシール形	17	35	10	6000	14000	3250	両接触シール形	10	1個
ゴムシール形	17	35	10	6000	14000	3250	片接触シール形	10	1個
片シールド形	17	35	10	6000	22000	3250	片シールド形	-	1個
両シールド形	17	35	10	6000	22000	3250	両シールド形	10	1個
開放型	20	42	12	9400	18000	5000	開放形	10	1個
ゴムシール形	20	42	12	9400	18000	5000	両非接触シール形	-	1個
ゴムシール形	20	42	12	9400	11000	5000	両接触シール形	10	1個
ゴムシール形	20	42	12	9400	11000	5000	片接触シール形	-	1個
片シールド形	20	42	12	9400	18000	5000	片シールド形	-	1個
両シールド形	20	42	12	9400	18000	5000	両シールド形	-	1個
開放型	25	47	12	10100	15000	5850	開放形	-	1個
ゴムシール形	25	47	12	10100	15000	5850	両非接触シール形	10	1個
ゴムシール形	25	47	12	10100	9500	5850	両接触シール形	-	1個
ゴムシール形	25	47	12	10100	9500	5850	片接触シール形	-	1個
片シールド形	25	47	12	10100	15000	5850	片シールド形	-	1個
両シールド形	25	47	12	10100	15000	5850	両シールド形	-	1個
開放型	30	55	13	13200	13000	8300	開放形	-	1個
ゴムシール形	30	55	13	13200	13000	8300	両非接触シール形	-	1個
ゴムシール形	30	55	13	13200	8000	8300	両接触シール形	-	1個
ゴムシール形	30	55	13	13200	8000	8300	片接触シール形	10	1個
片シールド形	30	55	13	13200	13000	8300	片シールド形	-	1個
両シールド形	30	55	13	13200	13000	8300	両シールド形	10	1個
開放型	35	62	14	16000	12000	10300	開放形	10	1個
ゴムシール形	35	62	14	16000	12000	10300	両非接触シール形	-	1個
ゴムシール形	35	62	14	16000	6800	10300	両接触シール形	10	1個
ゴムシール形	35	62	14	16000	6800	10300	片接触シール形	-	1個
片シールド形	35	62	14	16000	12000	10300	片シールド形	10	1個
両シールド形	35	62	14	16000	12000	10300	両シールド形	-	1個
開放型	40	68	15	16800	10000	11500	開放形	-	1個
ゴムシール形	40	68	15	16800	10000	11500	両非接触シール形	10	1個
ゴムシール形	40	68	15	16800	6100	11500	両接触シール形	10	1個
ゴムシール形	40	68	15	16800	6100	11500	片接触シール形	-	1個
片シールド形	40	68	15	16800	10000	11500	片シールド形	-	1個
両シールド形	40	68	15	16800	10000	11500	両シールド形	10	1個
開放型	45	75	16	20900	9200	15200	開放形	-	1個
ゴムシール形	45	75	16	20900	9200	15200	両非接触シール形	-	1個
ゴムシール形	45	75	16	20900	5400	15200	両接触シール形	-	1個
ゴムシール形	45	75	16	20900	5400	15200	片接触シール形	-	1個
片シールド形	45	75	16	20900	9200	15200	片シールド形	10	1個
両シールド形	45	75	16	20900	9200	15200	両シールド形	10	1個

通常単価(税別) (税込単価)	通常出荷日

399円 ( 439円 )	在庫品1日目当日出荷可能
777円 ( 855円 )	在庫品1日目当日出荷可能
459円 ( 505円 )	在庫品1日目当日出荷可能
527円 ( 580円 )	4日目
402円 ( 442円 )	在庫品1日目当日出荷可能
402円 ( 442円 )	在庫品1日目当日出荷可能
601円 ( 661円 )	在庫品1日目当日出荷可能
747円 ( 822円 )	在庫品1日目当日出荷可能
431円 ( 474円 )	在庫品1日目当日出荷可能
517円 ( 569円 )	在庫品1日目当日出荷可能
401円 ( 441円 )	4日目
401円 ( 441円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	4日目
693円 ( 762円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
738円 ( 812円 )	4日目
516円 ( 568円 )	在庫品1日目当日出荷可能
454円 ( 499円 )	在庫品1日目当日出荷可能
705円 ( 776円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	在庫品1日目当日出荷可能
656円 ( 722円 )	4日目
664円 ( 730円 )	在庫品1日目当日出荷可能
473円 ( 520円 )	在庫品1日目当日出荷可能
434円 ( 477円 )	4日目
744円 ( 818円 )	4日目
574円 ( 631円 )	在庫品1日目当日出荷可能
813円 ( 894円 )	4日目
503円 ( 553円 )	在庫品1日目当日出荷可能
692円 ( 761円 )	在庫品1日目当日出荷可能
514円 ( 565円 )	4日目
749円 ( 824円 )	4日目
864円 ( 950円 )	在庫品1日目当日出荷可能
613円 ( 674円 )	4日目
883円 ( 971円 )	在庫品1日目当日出荷可能
815円 ( 897円 )	在庫品1日目当日出荷可能
608円 ( 669円 )	4日目
857円 ( 943円 )	4日目
726円 ( 799円 )	在庫品1日目当日出荷可能
836円 ( 920円 )	4日目
696円 ( 766円 )	在庫品1日目当日出荷可能
984円 ( 1,082円 )	在庫品1日目当日出荷可能
614円 ( 675円 )	4日目
854円 ( 939円 )	4日目
898円 ( 988円 )	在庫品1日目当日出荷可能
1,155円 ( 1,271円 )	4日目
838円 ( 922円 )	在庫品1日目当日出荷可能
851円 ( 936円 )	在庫品1日目当日出荷可能
919円 ( 1,011円 )	4日目
1,313円 ( 1,444円 )	4日目
1,336円 ( 1,470円 )	4日目
1,039円 ( 1,143円 )	4日目
1,217円 ( 1,339円 )	4日目
1,078円 ( 1,186円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	4日目
1,467円 ( 1,614円 )	4日目
1,589円 ( 1,748円 )	在庫品1日目当日出荷可能
1,324円 ( 1,456円 )	4日目
1,205円 ( 1,326円 )	4日目
1,302円 ( 1,432円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

【特長】
・単列深溝玉軸受の標準的な構造を表1に示す。
・密封玉軸受の構造上の特長による一般的特性の比較を表2に示す。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

単列深溝玉軸受（ラジアル）のレビュー

4.4平均満足度：4.417件のレビュー

星5
65%
星4
18%
星3
12%
星2
6%
星1
0%

バイクのホイールベアリング

満足度：5.02018/09/27

今まで中国製のベアリングを使っていたので、日本製でとても安心です。価格も安く、送料無料なので本当に助かります。今後も利用...もっと読む

2人が参考にしています。

ボール盤の修理

満足度：5.02021/10/25

40年前のボール盤についていたのがNACHIだったので、また40年持つかなと思って同じものを購入

1人が参考にしています。

軸受け

満足度：4.02019/02/02

基本NSKかNTNを使用していましたがサイズによっては両社より大幅に安いものがあります。

1人が参考にしています。

機械シャフトの軸受

満足度：5.02022/07/05

機械装置回転シャフトの両端に軸受として使用しています。少量で注文出来る事が優れています。NTN、NSK、NACHIのメー...もっと読む

0人が参考にしています。

自社在庫用

満足度：5.02021/08/18

自社機械装置部品の交換や、お客様よりほしいとの依頼があるため、自社在庫用として購入しております。

0人が参考にしています。

17件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品単列深溝玉軸受（ラジアル）	アンギュラ玉軸受（単列形）	単列アンギュラ玉軸受開放型	【エコノミーシリーズ】 RoHS対応アンギュラ玉軸受単列型	複列深溝玉軸受	単列アンギュラ玉軸受 7000タイプ
メーカー	不二越	HRB（エイチ・アール・ビー）	日本エスケイエフ	ミスミ	日本エスケイエフ	不二越
通常価格	338円-	433円 -	2,579円 -	440円 -	3,552円 -	1,069円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	3日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
軌道輪形状	玉	アンギュラ玉（単列）	アンギュラ玉（単列）	アンギュラ玉（単列）	玉	アンギュラ玉（単列）
軌道輪材料	スチール	GCr15	スチール	スチール	スチール	スチール
外輪タイプ	フラット	フラット	フラット	フラット	フラット	フラット
精度(JIS)	等級0	等級0	等級0	等級5	等級0	等級0
荷重の種類	ラジアル	ラジアル	ラジアル	ラジアル / スラスト荷重・アキシアル	ラジアル	ラジアル
