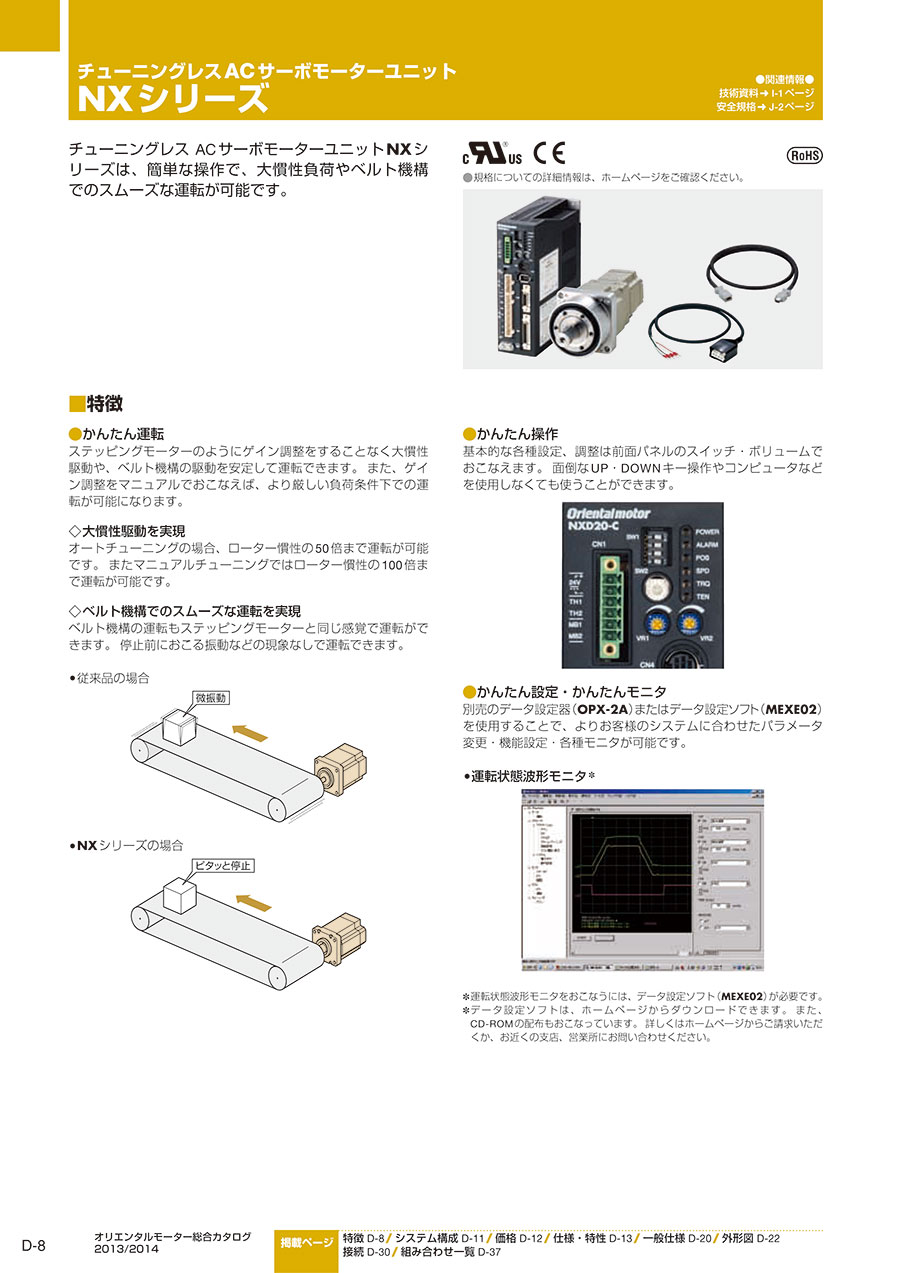

チューニングレスACサーボモーターユニット NXシリーズ

外形図

モーター部／標準タイプ

●取付角寸法42mm

モーター部／PSギヤードタイプ

●取付角寸法60mm

製品仕様

標準タイプ

●取付角寸法42mm、60mm、85mm

※1 ［ ］内は電磁ブレーキ付の仕様です。
※2 オートチューニングではローター慣性モーメント比50倍、マニュアルチューニングでは100倍まで対応できます。
※3 連続運転領域で運転する場合の値です。短時間運転領域で運転するときは、最大で約3倍の電流が流れます。
※4 電磁ブレーキは電源OFF時の位置保持用です。制動には使えません。また、電磁ブレーキ用電源が別途必要です。
【ご注意】
●モーターを定格で連続運転する場合は、以下のサイズのアルミ板相当以上の放熱板が必要です。
NX45□-◇、NX410□-◇、NX620□-◇：250×250mm 厚さ6mm
NX640□S-◇：300×300mm 厚さ10mm
NX975□S-◇：350×350mm 厚さ10mm

PSギヤードタイプ

●取付角寸法60mm

※1 ［ ］内は電磁ブレーキ付の値です。
※2 ギヤヘッド内部慣性モーメントはモーター軸換算値です。
※3 ローター慣性モーメント比50倍の値です。
※4 モーター出力軸での分解能です。
※5 連続運転領域で運転する場合の値です。短時間運転領域で運転するときは、最大で約3倍の電流が流れます。
※6 電磁ブレーキは電源OFF時の位置保持用です。制動には使えません。また、電磁ブレーキ用電源が別途必要です。

規格表

モーター部／標準タイプ

●取付角寸法42mm

型番	モーター部型番	L	質量 kg
NX45A-◇	NXM45A	74.5	0.5
NX410A-◇	NXM410A	88.8	0.6

●取付角寸法42mm 電磁ブレーキ付

型番	モーター部型番	L	質量 kg
NX45M-◇	NXM45M	110.5	0.7
NX410M-◇	NXM410M	124.8	0.8

• 型番中のには、電源電圧を表すA（単相100-115V）、C（単相200-230V／三相200-230V）のいずれかが入ります。
• 型番中の◇には、製品に付属するケーブルの長さを表す1（1m）、2（2m）、3（3m）のいずれかが入ります。

モーター部／PSギヤードタイプ

●取付角寸法60mm

型番	モーター部型番	減速比	L1	L2	質量 kg
NX65A-PS□-◇	NXM65A-PS□	5、10	43	132.5	1.15
		25	63.2	153	1.45
NX610A-PS□-◇	NXM610A-PS□	5、10	43	147	1.25
		25	63.2	167	1.55

●取付角寸法60mm 電磁ブレーキ付

型番	モーター部型番	減速比	L1	L2	質量 kg
NX65M-PS□-◇	NXM65M-PS□	5、10	43	168.5	1.35
		25	63.2	189	1.65
NX610M-PS□-◇	NXM610M-PS□	5、10	43	183	1.45
		25	63.2	203	1.75

• 型番中のには、電源電圧を表すA（単相100-115V）またはC（単相200-230V／三相200-230V）が入ります。
• 型番中の□には、減速比を表す数字が入ります。
• 型番中の◇には、製品に付属するケーブルの長さを表す1（1m）、2（2m）、3（3m）のいずれかが入ります。
