ブラシレスモーターユニット BLEシリーズ
- 通常単価(税別)
- 25,757円～108,770円
- 税込単価
- 28,333円～119,647円
【ブランド】オリエンタルモーター【電源電圧】・単相100V-120V・単相20...
詳細情報を確認するご注意
商品情報

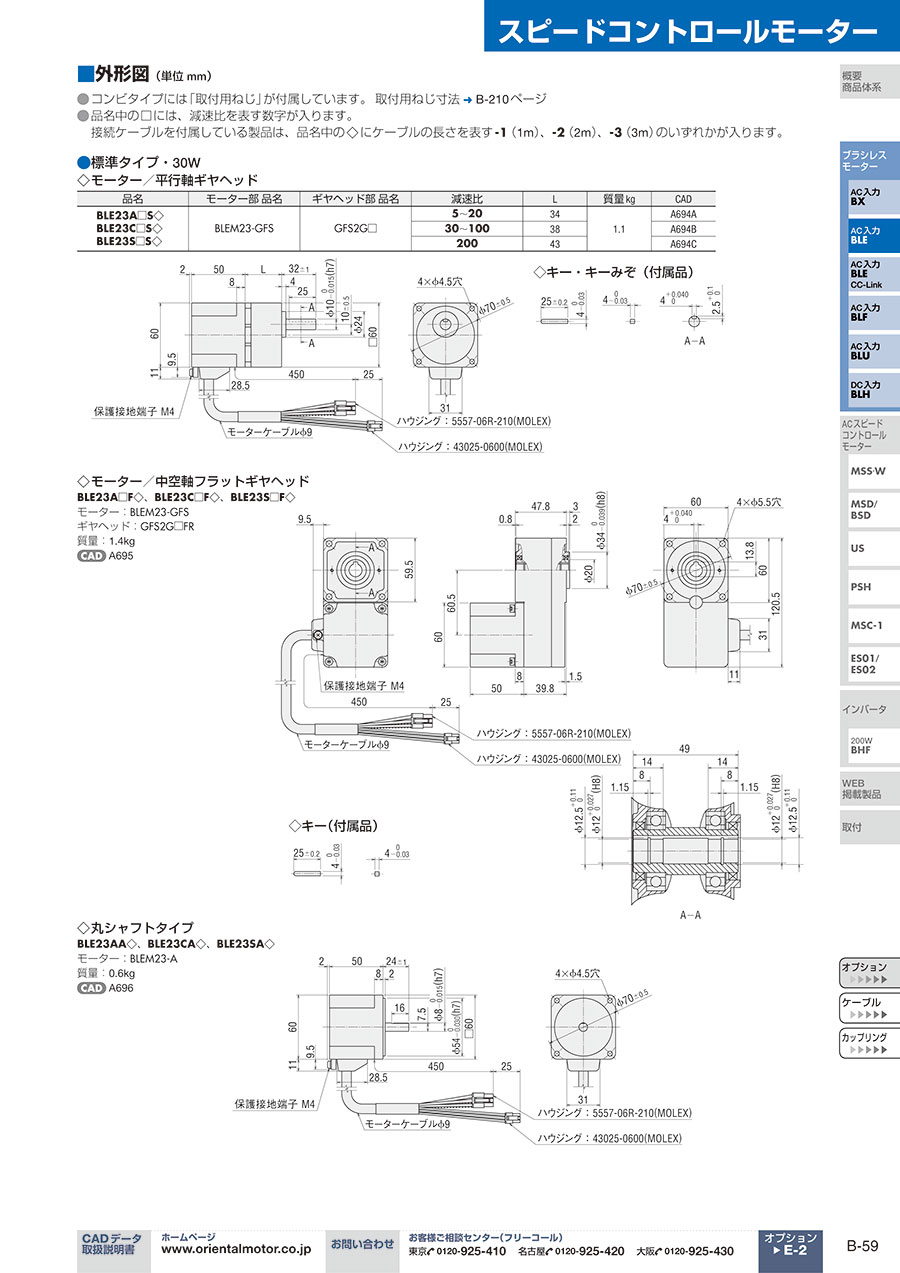

外形図
標準タイプ・30W
■モーター／平行軸ギヤヘッド
■モーター／中空軸フラットギヤヘッド
■丸シャフトタイプ
製品仕様
標準タイプ・30W
※1…起動トルクの使用時間は約5秒以内です。
※2…OPX-2AまたはMEXE02を使用したときに適用される仕様です。
- 各仕様の値はモーター単体時の特性です。
- 型番中の□には減速比を表す数字が入ります。
接続ケーブルを付属している製品は、型番中の◇にケーブルの長さを表す-1（1m）、-2（2m）、-3（3m）のいずれかが入ります。
| 型番 | モーター部型番 | ギヤヘッド部型番 | 減速比 | L | 質量kg |
|---|---|---|---|---|---|
| BLE23A□S◇ BLE23C□S◇ BLE23S□S◇ | BLEM23-GFS | GFS2G□ | 5～20 | 34 | 1.1 |
| 30～100 | 38 | ||||
| 200 | 43 | ||||
| BLE23A□F◇ BLE23C□F◇ BLE23S□F◇ | BLEM23-GFS | GFS2G□FR | - | - | 1.4 |
| - | - | ||||
| - | - | ||||
| BLE23AA◇ BLE23CA◇ BLE23SA◇ | BLEM23-A | - | - | - | 0.6 |
| - | - | ||||
| - | - |
- コンビタイプには「取付け用ねじ」が付属しています。
- 型番中の□には、減速比を表す数字が入ります。
接続ケーブルを付属している製品は、型番中の◇にケーブルの長さを表す-1（1m）、-2（2m）、-3（3m）のいずれかが入ります。
一般仕様
※1 …丸シャフトタイプは、モーターケース表面温度が90℃以下になるように、以下のサイズの放熱板（材質：アルミニウム）に取り付けてください。
30Wタイプ：115×115mm（135×135mm）、厚さ5mm （ ）内は電磁ブレーキ付タイプの場合
60Wタイプ：135×135mm、厚さ5mm
120Wタイプ：165×165mm、厚さ5mm
※2…保存環境は、輸送中を含めた短期間の値です。
【ご注意】
- モーターとドライバを接続した状態では、絶縁抵抗測定、耐圧試験をおこなわないでください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
84,562円 ( 93,018円 ) | 39日目 |
87,505円 ( 96,256円 ) | 39日目 |
87,505円 ( 96,256円 ) | 39日目 |
87,505円 ( 96,256円 ) | 39日目 |
77,482円 ( 85,230円 ) | 39日目 |
80,740円 ( 88,814円 ) | 39日目 |
80,740円 ( 88,814円 ) | 39日目 |
80,740円 ( 88,814円 ) | 39日目 |
84,562円 ( 93,018円 ) | 39日目 |
87,505円 ( 96,256円 ) | 39日目 |
87,505円 ( 96,256円 ) | 39日目 |
87,505円 ( 96,256円 ) | 39日目 |
77,482円 ( 85,230円 ) | 39日目 |
80,740円 ( 88,814円 ) | 39日目 |
80,740円 ( 88,814円 ) | 39日目 |
80,740円 ( 88,814円 ) | 39日目 |
84,562円 ( 93,018円 ) | 39日目 |
87,505円 ( 96,256円 ) | 39日目 |
87,505円 ( 96,256円 ) | 39日目 |
87,505円 ( 96,256円 ) | 39日目 |
77,482円 ( 85,230円 ) | 39日目 |
80,740円 ( 88,814円 ) | 39日目 |
80,740円 ( 88,814円 ) | 39日目 |
80,740円 ( 88,814円 ) | 39日目 |
84,562円 ( 93,018円 ) | 39日目 |
87,505円 ( 96,256円 ) | 39日目 |
87,505円 ( 96,256円 ) | 39日目 |
87,505円 ( 96,256円 ) | 39日目 |
77,482円 ( 85,230円 ) | 39日目 |
80,740円 ( 88,814円 ) | 39日目 |
80,740円 ( 88,814円 ) | 39日目 |
80,740円 ( 88,814円 ) | 39日目 |
85,788円 ( 94,367円 ) | 39日目 |
88,737円 ( 97,611円 ) | 39日目 |
88,737円 ( 97,611円 ) | 39日目 |
88,737円 ( 97,611円 ) | 39日目 |
78,536円 ( 86,390円 ) | 39日目 |
81,504円 ( 89,654円 ) | 39日目 |
81,504円 ( 89,654円 ) | 39日目 |
81,504円 ( 89,654円 ) | 39日目 |
85,788円 ( 94,367円 ) | 39日目 |
88,737円 ( 97,611円 ) | 39日目 |
88,737円 ( 97,611円 ) | 39日目 |
88,737円 ( 97,611円 ) | 39日目 |
78,536円 ( 86,390円 ) | 39日目 |
81,504円 ( 89,654円 ) | 39日目 |
81,504円 ( 89,654円 ) | 39日目 |
81,504円 ( 89,654円 ) | 39日目 |
85,788円 ( 94,367円 ) | 39日目 |
88,737円 ( 97,611円 ) | 39日目 |
88,737円 ( 97,611円 ) | 39日目 |
88,737円 ( 97,611円 ) | 39日目 |
78,536円 ( 86,390円 ) | 39日目 |
81,504円 ( 89,654円 ) | 39日目 |
81,504円 ( 89,654円 ) | 39日目 |
81,504円 ( 89,654円 ) | 39日目 |
86,937円 ( 95,631円 ) | 39日目 |
89,893円 ( 98,882円 ) | 39日目 |
89,893円 ( 98,882円 ) | 39日目 |
89,893円 ( 98,882円 ) | 39日目 |
詳細情報
基本情報
【ブランド】オリエンタルモーター
【電源電圧】
・単相100V-120V
・単相200V-240V
・三相200V-240V
【ギヤヘッド】
・平行軸ギヤヘッド
・中空軸フラットギヤヘッド
速度制御に必要とされるスタンダードな機能を搭載した、ブラシレスモーターです。出力は30W、60W、120Wをご用意。
【特長】
・低速から高速まで ワイドな速度制御範囲：速度範囲指定100～4000r/min（速度比1:40）と従来品と比べて大幅に拡大しました
・薄型・ハイパワー：薄型・軽量サイズでハイパワーを実現しました。装置の小型化・軽量化に貢献します
・優れた速度安定性：速度変動率（対負荷）は、±0.5％です。負荷状況が変化するような場合でも、低速から高速まで安定した速度で駆動することができます
・省エネルギー：ブラシレスモーターはローター部に永久磁石を採用。インバータ制御のモーターに比べて、損失が小さく、高効率のため装置の省エネルギー化が図れます
・上下駆動時の速度制御が可能：電磁ブレーキ付モーターなら、上下駆動（巻き下げ運転）時にも、安定した速度制御がおこなえます
・電磁ブレーキのON/OFFは、ドライバへの運転指令による自動制御です。停電などの電源OFF時にはモーターを瞬時に停止し、負荷を保持します
