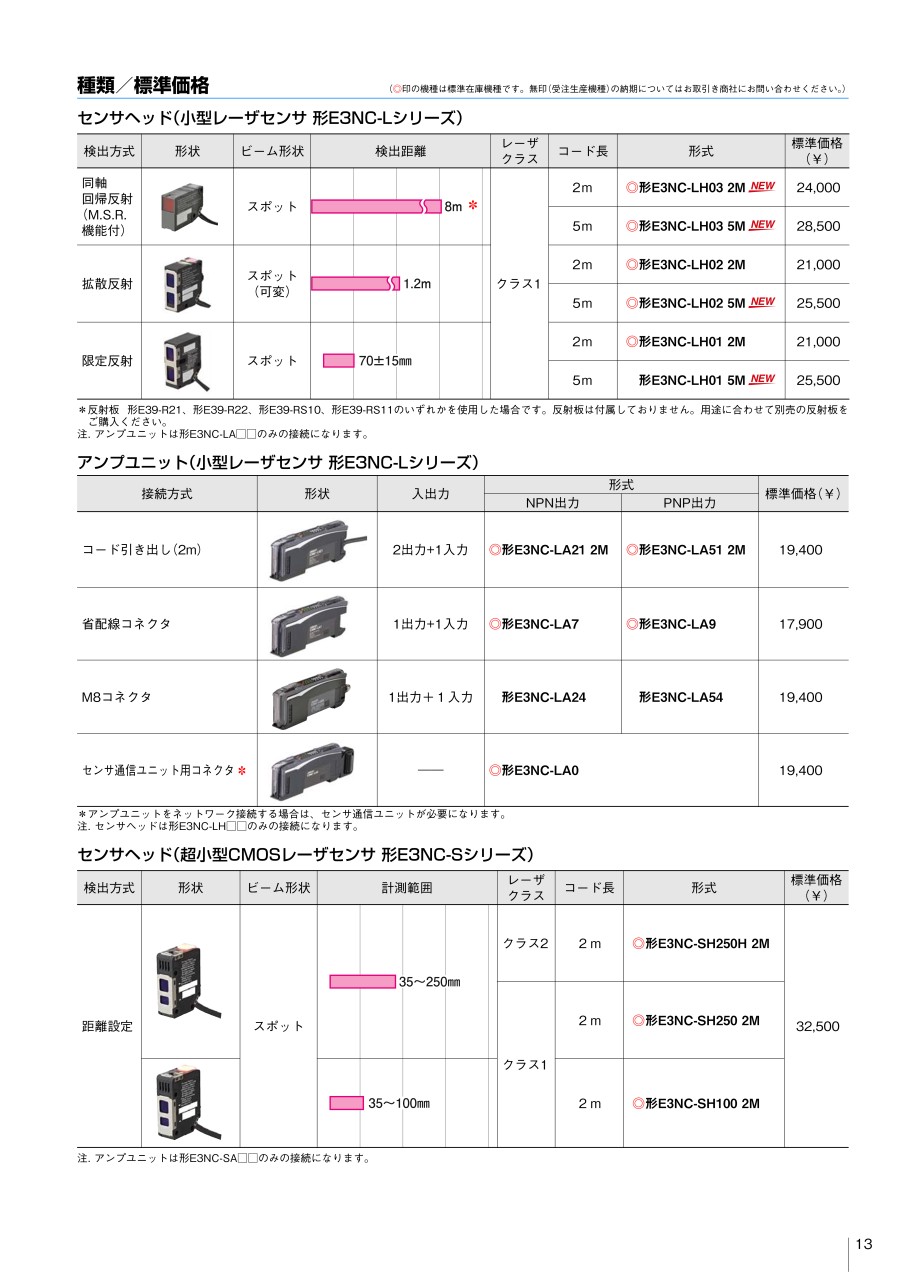

超小型CMOSレーザセンサ 【E3NC-S】

外形図

形E3NC-SH250H、形E3NC-SH250、形E3NC-SH100

• *1. 形E3NC-SH100  L=35～100mm、A=15.92～5.67°
  形E3NC-SH250／SH250H  L=35～250mm、A=15.92～2.27°

形E3NC-SA21
*1. ZERO表示灯
*2. 測定値（白デジタル）
*3. コード仕様／ビニル絶縁丸形コードφ4、5芯（導体断面積：0.2mm²、絶縁体径：φ0.9mm）標準2m、最小曲げ半径：12mm

指定なき寸法公差：公差等級IT16

製品仕様

■性能

センサヘッド

• 注. 反射率が高い物体の場合、測定範囲外で誤検出する場合があります。
• *1. FDA規格のLaser Notice No.50の規定に従い、IEC60825-1の基準にて、Class1に分類されます。CDRHに届出済みです。（Accession Number：1220691）
• *2. オムロン社標準検出物（白色セラミック）を検出距離中心にて測定
• *3. ビームサイズ：検出距離中心における中心光強度が1/e²（13.5%）で定義しています。
  定義域以外にも漏れ光があり、ワーク周囲の光反射率がワークに比べて高い状況では影響の出る場合があります。
  また、ビームサイズより小さいワークを検出する場合は、正しい計測値が得られない場合があります。

アンプユニット

• *1. 適合するセンサヘッドは、形E3NC-SH□□シリーズになります。（入出力DC10～30V クラス2）
• *2. 電源電圧10～30V時
  通常モード：2,250mW以下（電源電圧30V時 消費電流75mA以下／電源電圧10V時 消費電流145mA以下）
  エコ機能ON：2,010mW以下（電源電圧30V時 消費電流67mA以下／電源電圧10V時  消費電流125mA以下）
  エコ機能LO：2,130mW以下（電源電圧30V時 消費電流71mA以下／電源電圧10V時 消費電流135mA以下）
• *3. 2出力タイプは2出力合計100mA以下（残留電圧 負荷電流10mA未満：1V以下、負荷電流10～100mA：2V以下）
• *4. 入力に関する詳細は、以下となります。

• *4-1. 外部入力でチューニングを選択した時のみ、ON／OFF共に25ms以上。
• *5. 検出機能を最速モードに選択した場合は、相互干渉防止機能は無効となります。
• *6. BANKはユーザリセットにてリセット、ならびにユーザセーブにてセーブされません。
• *7. 計測エラー時の出力を設定し、ON：測定エラー直前の出力を保持、OFF：計測エラー時の出力はOFFとなります。
• *8. チューニング時の検出物体のみを検出します。
• *9. 連結台数が11台以上の場合、周囲温度範囲が50℃未満となります。

性能・試験情報

■特性

距離設定形

■入出力段回路図

NPN出力

注意・禁止事項

注意・禁止事項

• レーザが直接、または鏡面の物体に反射して、目に入らないようにご注意ください。レーザから放射されたレーザ光はパワー密度が高く、目に入ると失明する恐れがあります。
  注意）ここに規定した以外の手順による制御および調整は、危険なレーザ放射の被ばくをもたらします。
• 分解しないでください。分解すると、レーザ光がもれ出し視力障害を起こす恐れがあります。

アンプユニット

• 安全を確保する目的で直接的または間接的に人体を検出する用途に本製品は使用できません。
• 人体保護用の検出装置として本製品を使用しないでください。
• 故障や発火の恐れがあります。定格電圧を超えて使用しないでください。
• 破裂の恐れがあります。AC電源では絶対に使用しないでください。

安全上の要点

以下に示すような項目は安全を確保する上で必要なことですので必ず守ってください。

（1）設置環境について

• 引火性、爆発性ガスの環境では使用しないでください。
•  操作や保守の安全を確保するため、高電圧機器や動力機器から離して設置してください。

（2）電源および配線について

• アンプユニットは必ず専用アンプユニット（形E3NC-SA□□）をご使用ください。別のアンプユニットと接続すると、破損、発火の恐れがあります。
• ケーブル短縮加工をする場合は、指定の通りに再結線してご使用ください。誤接続すると、破損、発火の恐れがあります。
• 高圧線、動力線と当製品の配線は別配線としてください。同一配線あるいは同一ダクトにすると誘導を受け、誤動作あるいは破損の原因になることがあります。
• コネクタを着脱するときは、必ず電源を切ってから行ってください。

（3）設置について

•  取りつけにおいてはねじを用い、ねじの締め付けは規定のトルク以下で確実に行ってください。規定のトルク M3：0.5N・m

（4）その他

• 本体の分解（ラベルの剥離含む）、修理、改造、加圧変形、焼却などは絶対にしないでください。
• 廃棄するときは、産業廃棄物として処理してください。
• 万が一、異常を感じたときには、すぐに使用を中止し、電源を切った上で、オムロン社支店・営業所までご相談ください。

（5）UL規格認定条件（対象形式：形E3NC-SH100／SH250のみ）

• 形E3NC-SHシリーズセンサヘッドのアクセサリは、形E3NC-SAアンプとともに使用してください。アンプおよびセンサのアクセサリは、コード、コネクタを含む全てのコンポーネントとともに適切なケースにまとめて収納してください。

（6）接続コードを短くしてお使いになる場合（対象形式：形E3NC-SH100／SH250のみ）

• 短縮ケーブルについてはUL規格による評価を受けておりません。

アンプユニット

以下に示す項目は安全を確保するうえで必要なことですので必ず守ってください。破損、発火の恐れがあります。

• （1）下記の設置場所では使用しないでください。
  ・直射日光が当たる場所
  ・湿度が高く、結露する恐れがある場所
  ・腐食性ガスのある場所
  ・振動や衝撃が定格の範囲を超える場所
  ・水、油、化学薬品の飛沫がある場所
  ・蒸気の当たる場所
  ・強電界、強磁界のある場所
• （2）引火性、爆発性ガスの環境では使用しないでください。
• （3）定格を超える周囲雰囲気・環境では使用しないでください。
• （4）操作や保守の安全性を確保するため、高圧機器や動力機器から離して設置してください。
• （5）高圧線、動力線と本製品の配線は別配線としてください。同一配線あるいは同一ダクトにすると誘導を受け、誤動作あるいは破損の原因になることがあります。
• （6）負荷は定格以下でご使用ください。破損、発火の恐れがあります。
• （7）負荷を短絡させないでください。破損、発火の恐れがあります。
• （8）負荷の接続を正しく行ってください。
• （9）電源の極性など、誤配線をしないでください。
• （10）連結して使用する場合、必ず同一の電源に接続し、電源投入を同時に実施ください。別電源にすることで、連結時の機能に影響を与えます。
• （11）ケースが破損した状態で使用しないでください。
• （12）火傷の恐れがあります。使用条件（周囲温度、電源電圧、他）によってはセンサ表面温度が高くなります。操作時や清掃時にはご注意ください。
• （13）センサ設定時は、装置を停止していただくなど、安全をご確認された上で行ってください。
• （14）配線を着脱するときは、必ず電源を切ってから行ってください。
• （15）本体の分解、修理、改造をしないでください。
• （16）廃棄するときは、産業廃棄物として処理してください。
• （17）水中、降雨中、および屋外での使用は避けてください。
• （18）UL規格認証について
  （対象形式：形E3NC-SA21のみ）エンハンストUL認証マークを表示している製品のみが、ULによるリスティング認証を取得しています。Class2回路で使用することを前提としています。米国、カナダでご使用の際は、入力／出力とも同一のClass2回路に接続してください。過電流保護の最大電流使用定格は、2Aです。オープンタイプとして評価されています。エンクロージャー内に設置してください。

使用上の注意

製品が動作不能、誤動作、または性能・機器への悪影響を防ぐため、以下のことを守ってください。

（1）設置環境について
次のような場所には設置しないでください

• 周囲温度が定格の範囲を超える場所
• 急激な温度変化により、結露が発生する場所
• 相対湿度が35～85%RHの範囲を超える場所
• 腐食性ガス、可燃性ガスがある場所
• 塵埃、塩分、鉄粉がある場所
• 振動や衝撃が直接加わる場所
• 強い外乱光（レーザ光、アーク溶接光など）があたる場所
• 直射日光があたる場所や暖房器具のそば
• 水・油・化学薬品の飛沫がある場所
• 強磁界、強電界がある場所

（2）ウォームアップについて

• 電源投入直後は回路が安定していませんので、計測値が徐々に変化することがあります。
• 電源投入後、精密な測定をする場合は10分以上経過してからご使用ください（形E3NC-Sシリーズ）。

（3）保守点検について

• 調整や着脱を行う場合は、必ず電源を切ってから作業をしてください。
• 清掃には、シンナー、ベンジン、アセトン、灯油類は使用しないでください。
• センサヘッド前面のフィルタに、大きなゴミやホコリが付いた場合は、ブロアブラシ（カメラレンズ用）で吹き飛ばしてください。呼気で吹き飛ばすことは避けてください。小さなゴミやホコリは柔らかい布（レンズクリーナーなど）にアルコールを少量含ませて、ていねいにふき取ってください。強くふくことは避けてください。フィルタに傷がつくと、誤差の原因になります。

（4）対象物について

• 対象物の材質・形状によって、測定できない場合や精度が出ない場合があります。

（5）水中、降雨中、および屋外での使用は避けてください。

アンプユニット

• （1）DINレールへの取りつけ時には、カチッと音がするまで取りつけてください。
• （2）省配線コネクタタイプを使用される場合、感電や短絡防止のため、使用しない連結用電源端子には保護用シール（コネクタ：形E3X-CNシリーズに付属）を貼ってください。センサ通信ユニット用コネクタタイプを使用される場合は、保護用キャップ（センサ通信ユニット：形E3NWシリーズに付属）を付けてください。

• （3）コードの延長は100m以下としてください。延長には0.3mm²以上のコードをご使用ください。
• （4）コード部に加わる力は下記の値以下としてください。
  引っ張り40N以下、トルク0.1N・m以下、押圧20N以下、屈曲29.4N以下
• （5）センサヘッドのコネクタ部をアンプユニットに固定した状態で、引っ張り、圧縮、ねじりなどの無理な力を加えないでください。（9.8N以下）
• （6）保護カバーは必ず装着した状態で使用してください。誤動作の危険があります。
• （7）電源投入直後は使用環境に応じて受光量／測定値が安定するまで時間がかかる場合があります。
• （8）電源投入後、200ms以上経過後に検出が可能となります。
• （9）モバイルコンソール形E3X-MC11、形E3X-MC11-SV2、形E3X-MC11-Sは使用できません。
• （10）形E3C／E2C／E3Xとは相互干渉防止機能が働きません。
• （11）過大なセンサ光が入光した場合は、相互干渉防止機能が十分に機能せずに誤動作する場合があります。その場合はしきい値を大きく設定してください。
• （12）標準タイプ（形E3NC-□A21）は、センサ通信ユニット形E3X-DRT21-S、形E3X-CRT、形E3X-ECT、形E3NWは使用できません。
• （13）万が一、異常を感じたときには、すぐに使用を中止し、電源を切った上で、オムロン社支店・営業所までご相談ください。
• （14）清掃にはシンナー、ベンジン、アセトン、灯油類は使用しないでください。
