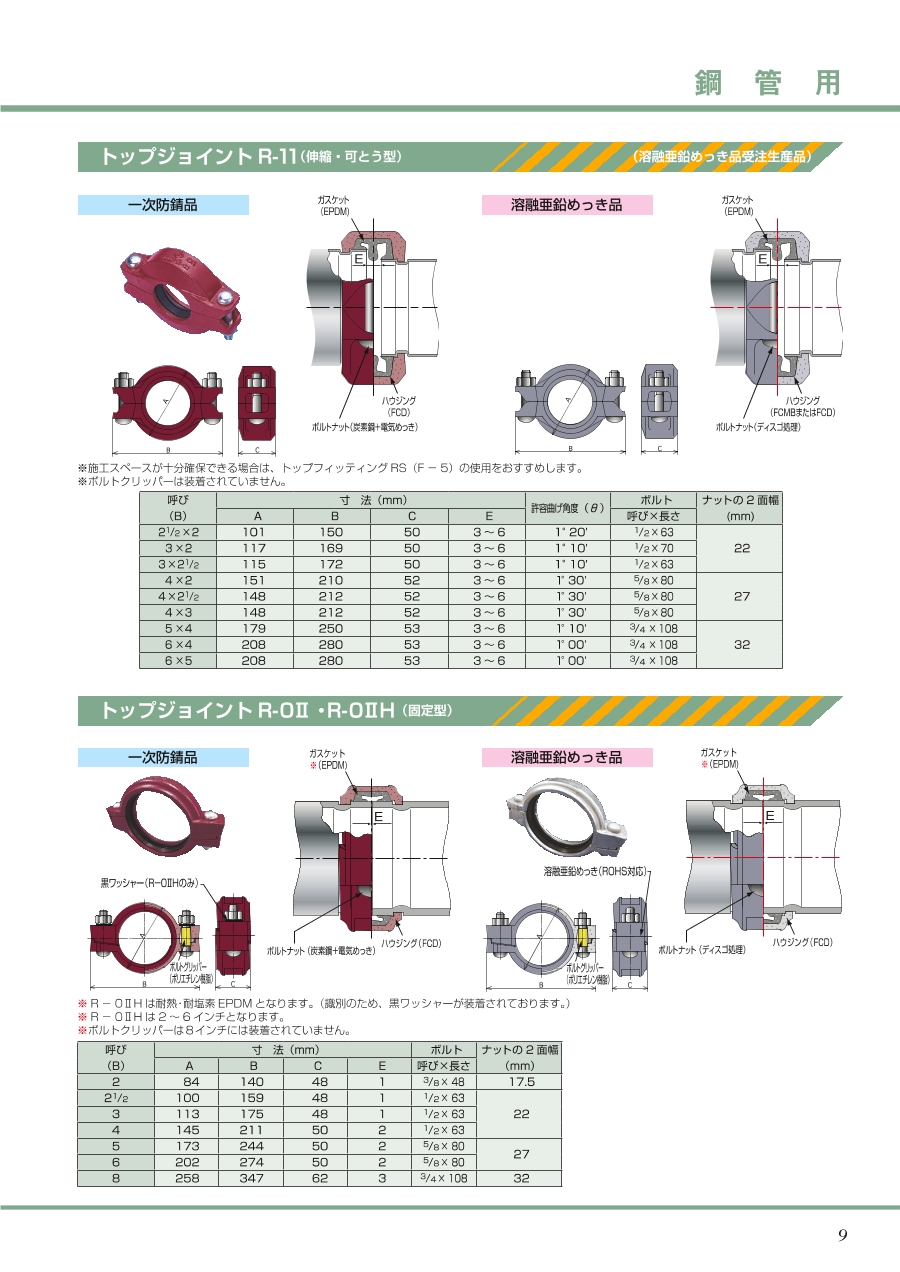

トップジョイント（伸縮・可とう型） R-11

外形図

※施工スペースが十分確保できる場合は、トップフィッテングRS（F-5）の使用をおすすめします。
※ボルトクリッパーは装着されていません。

製品仕様

• 材質／鋳鉄
• 表面処理／一次防錆品
• ボルト・ナット／鋼製
• ガスケット／通常品
• 使用温度範囲／鋼管使用時：0～+60℃、ステンレス管使用時：×
• 適用水質／水道法の規定に基づく「水道水水質基準」（厚生労働省）と「JRA-GL02冷凍空調機器用水質ガイドライン」（日本冷凍空調工業会）に準拠して下さい。
• 適用管と使用圧力（MPa）／
  配管用炭素鋼鋼管：◎ 0～2、水配管用亜鉛めっき鋼管：◎ 0～2、圧力配管用炭素鋼鋼管：◎ 0～2、一般配管用ステンレス鋼鋼管：×、配管用ステンレス鋼鋼管：×
  ※◎：推奨、×：使用不可

規格表

注意・禁止事項

1. ガスケットの期待寿命は使用温度によって異なります。
2. 通常品ガスケットは60℃以下であっても残留塩素を含む水質（給湯、給水）には使用できません。
3. 通常品ガスケットは60℃以下であっても消化配管および空調配管に使用出来ます。
4. 耐熱耐塩素ガスケットを60℃以上で使用する場合はステンレス管をご使用ください。使用するステンレス鋼種は使用環境等を考慮の上でお客様にて選定ください。
5. 耐熱耐塩素ガスケット使用時でも、残留塩素濃度は1.0mg/l以下でご使用ください。
6. 結露等が発生する湿潤環境下では一次防錆品以外をご使用ください。
7. 消化配管は湿式のみに使用出来ます。
