20K・20KZD管継手 エルボ HBL
- 通常単価(税別)
- 1,478円～36,290円
- 税込単価
- 1,626円～39,919円
最高使用圧力については使用条件に制限があります。カタログ参照下さい。
詳細情報を確認する
未確定：候補が14型番あります。
商品情報

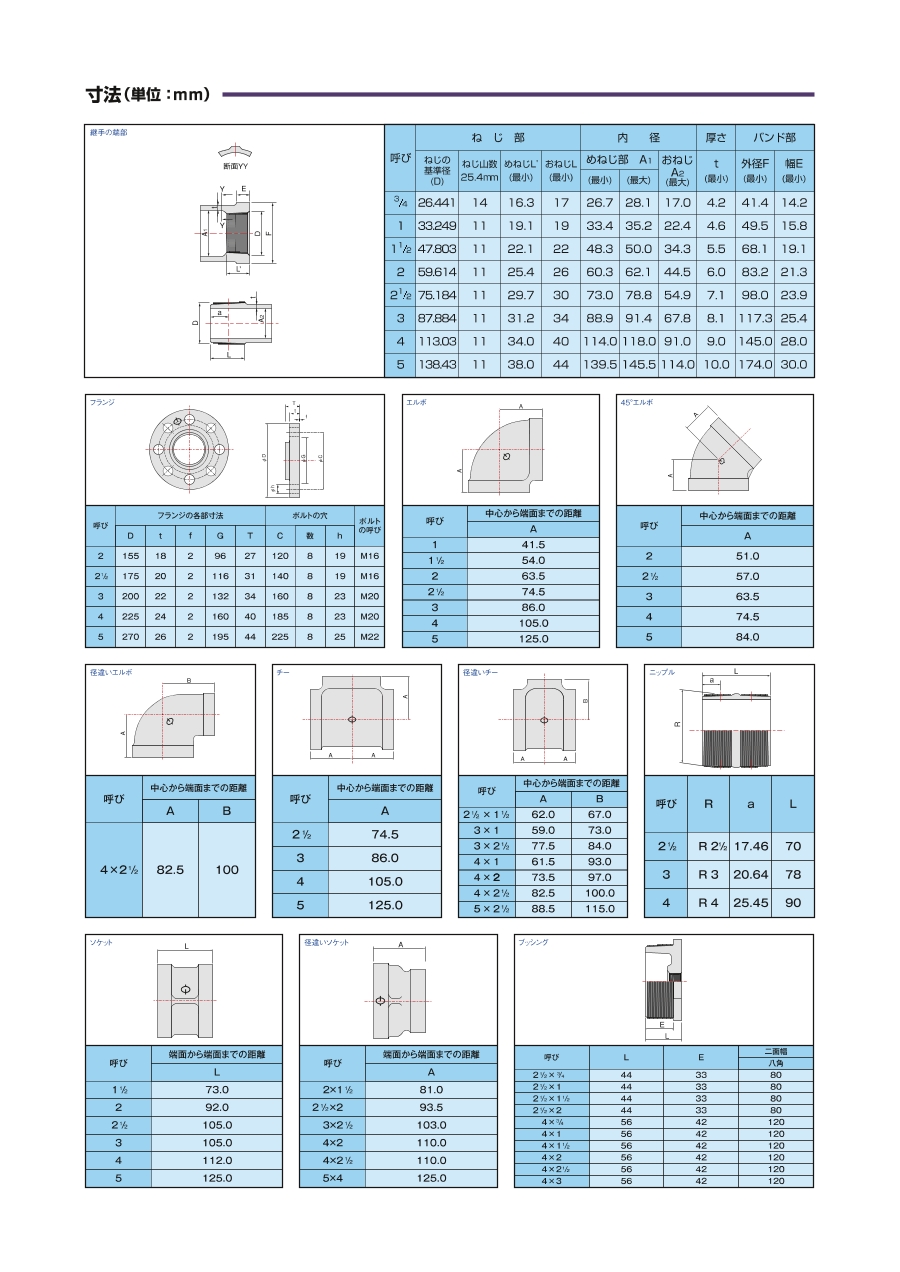

外形図
製品仕様
| 規格 | 日本金属継手協会規格 JPF MP 004に準拠 | |||
|---|---|---|---|---|
| 材質 | 黒心可鍛鋳鉄品（JIS G 5705）FCMB27-05 球状黒鉛鋳鉄品（JIS G 5502）FCD450-10 | |||
| 最高使用圧力 MPa | 呼び1/2～1 | 呼び1 1/4～2 | 呼び2 1/2～3 | 呼び4～5 |
| 13.8 | 10.3 | 6.9 | 3.4 | |
| ねじ | 管用テーパねじ（JIS B 0203） | |||
| 表面処理 | 溶融亜鉛めっき（RoHS対応 カドミウム及び鉛レス） | |||
※ZD仕様はねじ部にフッ素系シール材を特殊な手法で塗布・焼成したものです。
規格表
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,478円 ( 1,626円 ) | 3日目 |
3,244円 ( 3,568円 ) | 3日目 |
10,439円 ( 11,483円 ) | 3日目 |
20,651円 ( 22,716円 ) | 3日目 |
33,418円 ( 36,760円 ) | 7日目 |
2,396円 ( 2,636円 ) | 3日目 |
5,463円 ( 6,009円 ) | 3日目 |
1,605円 ( 1,766円 ) | 7日目 |
3,527円 ( 3,880円 ) | 7日目 |
11,337円 ( 12,471円 ) | 7日目 |
22,426円 ( 24,669円 ) | 7日目 |
36,290円 ( 39,919円 ) | 7日目 |
2,564円 ( 2,820円 ) | 7日目 |
5,934円 ( 6,527円 ) | 3日目 |
20K・20KZD管継手 エルボ HBLのレビュー
この商品のレビューはありません
